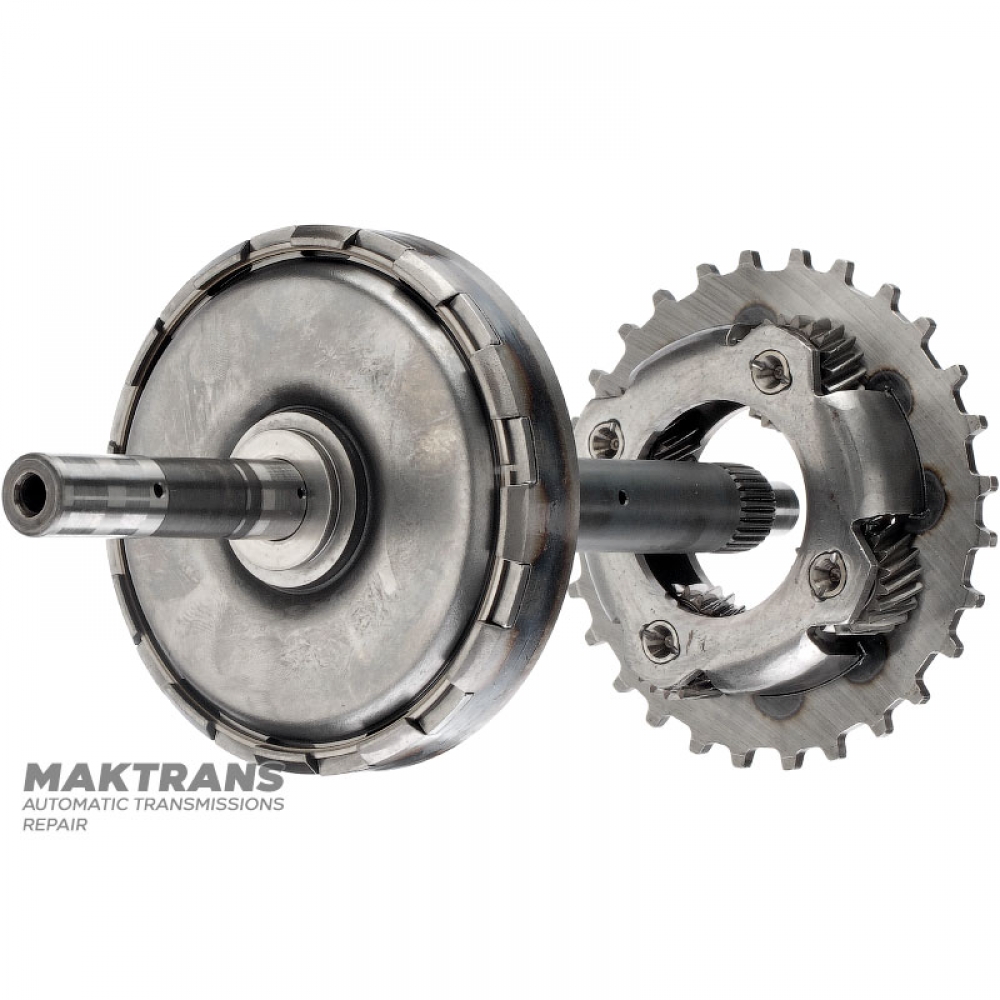

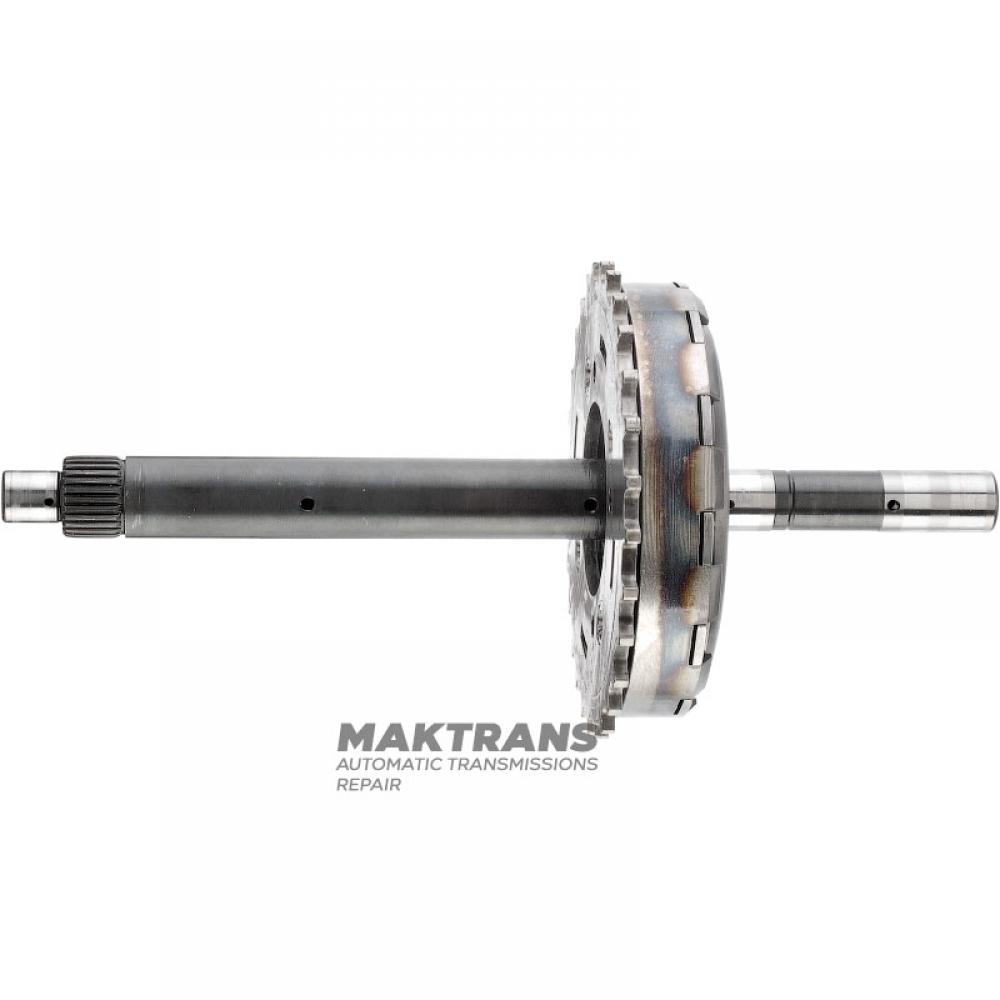

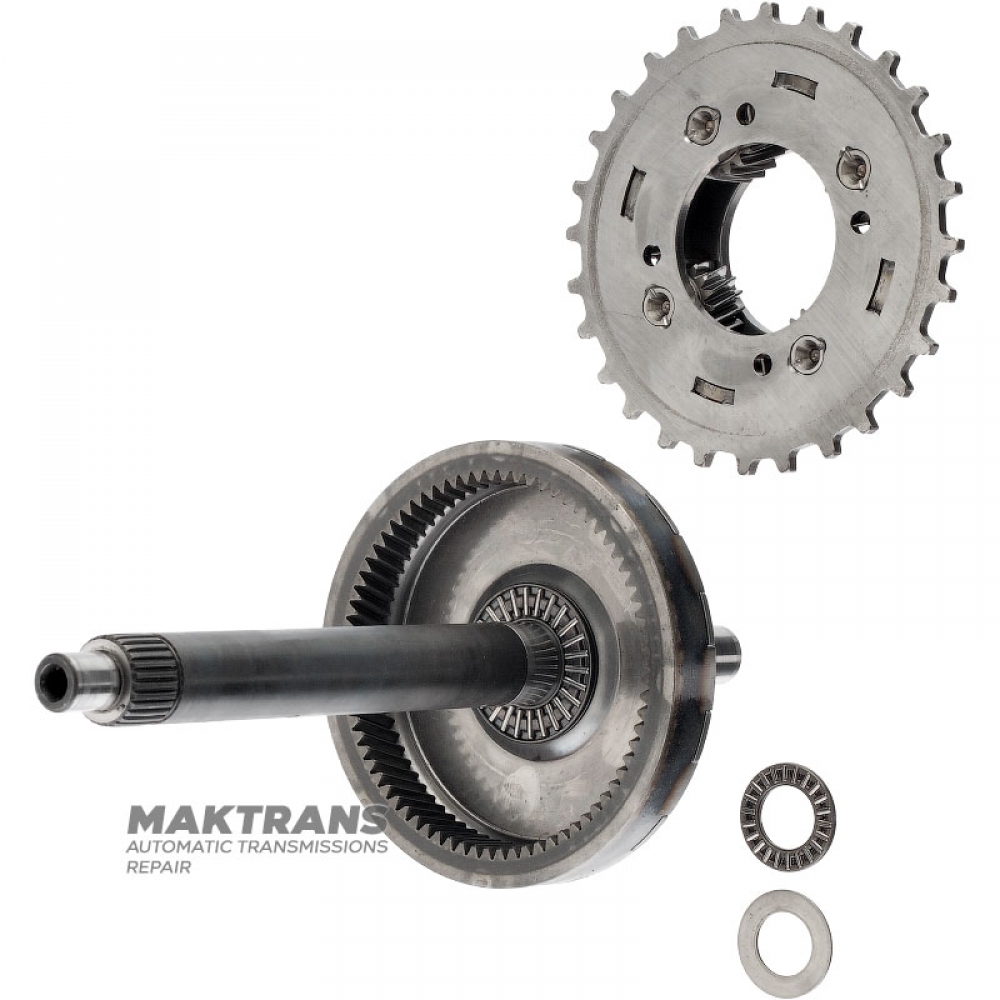

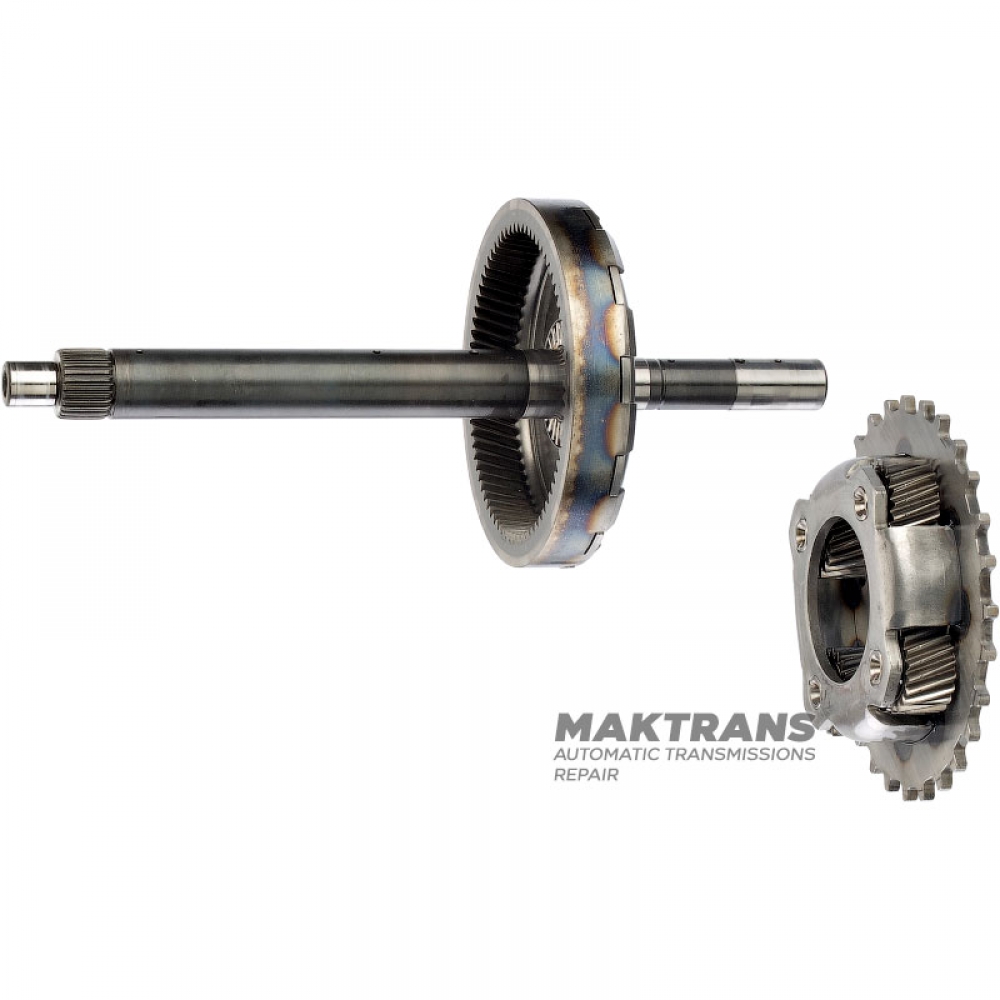

Задняя планетарная передача ZF 4HP22, 4HP24 — 4 сателлита (19 зубьев, нар.Ø 28.35 мм)

Промежуточный вал:


• Длина - 266 мм;
• Количество сателлитов - 27 шт.;
• Наружный диаметр шлицевой части - 21.95 мм;

Наружный диаметр рабочих частей вала:

• 14 мм;
• 22.20 мм;
• 17 мм;

Планетарная передача:


• Общая высота - 26 мм;
• Количество сателлитов - 4 шт.;
• Количество зубьев на сателлитах - 19 шт.;
• Наружный диаметр сателлитов - 28.35 мм;
• Наружный диаметр зубчатого венца - 127.85 мм;

Кольцевая шестерня:


• Количество зубьев - 73 шт.;
• Наружный диаметр - 116.80 мм;


Теги: 24241216332, 24241205970, 24241205960
