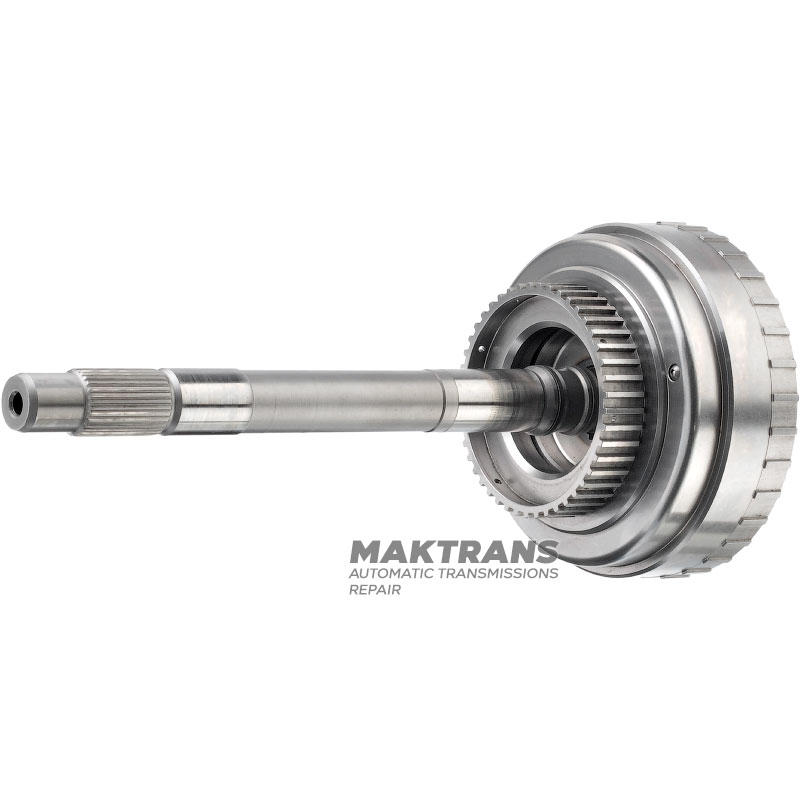

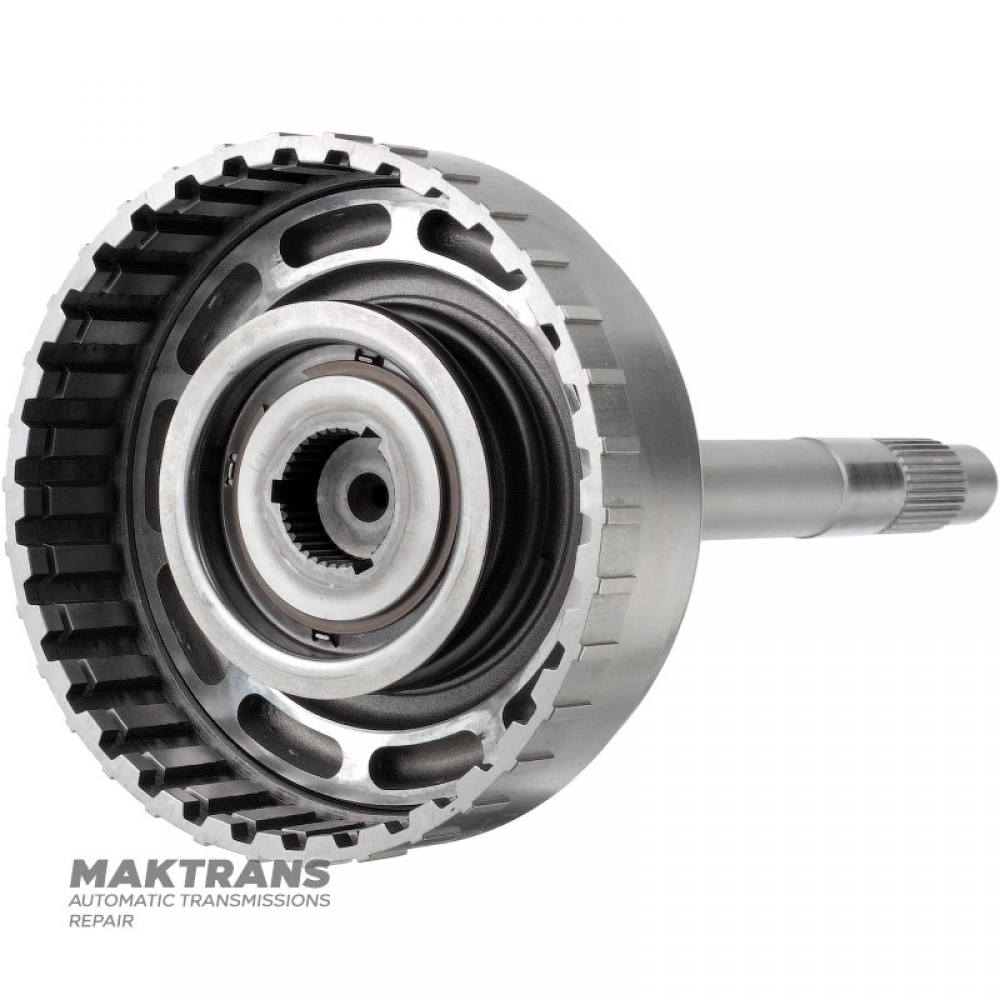

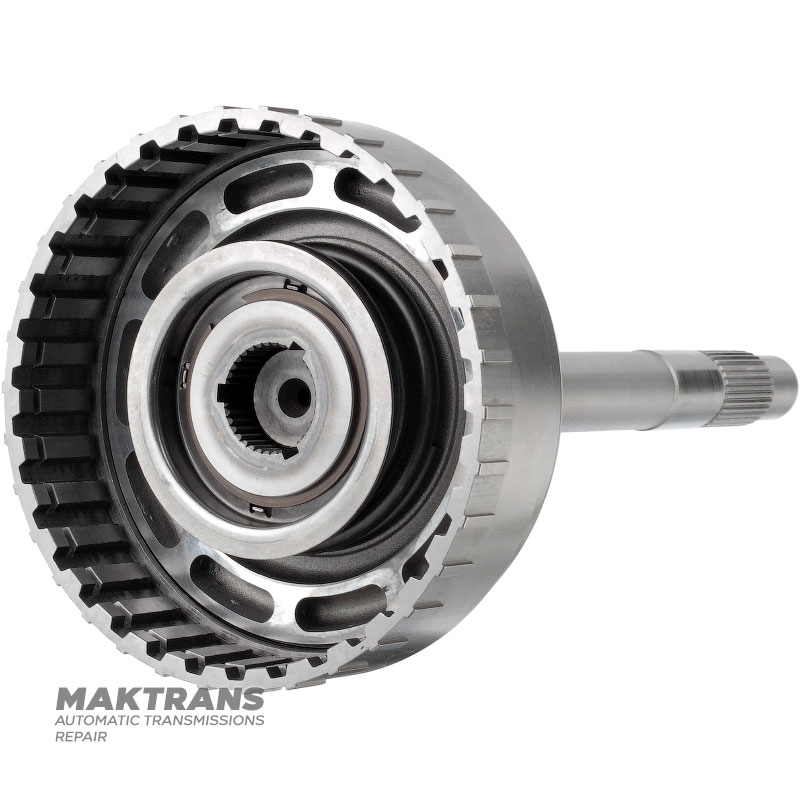

Входной вал / барабан Forward Clutch (усиленный) FORD 4R70W, 4R75E, 4R75W (AOD, AODE, AODE-W) 6L3Z-7F207-A — (общая высота 322 мм, 5 фрикционных дисков)

Одной из частых проблем, возникающих в трансмиссиях Ford 4R70W, 4R75E, 4R75W (AOD, AODE, AODE-W), является появление трещин в области канавки стопорного кольца на переднем барабане. Технология изготовления этой канавки в оригинальных деталях (OEM) приводит к формированию зон повышенного напряжения по периметру барабана. Барабан активно используется на 1-й, 2-й и 3-й передачах и особенно подвержен нагрузкам при резком переключении с 4-й передачи на 3-ю, когда происходит повторное включение при повышенном давлении.

Комбинация давления, создаваемого поршнем переднего сцепления, и высокого напряжения в области канавки приводит к образованию трещин, а в дальнейшем — к разрушению верхней части барабана. Степень повреждения может варьироваться: от полного отказа пакета сцепления FORWARD до проскальзывания на 1-й, 2-й и 3-й передачах.

Решением этой проблемы является использование цельного кованого барабана переднего сцепления, который, благодаря цельной конструкции усиливает слабые места конструкции.

Преимущества модернизированного барабана:

• Увеличенная глубина канавки обеспечивает более надёжную фиксацию стопорного кольца.
• Кованая цельная конструкция обладает значительно большей прочностью и долговечностью по сравнению с оригинальным штампованным барабаном.

Такая модернизация значительно снижает риск возникновения трещин и увеличивает срок службы детали.

• Общая высота - 322 мм;
• Количество шлицев на валу - 31 шт.;
• Наружный диаметр шлицевой части - 25.20 мм;

Наружные диаметры рабочих частей вала:

• 22 мм;
• 25.65 мм;

• Наружный диаметр по тефлоновым кольцам (у основания барабана) - 28.30 мм;
• Наружный диаметр хаба Reverse Clutch - 96.45 мм;
• Наружный диаметр барабана Forward Clutch - 148.85 мм;
• Высота от поршня до стопорного кольца барабана FORWARD Clutch - 25 мм;

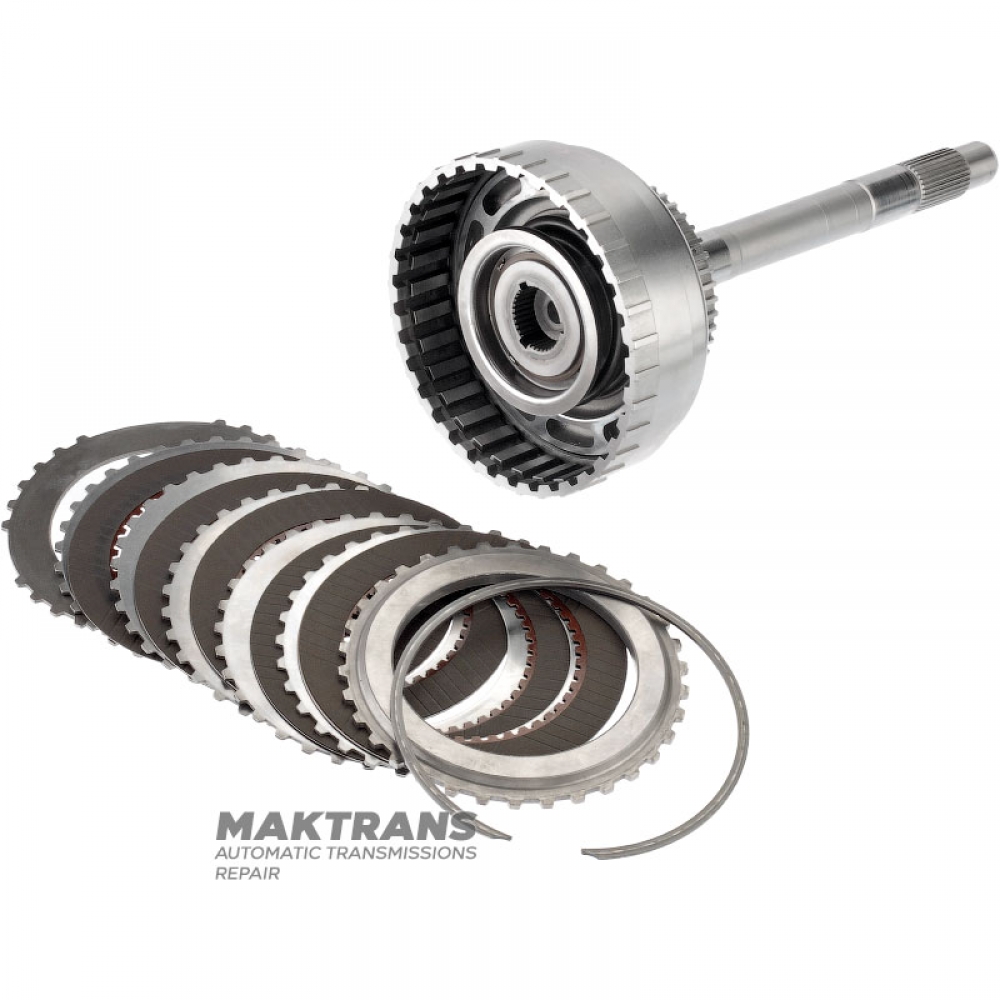

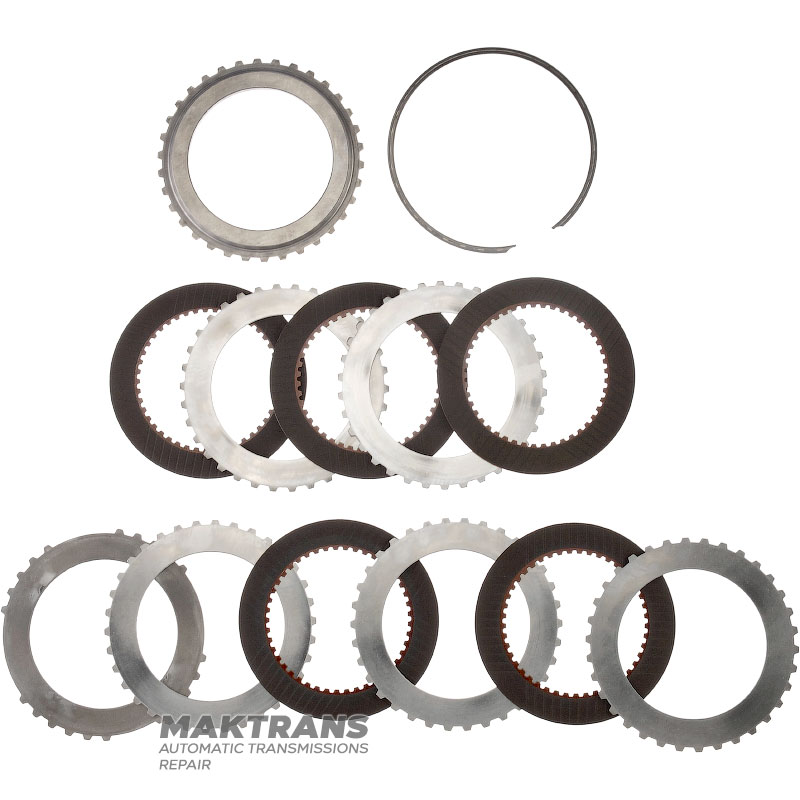

 Комплект стальных и фрикционных дисков FORWARD Clutch:


• Общая толщина комплекта - 19.40 мм (22.05 мм);


Диск опорный:


• Толщина - 2.95 мм (5.55 мм);
• Внутренний диаметр - 98.95 мм;
• Количество зубьев - 34 шт.;
• Количество дисков в комплекте - 1 шт.;


Диск фрикционный:


• Толщина - 1.60 мм;
• Наружный диаметр - 135.40 мм;
• Количество зубьев - 45 шт.;
• Количество зубьев в комплекте - 5 шт.;


Диск стальной:


• Толщина - 1.75 мм;
• Внутренний диаметр - 99.10 мм;
• Количество зубьев - 34 шт.;
• Количество дисков в комплекте - 5 шт.;

Диск пружинный:


• Толщина - 2.10 мм;
• Внутренний диаметр - 98.70 мм;
• Количество зубьев - 21 шт.;
• Количество дисков в комплекте - 1 шт.;
