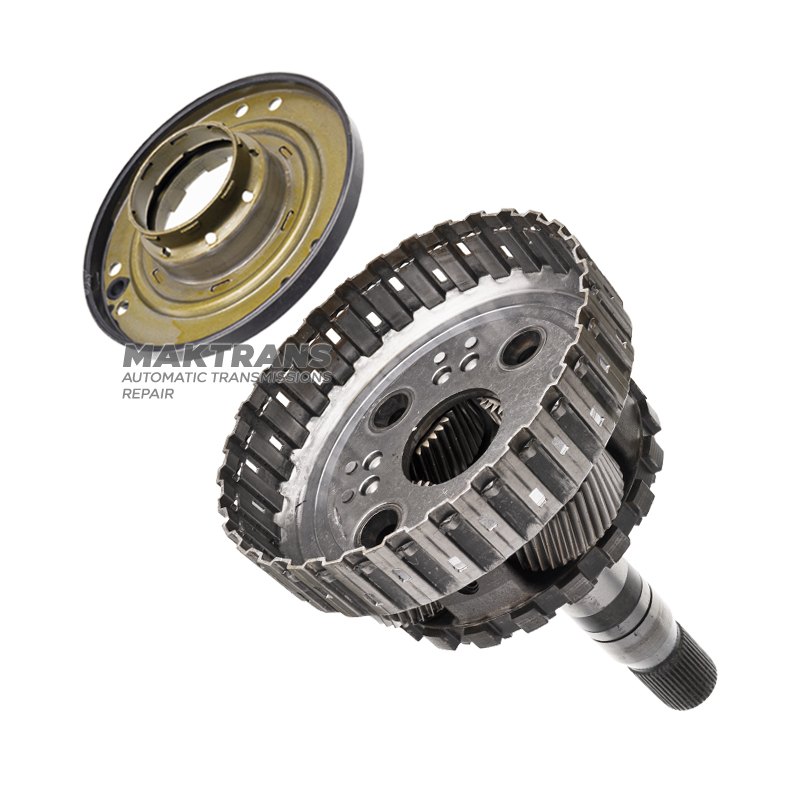

Услуга — замена обрезиненного поршня D Clutch ZF 8HP45, 8HP50, 8HP70, 8HP75, 8HP55A, 8HP65A, 8HP90A (цена не включает поршень)

Автоматическая трансмиссия ZF 8HP75 является одной из наиболее распространенных и высокоэффективных 8-ступенчатых автоматических коробок передач, используемых в широком спектре автомобилей премиум-класса и внедорожников. Её конструкция отличается сложностью и точностью, а каждый компонент играет критически важную роль в обеспечении плавного переключения передач и эффективной передачи крутящего момента. Поршень D Clutch (сцепления D) является одним из таких ключевых элементов, и его неисправности могут привести к серьезным проблемам в работе трансмиссии.

Функция поршня D Clutch

Прежде чем углубляться в проблемы, важно понять роль поршня D Clutch. В трансмиссиях ZF 8HP, включая 8HP75, используется принцип переключения передач с помощью нескольких фрикционных сцеплений (пакетов), которые поочередно включаются и выключаются, обеспечивая различные передаточные числа. Сцепление D Clutch отвечает за включение определенных передач, как правило, связанных с передачами заднего хода, низшими передачами и их соответствующими комбинациями в зависимости от конкретной конфигурации трансмиссии. Поршень D Clutch, приводимый в действие гидравлическим давлением трансмиссионной жидкости (ATF), сжимает пакет фрикционных дисков сцепления, тем самым осуществляя его включение. Любое нарушение в работе этого поршня напрямую влияет на качество и возможность переключения этих передач.

Основные причины неисправностей поршня D Clutch.

Неисправности поршня D Clutch в трансмиссии ZF 8HP75 чаще всего связаны со следующими факторами:

Износ обрезиненной колец части поршня:
Это наиболее распространенная причина . Поршень D Clutch имеет уплотнительные кольца (резиновые или тефлоновые), которые предотвращают утечку гидравлической жидкости и обеспечивают герметичность полости поршня. Со временем, под воздействием высоких температур, давления и старения материала, эти уплотнения могут изнашиваться, трескаться или затвердевать. Это приводит к потере гидравлического давления, необходимого для полного и быстрого сжатия сцепления. В результате, сцепление может проскальзывать или включаться с задержкой.

Загрязнение трансмиссионной жидкости (ATF): Грязная или перегретая ATF содержит частицы износа, продукты окисления и осадки. Эти частицы могут забивать тонкие каналы в поршне, клапанах управления или же вызывать абразивный износ поверхности поршня и его уплотнений. Загрязнение также способствует ухудшению смазывающих и охлаждающих свойств жидкости, что ускоряет износ всех внутренних компонентов, включая уплотнения поршня.

Перегрев трансмиссии: Постоянный или кратковременный, но сильный перегрев ATF является одной из самых разрушительных причин неисправностей. Высокие температуры разрушают химический состав ATF, значительно ускоряя износ уплотнительных элементов поршня. Резиновые и пластиковые уплотнения теряют эластичность, становятся хрупкими и начинают пропускать давление. Перегрев может быть вызван агрессивным стилем вождения, буксировкой тяжелых прицепов, неисправностью системы охлаждения трансмиссии или длительным движением в пробках.

Механические повреждения поршня: Хотя это менее распространено, но возможно появление трещин или деформаций самого поршня в результате экстремальных нагрузок, ударных воздействий (например, при сильных ударах по днищу автомобиля) или производственных дефектов. Такие повреждения нарушают целостность поршня и его способность эффективно выполнять свои функции.

Износ или повреждение возвратных пружин поршня: Поршень D Clutch использует возвратные пружины для обеспечения быстрого и полного выключения сцепления при сбросе гидравлического давления. Если эти пружины ослабевают, ломаются или деформируются, поршень может не возвращаться в исходное положение полностью или своевременно. Это может приводить к частичному включению сцепления или его "залипанию", что вызывает проскальзывание или некорректное переключение передач.

Неисправности гидравлического контура или мехатроника: Работа поршня D Clutch полностью зависит от корректного гидравлического давления, подаваемого через гидроблок (мехатроник). Если имеются проблемы с клапанами в мехатронике, соленоидами, датчиками давления или внутренними утечками в гидравлическом контуре, это напрямую скажется на давлении, подаваемом на поршень D Clutch, и приведет к его некорректной работе, даже если сам поршень исправен.

Симптомы неисправностей поршня D Clutch

Неисправности поршня D Clutch проявляются рядом характерных симптомов, которые могут варьироваться по степени выраженности:

Задержки или толчки при переключении передач: Наиболее распространенный симптом. Если поршень D Clutch не может быстро и полностью сжать пакет сцепления из-за потери давления, переключение передач будет происходить с задержкой, сопровождаясь ощутимыми толчками, рывками или ударами. Это особенно заметно при переключении на те передачи, за которые отвечает D Clutch (например, при включении заднего хода, или некоторых низших передач).

Проскальзывание сцепления: При недостаточном давлении поршня фрикционные диски сцепления могут не полностью сжиматься, что приводит к проскальзыванию. Это проявляется в том, что обороты двигателя растут, но ускорение автомобиля не соответствует этому росту. Могут возникать ощущения "буксования" трансмиссии.

Потеря заднего хода или определенных передач: В тяжелых случаях, когда утечка давления критична или поршень сильно поврежден, трансмиссия может полностью потерять способность включать задний ход или некоторые передние передачи, за которые отвечает сцепление D Clutch.

Появление кодов ошибок (DTC) в ЭБУ трансмиссии: Электронный блок управления (ЭБУ) трансмиссии постоянно мониторит работу всех компонентов. При некорректном функционировании сцепления D Clutch (например, рассогласовании скорости вращения входного и выходного валов, связанном с проскальзыванием), ЭБУ зарегистрирует соответствующий код ошибки, который может быть считан с помощью диагностического сканера.

Шумы или вибрации: В некоторых случаях, особенно при сильном проскальзывании или механическом повреждении, могут возникать необычные шумы (скрежет, гул) или вибрации, исходящие от трансмиссии.

Диагностика неисправностей

Диагностика проблем с поршнем D Clutch обычно включает:

Компьютерная диагностика: Чтение кодов ошибок из ЭБУ трансмиссии является первым шагом.

Тест-драйв: Оценка поведения трансмиссии в различных режимах движения, выявление толчков, задержек и проскальзываний.

Проверка уровня и состояния ATF: Оценка цвета, запаха и наличия посторонних включений в трансмиссионной жидкости.

Измерение давления в гидравлическом контуре: Специализированное оборудование позволяет измерять давление в различных точках гидравлической системы, выявляя утечки.

Разборка трансмиссии: В конечном итоге, для подтверждения неисправности поршня и уплотнений, а также оценки состояния фрикционных дисков, потребуется частичная или полная разборка трансмиссии.

Ремонт и замена

Ремонт неисправностей поршня D Clutch, как правило, предполагает его замену вместе с комплектом уплотнительных колец и манжет. Поскольку доступ к поршню D Clutch требует частичной или полной разборки трансмиссии, это является достаточно трудоемкой и дорогостоящей процедурой. При замене поршня всегда рекомендуется тщательно проверять состояние фрикционных дисков сцепления D Clutch и при необходимости производить их замену. Также необходимо провести полную замену трансмиссионной жидкости и фильтра.
