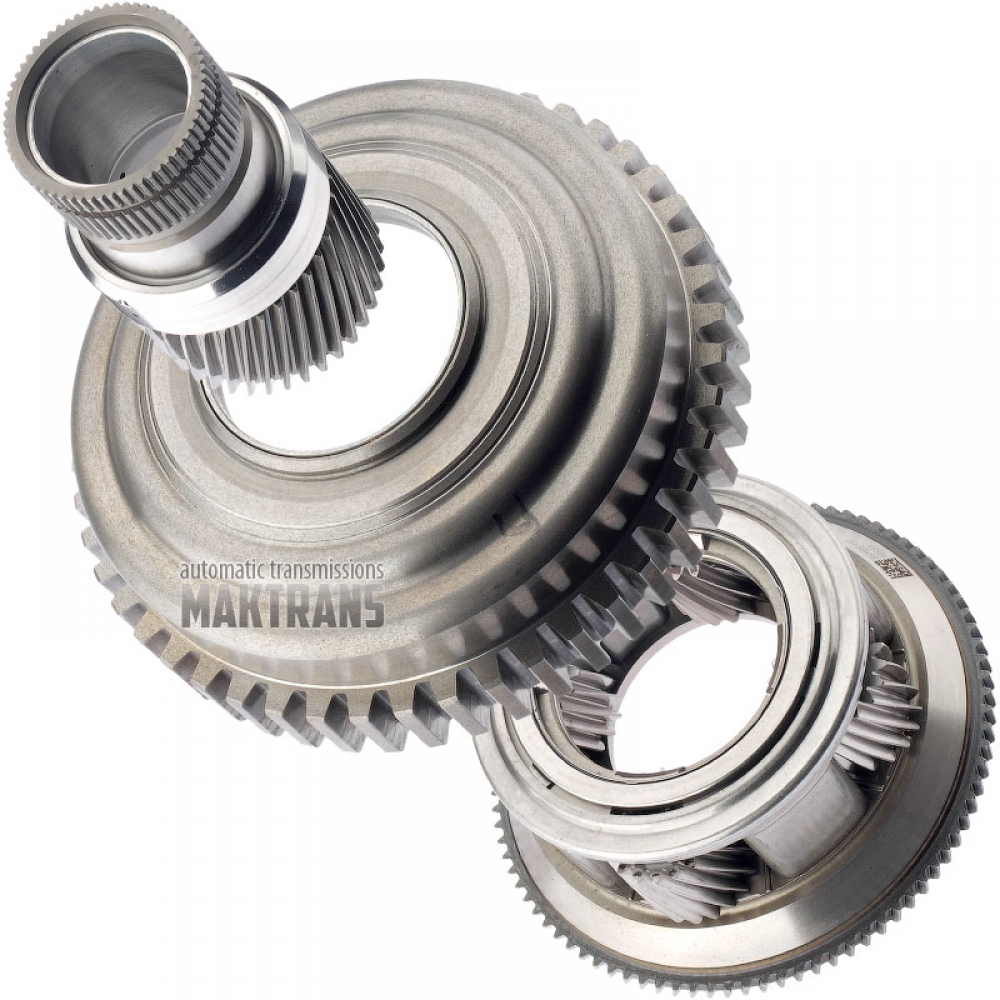

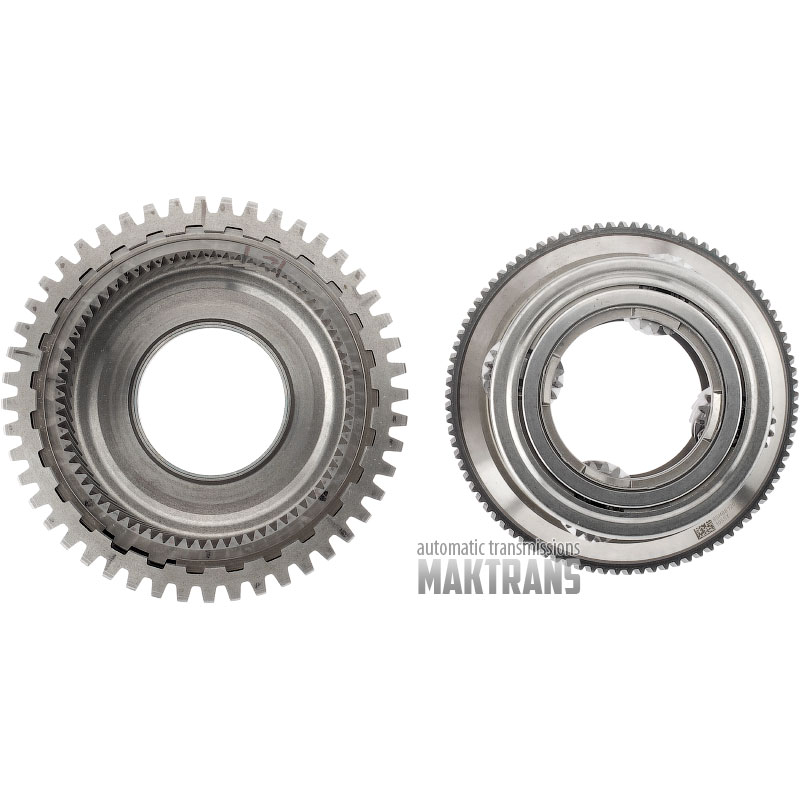

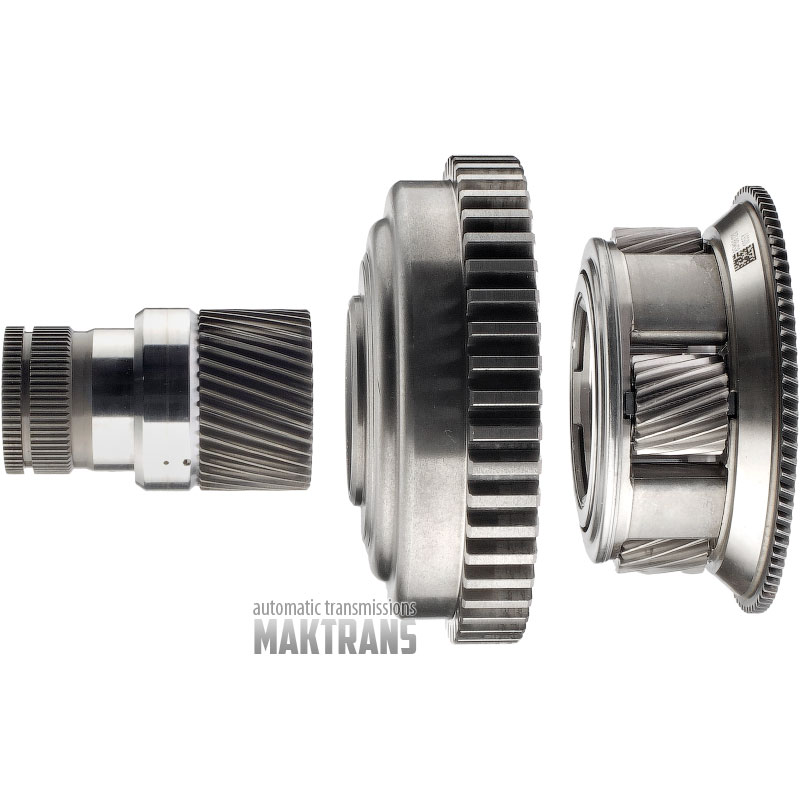

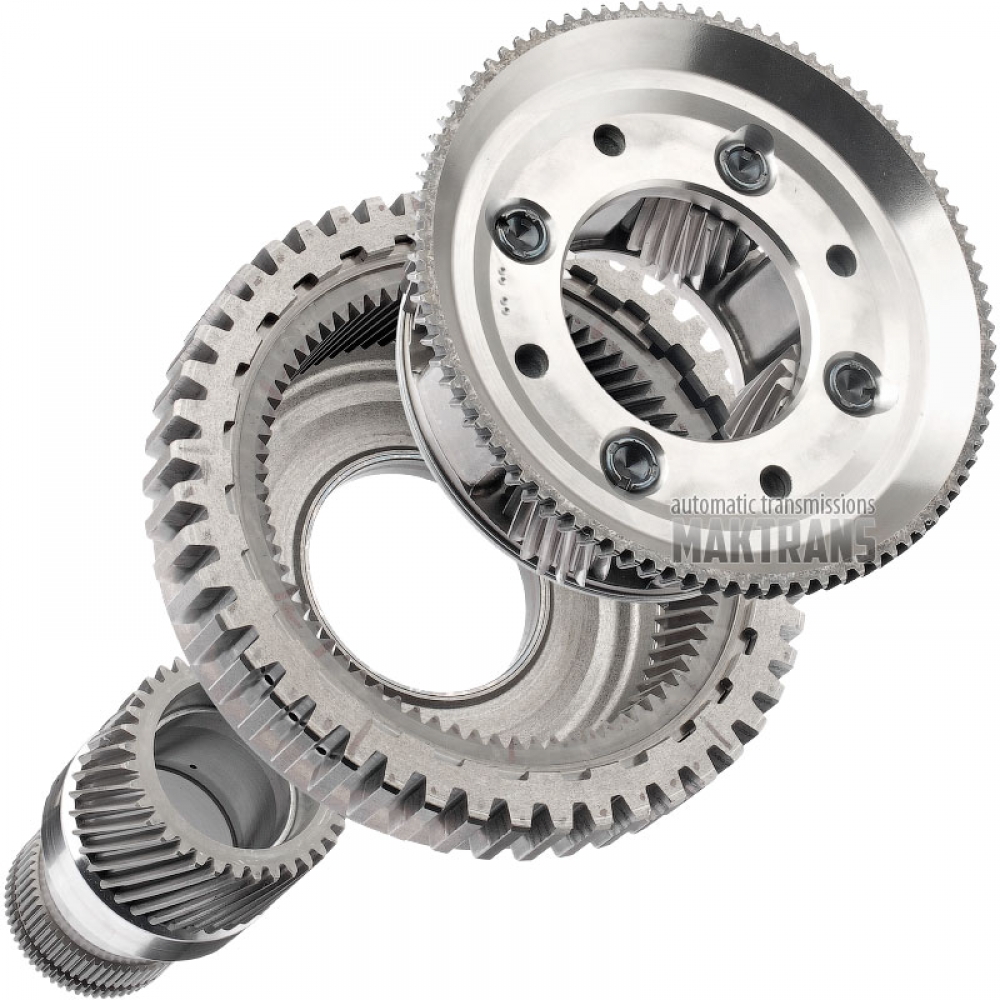

Планетарная передача Reaction GM 8L90 / [4 сателлита (18 зубьев на сателлитах), солнечная шестерня 37 зуб (нар.Ø 57.80 mm), кольцевая шестерня 73 зуба]

Кольцевая шестерня:

• Общая высота - 53 mm;
• Внутренний диаметр втулки - 58.80 mm;
• Количество зубьев на наружном зубчатом венце - 48 шт.;
• Наружный диаметр наружного зубчатого венца - 157 mm;
• Количество зубьев на кольцевой шестерне - 73 шт.;

Планетарная передача:

• Общая высота - 59 mm;
• Наружный диаметр корпуса сателлитов - 107.30 mm;
• Количество сателлитов - 4 шт.;
• Количество зубьев на сателлитах - 18 шт.;
  Наружный диаметр сателлитов - 31 mm;
• Наружный диаметр наружного зубчатого венца - 140.50 mm;


Солнечная шестерня:

• Общая высота - 96 mm;
• Наружный диаметр рабочей части - 58.65 mm;
• Внутренний диаметр втулки - 37.15 mm (сторона кольцевой шестерни) / 35.85 mm (сторона шлицев);
• Количество шлицев - 62 шт.;
• Наружный диаметр шлицевой части - 47.10 mm;
• Количество зубьев на шестерне - 37 шт.;
• Наружный диаметр солнечной шестерни -  57.80 mm;

Теги: 24278244 24259385 24259381 24273301 24291065
