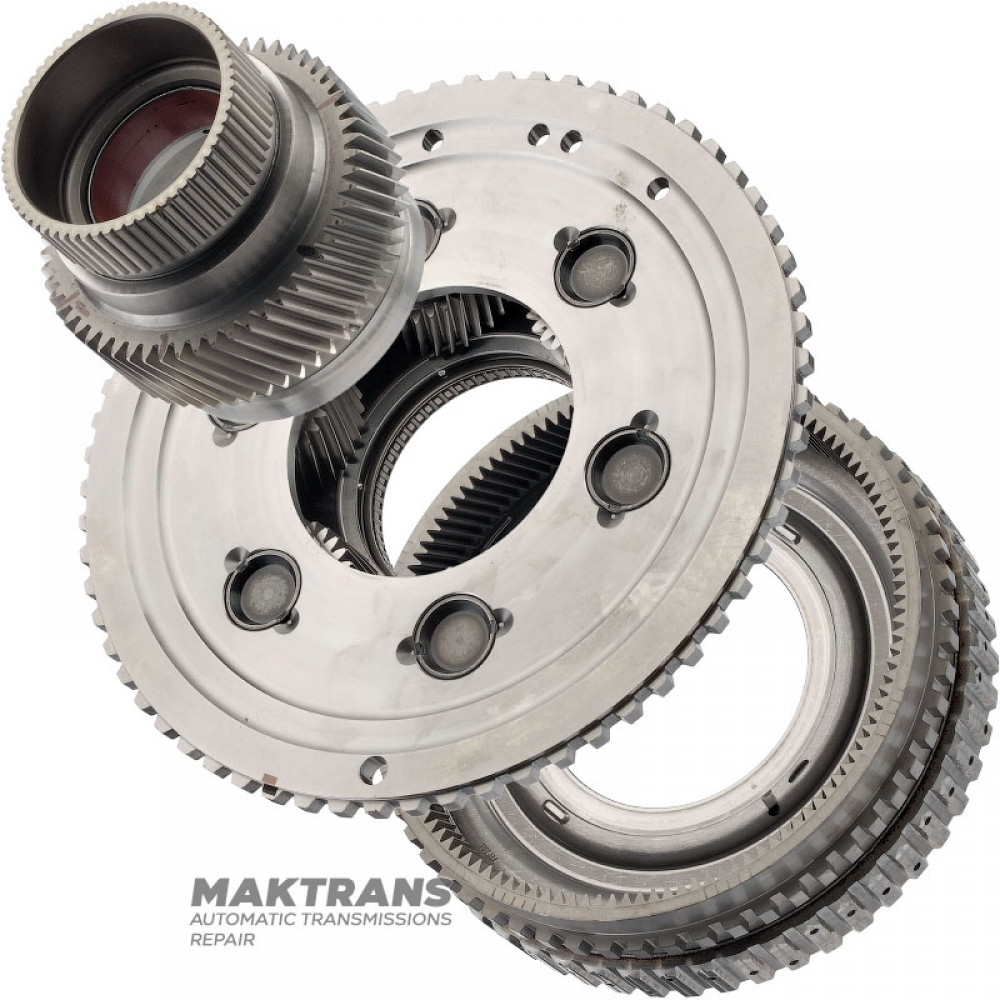

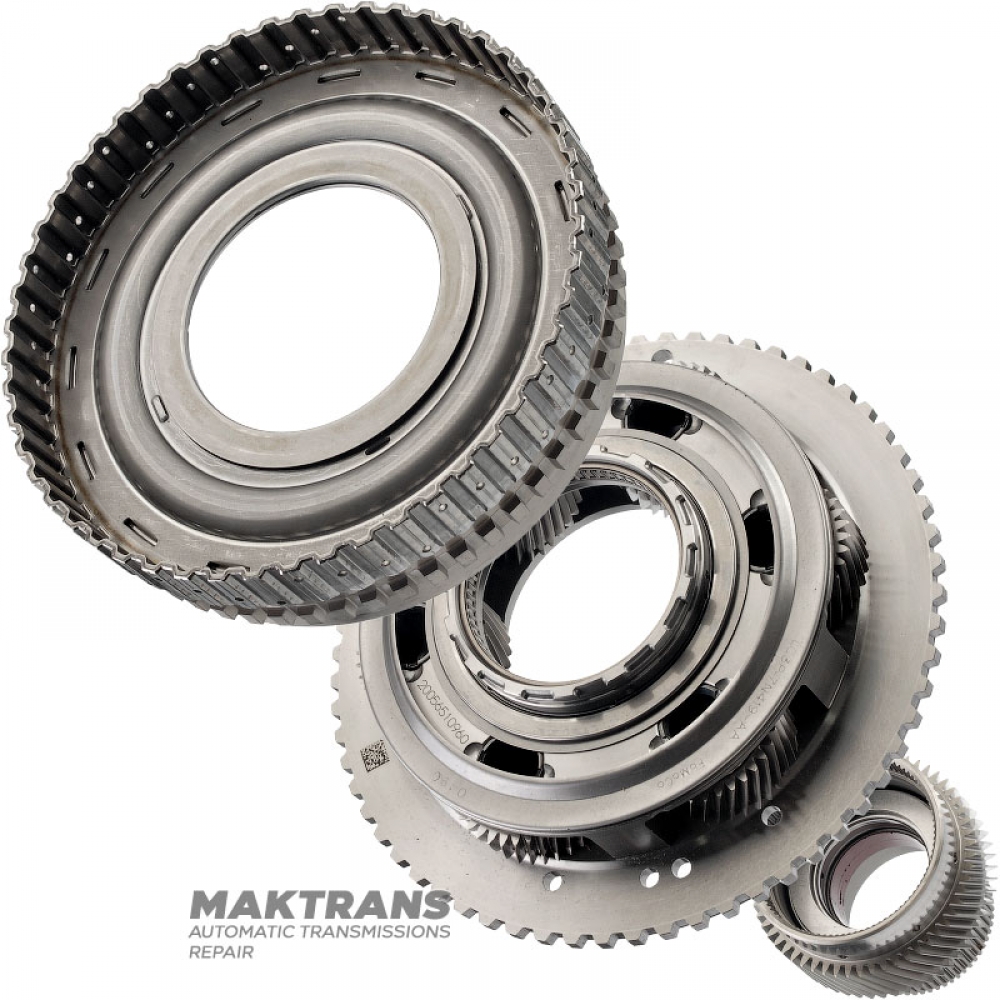

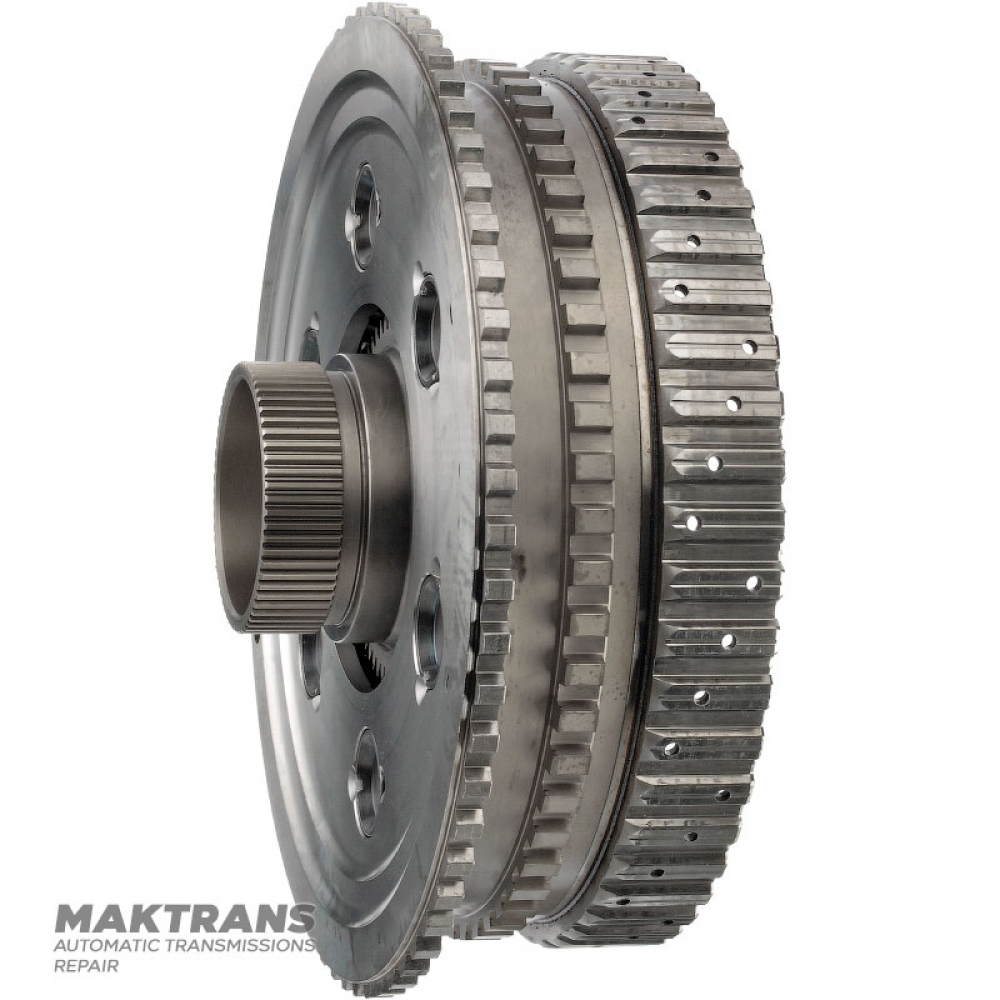

Планетарная передача №1 (6 сателлитов, 32 зуба) FORD 10R140 — LC3P-7N419-AA, LC3P-7H500-AE

Планетарная передача:


• Общая высота - 58 мм;
• Внутренний диаметр игольчатого подшипника - 78.10 мм;
• Количество сателлитов - 6 шт.;
• Количество зубьев на сателлитах - 32 шт.;
• Наружный диаметр корпуса сателлитов - 176 мм;
• Количество зубьев на зубчатом венце - 64 шт.;
• Наружный диаметр наружного зубчатого венца - 233.30 мм;


Солнечная шестерня:


• Общая высота - 84 мм;
• Количество зубьев - 58 шт.;
• Наружный диаметр шестерни - 89.50 мм;
• Ширина шестерни - 26.45 мм;
• Внутренний диаметр втулки - 42 мм;
• Количество шлицев на наружной стороне - 63 шт.;
• Количество шлицев на внутренней стороне - 94 шт.;
• Наружный диаметр наружной рабочей части - 77.95 мм;

Кольцевая шестерня:


• Общая высота - 62 мм;
• Внутренний диаметр - 95.65 мм;
• Количество зубьев кольцевой шестерни - 122 шт.;
• Наружный диаметр хаба - 213.15 мм;


Подшипники:

№1 (подшипник:

• Толщина - 3.45 мм;
• Наружный диаметр - 120.70 мм / 113.25 мм;
• Внутренний диаметр - 94.25 мм;
• Количество подшипников в комплекте - 2 шт.;


№2 (подшипник солнечной шестерни):

• Высота  - 7.35 мм;
• Наружный диаметр - 67.40 мм;
• Внутренний диаметр - 44.20 мм;
• Количество в комплекте - 1 шт.;
