Комплект стальных и фрикционных диков B Brake ZF 8HP65A, 8HP75 GEN2 (для применения с пружинными кольцами) — 5 фрик. дисков (нар.Ø 193.50 мм), ВНИМАНИЕ! Пружинные кольца в комплект не входят!

Этот комплект предназначен для использования с пружинными стальными кольцами которые устанавливаются между стальными дисками по наружной стороне фрикционных дисков.
Такое решение применяется в трансмиссиях GEN2.

Поскольку на одной плоскости необходимо разместить и пружинное кольцо, и фрикционный диск, используются фрикционные диски с наружным диаметром 193 мм — они меньше по диаметру, чем те, которые применяются в пакетах B Brake без стальных колец между стальными дисками, где наружный диаметр фрикционного диска составляет 198 мм.

Диски которые продаются в этом комплекте сняты с оригинальных трансмиссий ZF8HP GEN1 (нар.Ø фрик. диска 198 мм) и обрезаны на ЧПУ станке в размер с наружным диаметром 193 мм.


Внимание!
Пружинные кольца в комплект не входят!

***Рисунок — демонстрирует расположение колец в пакете дисков.

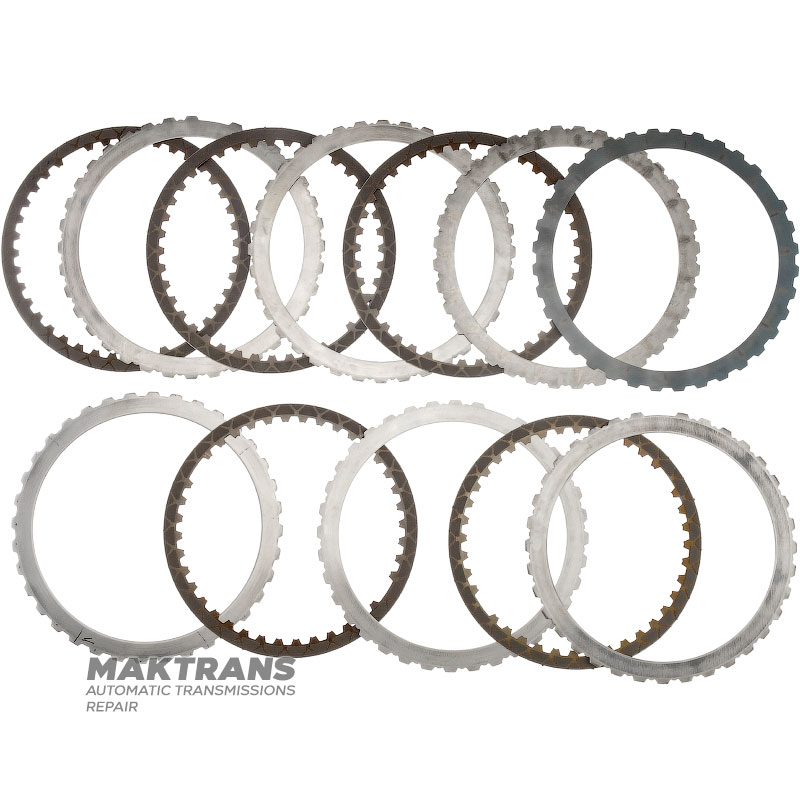

Комплект стальных и фрикционных дисков:


• Общая толщина комплекта - 19.80 мм;

Диск опорный:


• Толщина - 5.20 мм;
• Внутренний диаметр - 172.75 мм;
• Количество зубьев - 36 шт.;
• Количество дисков в комплекте - 1 шт.;


Диск фрикционный:


• Толщина - 2.10 мм;
• Наружный диаметр - 193.50 мм;
• Количество зубьев - 38 шт.;
• Количество дисков в комплекте - 5 шт.;


Диск стальной:


• Толщина - 1.80 мм;
• Внутренний диаметр - 172.80 мм;
• Количество зубьев - 35 шт.;
• Количество дисков в комплекте - 5 шт.;


Диск пружинный:


• Толщина - 1.70 мм;
• Внутренний диаметр - 173.90 мм;
• Количество зубьев - 34 шт.;
• Количество дисков в комплекте - 1 шт.;
