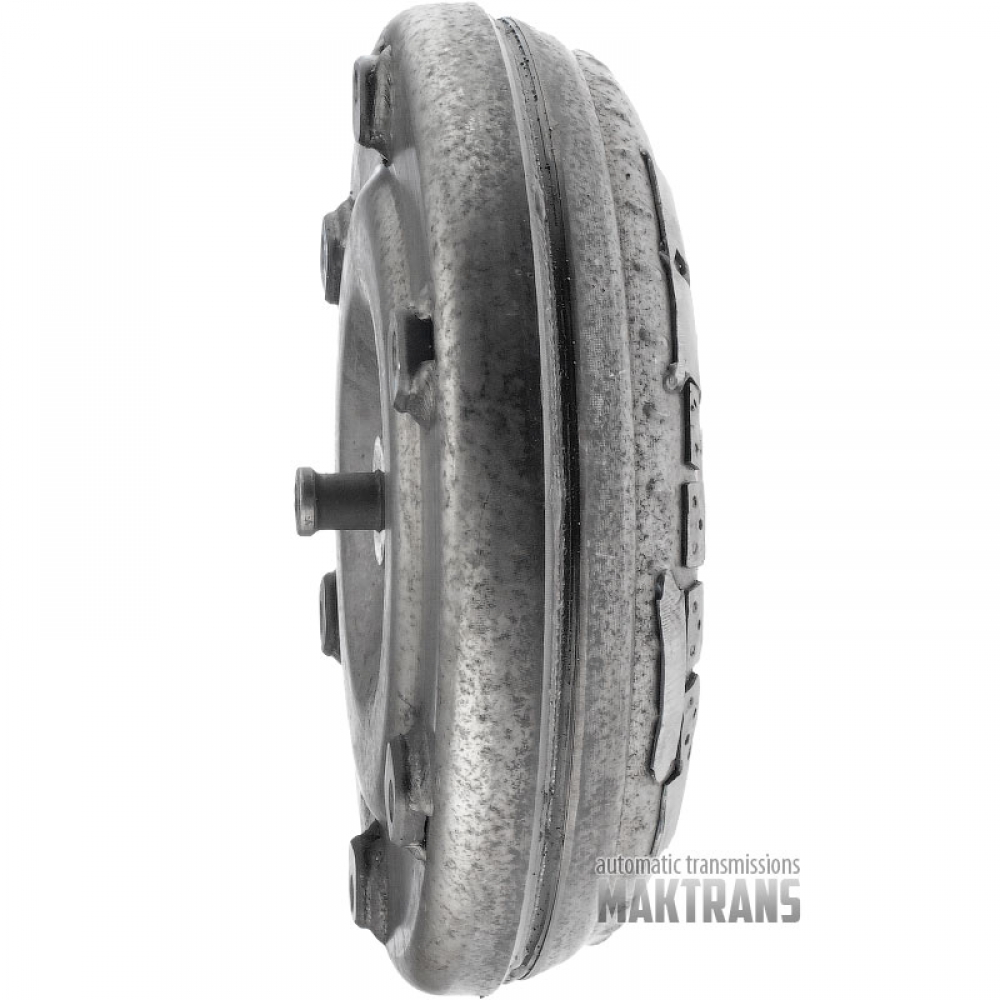

Гидротрансформатор Aisin Warner TF80-SC — 70A100

• Общая высота - 99 mm.
• Высота гидротрансформатора от нижней до верхней крышки - 40.30 mm.
• Наружный диаметр гидротрансформатора - 282 mm.

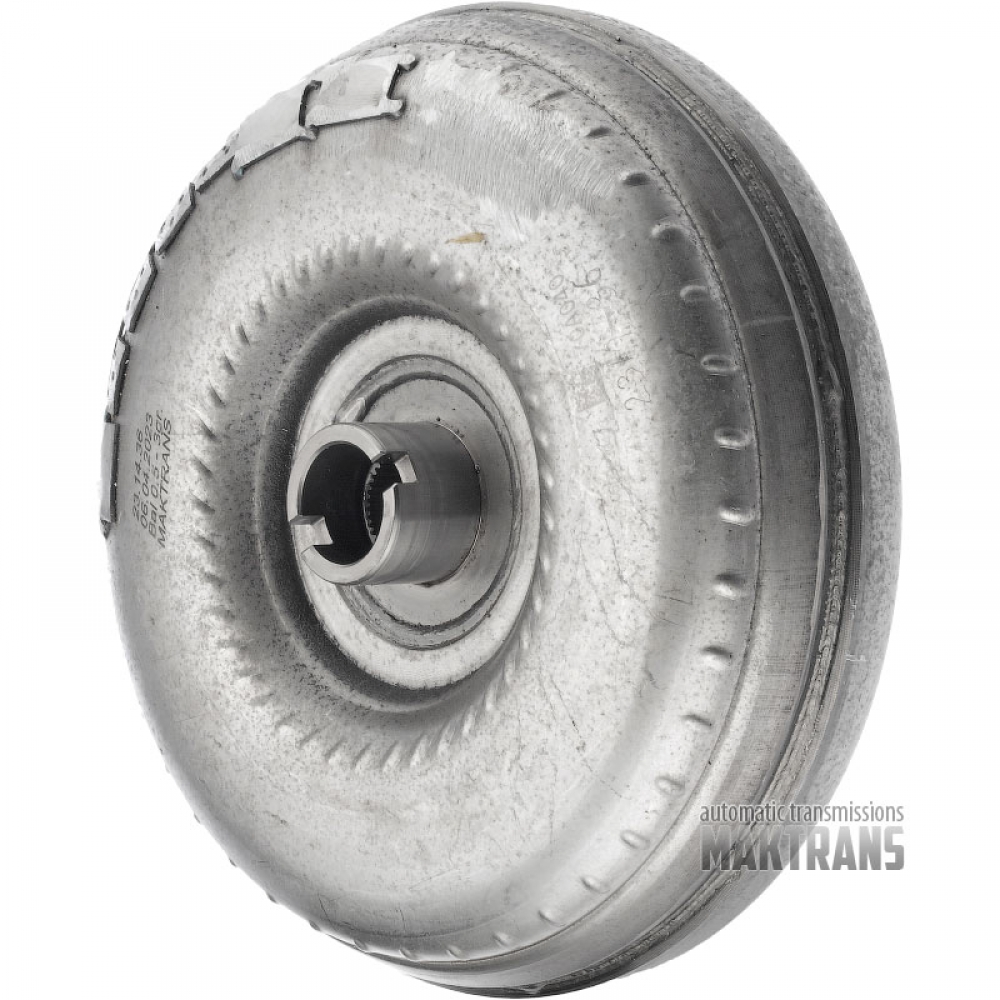

Шейка гидротрансформатора:

• Высота шейки - 33.90 mm.
• Диаметр шейки - 46.90 mm.

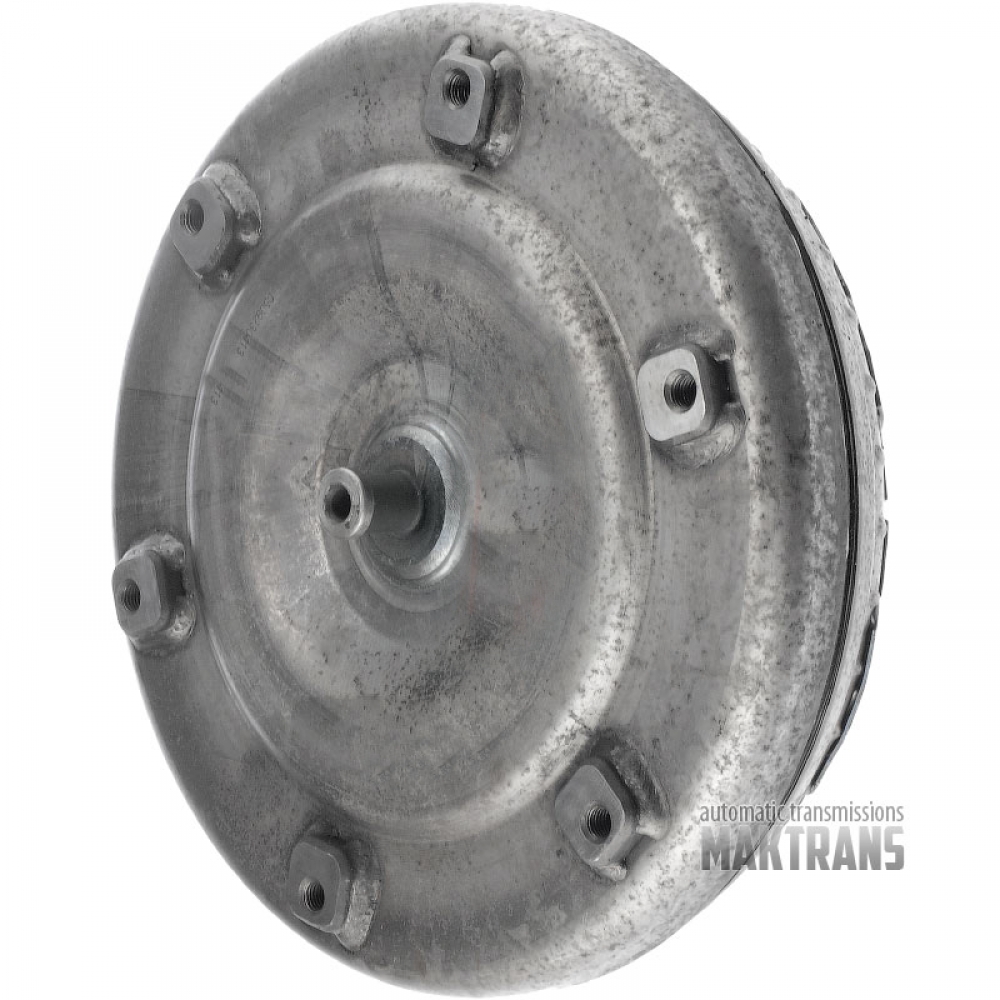

Задняя крышка гидротрансформатора:

• Радиус (от центра пилота до центра крепежной шпильки) - 123.80 mm.
• Расcтояние между центрами крепежных отверстий - 110.80.60 mm.

Крепежные отверстия:

• Диаметр крепежного отверстия - 8.20 mm.
• Количество крепежных отверстий - 6

Пилот (по центру задней крышки гидротрансформатора):

• Высота - 24.50 mm.
• Диаметр пилота - 21 mm.
