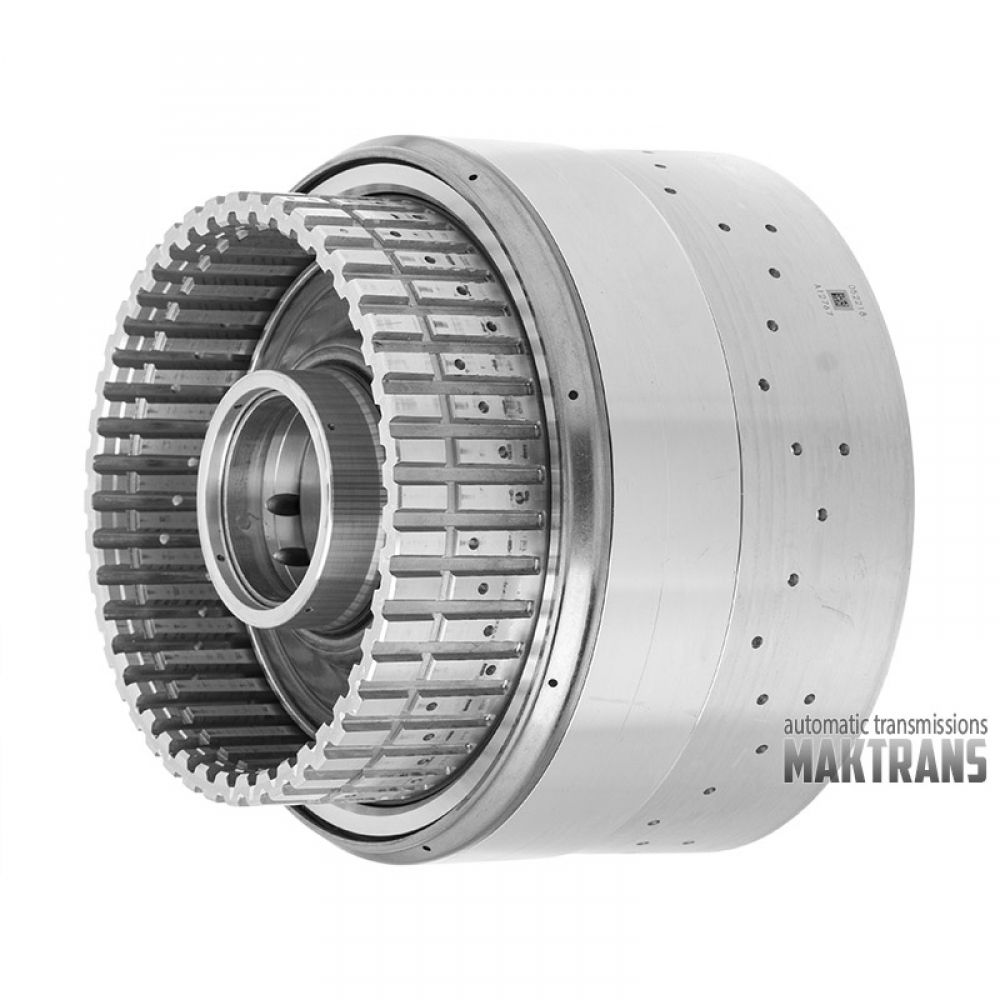

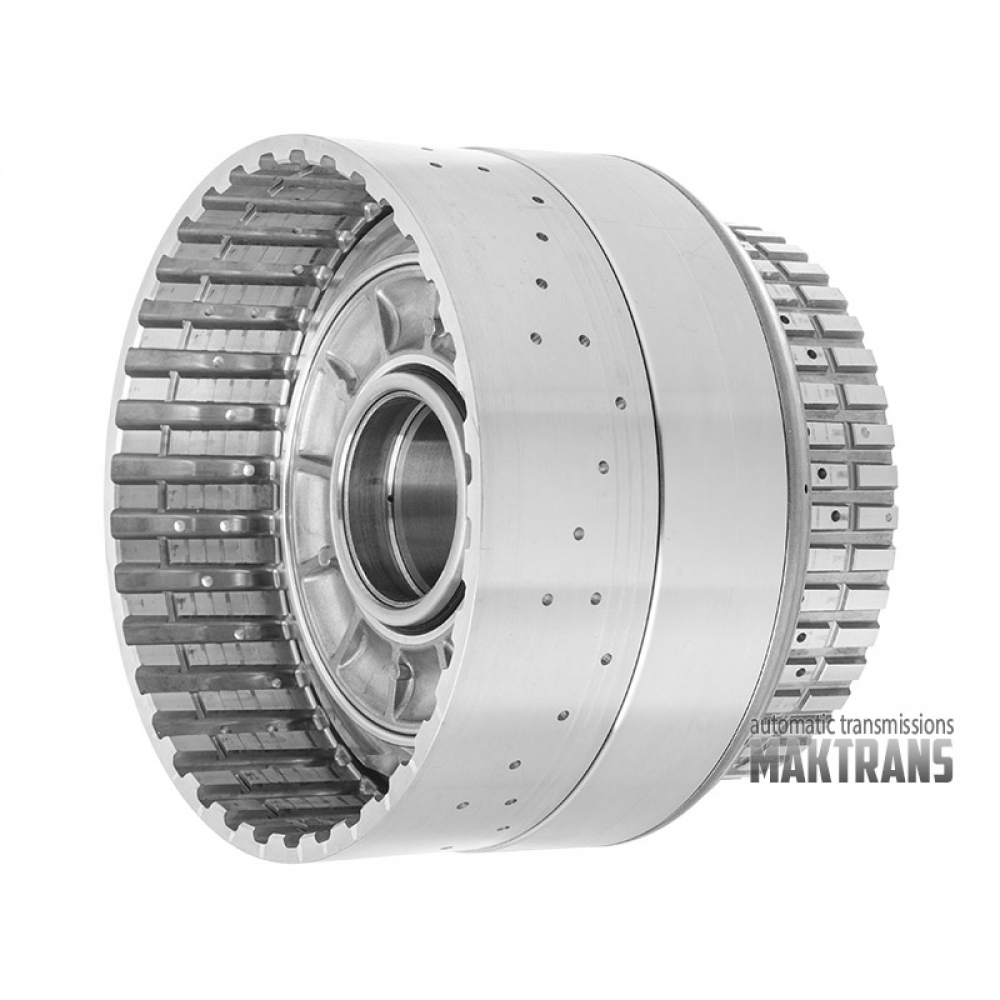

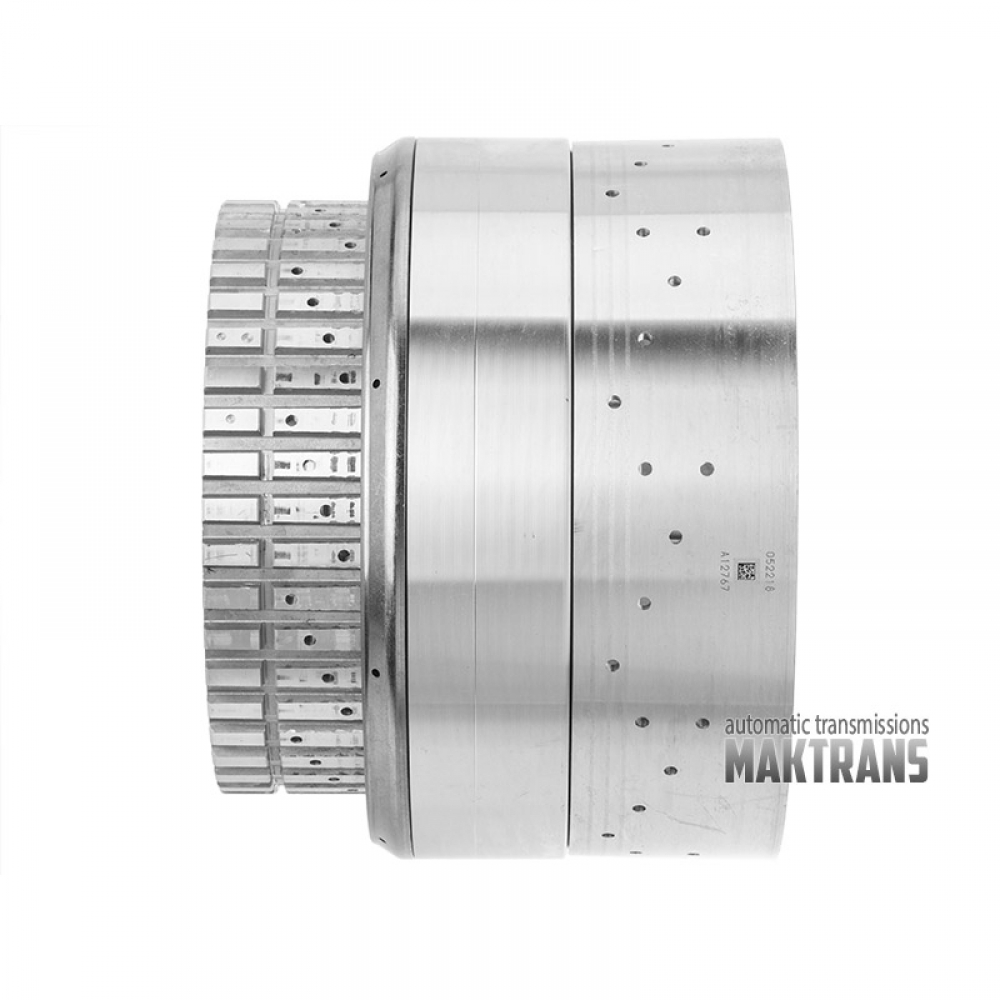

Барабан сцепления С-D-F Clutch (под 5-6-4 фрикционых диска) FORD 10R80 — модернезированный (с приваренной врулкой)

Барабан CDF (Clutch D-E-F) является критически важным узлом в современных 10-ступенчатых трансмиссиях 10R60 и 10R80 (совместная разработка Ford и GM). Несмотря на технологичность, этот агрегат имеет конструктивный просчет, который приводит к выходу коробки передач из строя.

Конструктивная особенность:

• Внутри алюминиевого корпуса барабана CDF запрессована стальная втулка, которая разделяет масляные каналы, питающие пакеты сцепления.

Механика дефекта (Смещение):

• Из-за разности коэффициентов теплового расширения алюминия и стали, а также постоянных циклов нагрева/охлаждения, заводская посадка ослабевает. Втулка начинает самопроизвольно перемещаться (сползать) вдоль оси барабана.

Перекрытие масляных магистралей:

• Смещаясь, стенка втулки частично или полностью перекрывает отверстия подачи трансмиссионной жидкости (ATF).


Последствия для трансмиссии:

• Масляное голодание: Пакеты сцепления не получают достаточного давления для полного сжатия.

• Проскальзывание (Slippage): Фрикционы начинают буксовать, что вызывает мгновенный локальный перегрев.

• Разрушение: Итог — сгорание фрикционных дисков, загрязнение системы стружкой и переход АКПП в аварийный режим.

• Симптомы: Жесткие переключения (удары), затяжные переключения со 2-й на 3-ю и с 4-й на 5-ю передачи, ошибки по пробуксовке муфт.

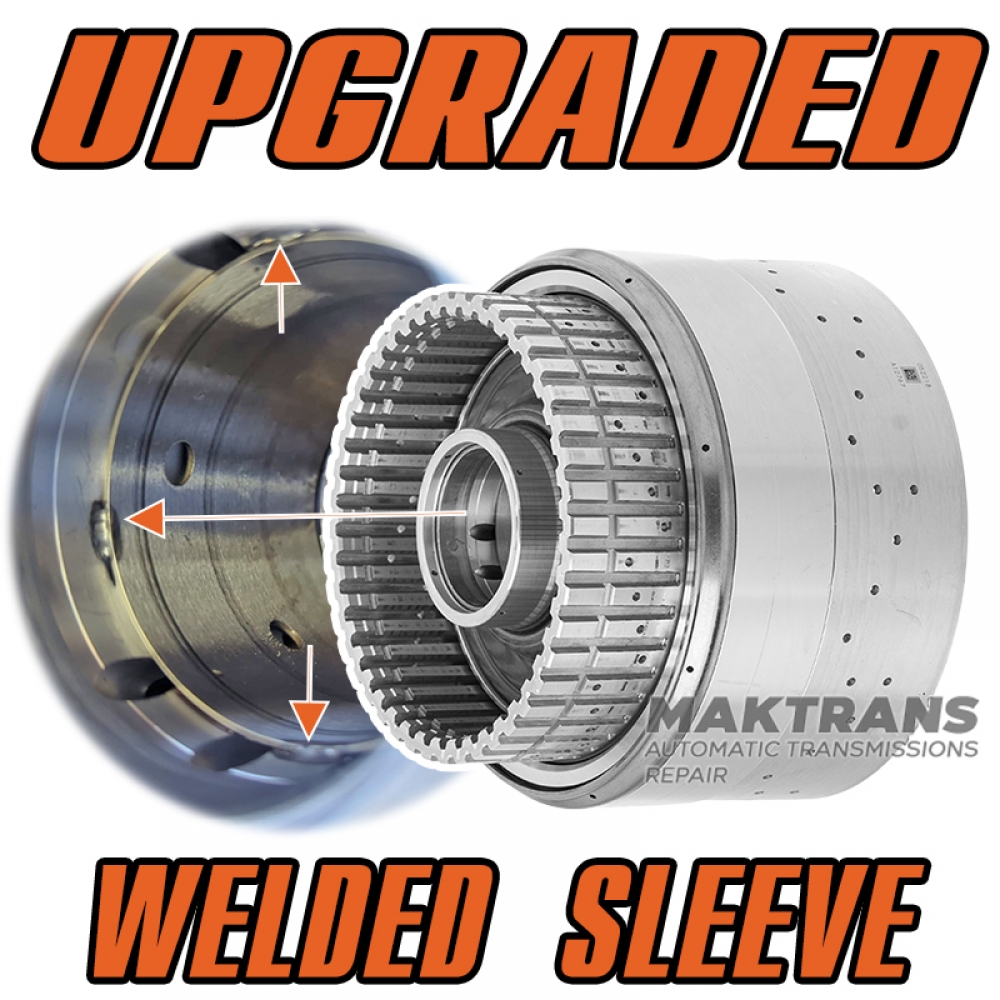

Решение — модернизация конструкции, путем фиксации втулки.

Замена барабана на новый оригинальный часто не решает проблему долгосрочно, так как дефект может повториться на новой детали старого образца.


Мы применяем метод превентивного усиления методом сварки.

• После дефектовки и возврата втулки в исходное проектное положение (или на новом барабане), производится её жесткая фиксация к корпусу.

• Сварка выполняется квалифицированным специалистом с учетом специфики материалов (алюминий/сталь). Это исключает любую возможность осевого смещения втулки в будущем.


Преимущества решения:

• Пожизненное устранение дефекта: Втулка больше не является «плавающей» деталью.

• Стабильное давление: Гарантированная подача масла к пакетам сцепления во всех режимах работы.

• Экономическая эффективность: Стоимость модернизации значительно ниже покупки нового узла в сборе, при этом надежность узла становится выше заводской.
