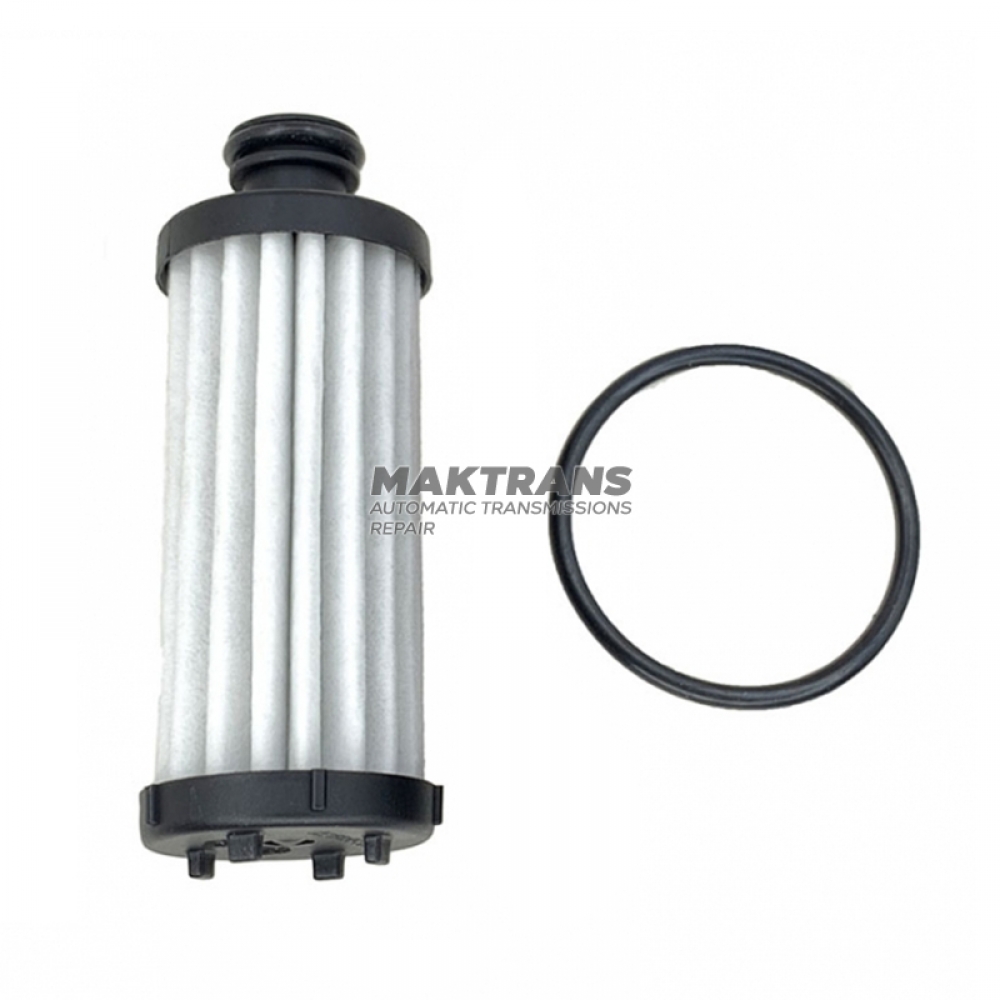

Фильтр гидроблока 0CK A-OFC-0CK-SM 0CK325149D

Фильтр гидроблока 0CK A-OFC-0CK-SM 0CK325149D

На 0CK Mechatronik установлено 2 картриджных фильтра под давлением. Это меньший.

Для снятия и установки необходимы специальные инструменты и оборудование.
При роботе с гидравлической частью управления, соблюдайте чистоту, защитите масляные каналы от мусора,
попадание мелких частиц могут привести к сбоям в работе мехатроника.

• 1 - корпус клапана (снятие и установка)
• 2 - уплотнительное кольцо (заменяйте)
• 3 - реле низкого давления (заменяйте)
• 4 - уплотнительное кольцо (заменяйте)
• 5 - крышка фильтра (заменяйте)
• 6 - болты М6 х 20 (рекомендуем заменять)
• 7 - уплотнительное кольцо (заменить)
• 8 - всасывающий фильтр (заменяйте)
• 9 - болты М5 х 18 (рекомендуем заменять)
• 10 - болты М6 х 20 (рекомендуем заменять)
• 11 - крышка фильтра (всегда заменяйте)
• 12 - уплотнительное кольцо (всегда заменяйте)
• 13 - фильтр высокого давления (всегда заменяйте)
• 14 - уплотнительное кольцо (всегда заменяйте)

Схема и последовательность затяжки крышки фильтра

Крышка фильтра высокого давления - ОБРАТИТЕ ВНИМАНИЕ НА СТРЕЛКИ

Спецификация затяжки ступенчатых болтов/дополнительно Повернуть
1. От -1 до 3 Н*м (установить полностью вручную)
2. От -1 до 3 (8 Н*м)
3. От -1 до 3 (дополнительно повернуть 90°)

Крышка фильтра низкого давления — шаг B

Спецификация затяжки болтов/дополнительно

Повернуть

1. От -1 до 4 (установить полностью вручную)

2. От -1 до 4 (8 Н*м)

3. От -1 до 4 (дополнительно повернуть 60°)
