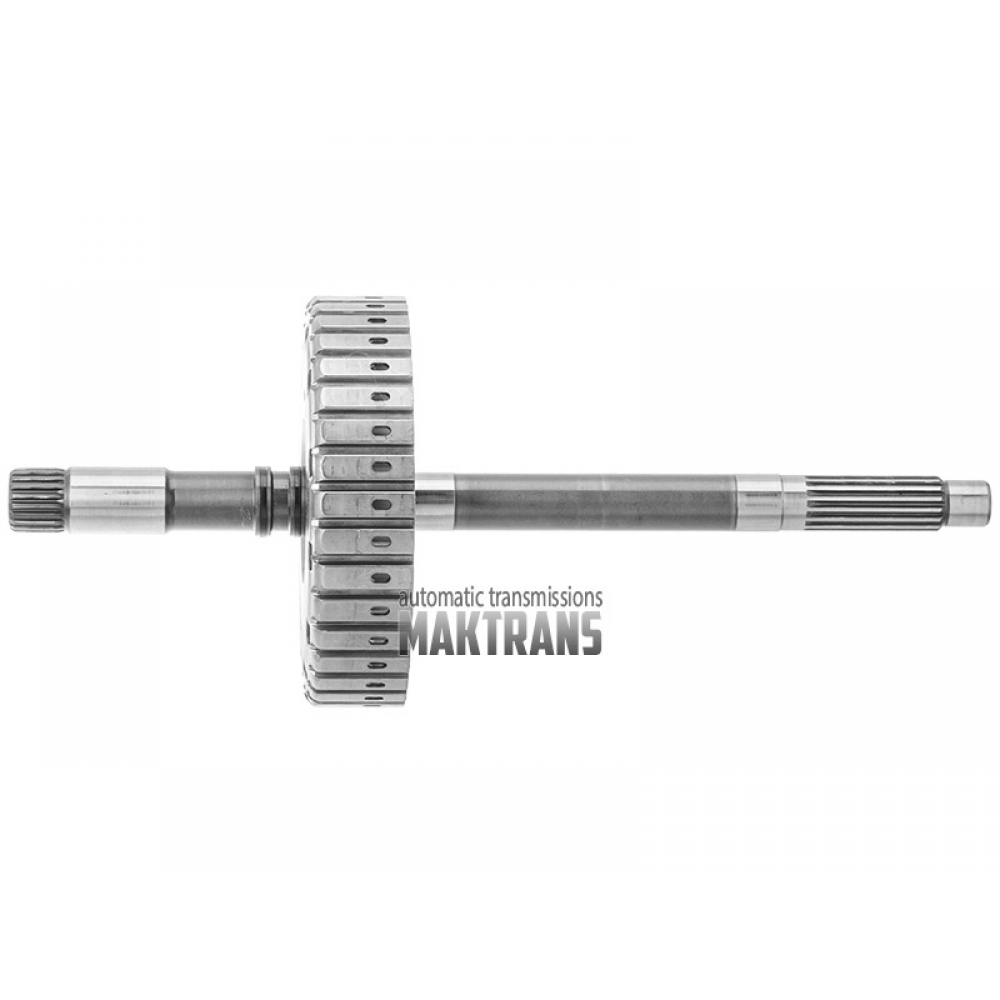

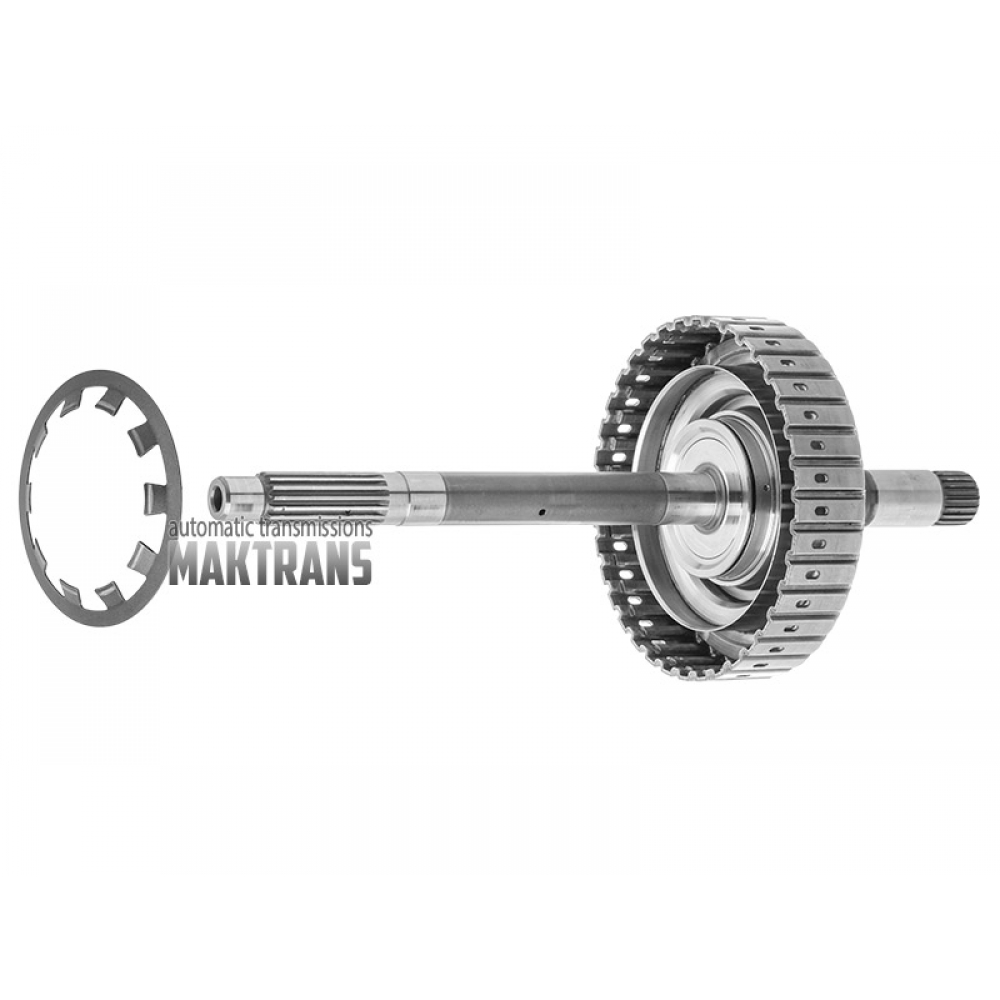

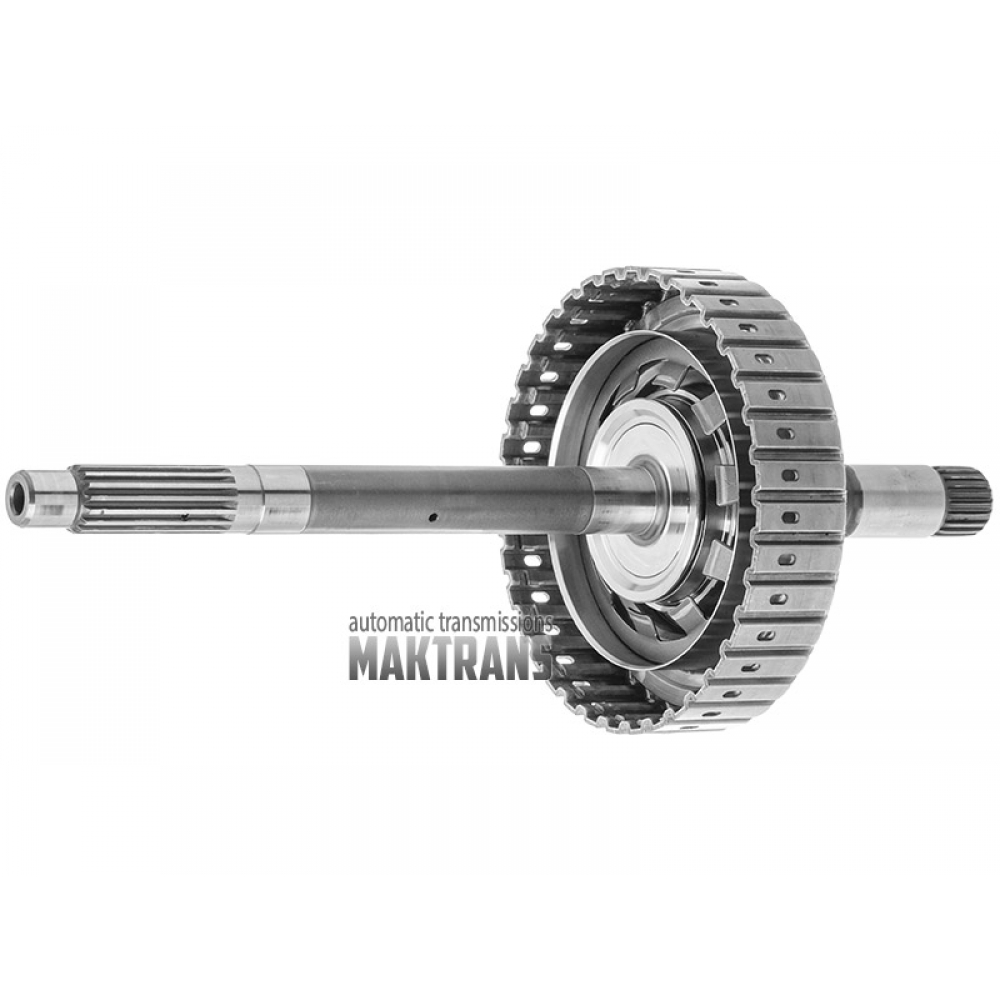

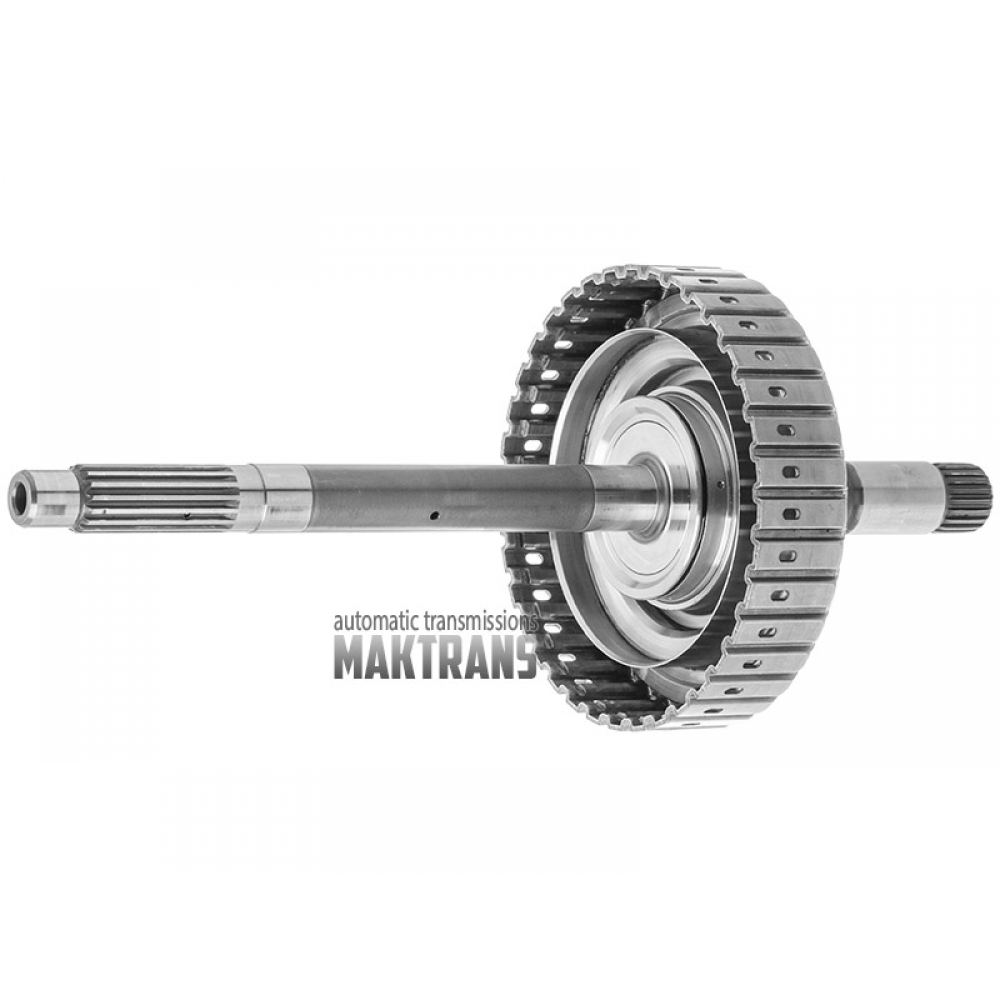

Барабан 3-5 / REVERSE с входным валом [общая длина 329 mm] A6GF1 09-up 4541026000 [пустой, без обрезиненных поршней, без стальных и фрикционных дисков 3-5-R Clutch]

Барабан 3-5 / REVERSE с входным валом [общая длина 329 mm] A6GF1 09-up | 4541026000 [пустой, без обрезиненных поршней, без стальных и фрикционных дисков 3-5-R Clutch]

Барабан 3-5-R Clutch :

• Высота барабана (№1 на рис.) - 33 mm.
• Наружный диаметр барабана (№2 на рис.) - 137 mm.

Барабан 3-5-R Clutch под 8 фрикционных дисков:

• 4 фрикционных диска с внутренним расположением зубьев:
• Наружный диаметр - 126 mm
• Количество зубьев - 30 шт.
• 4 фрикционных диска с наружным расположением зубьев:
• Внутренний диаметр - 111 mm
• Количество зубьев - 27 шт.

​Входной вал:

• Общая высота вала - 329 mm

Передняя часть вала (сторона установки ступицы масляного насоса):

• Количество шлицев (№4 на рис.) - 20 шт.
• Наружный диаметр рабочей части (№3 на рис.) - 23 mm.

​Задняя часть вала:

• Количество шлицев на валу (№5 на рис) - 16 шт.
• Длина шлицевой части (№5 на рис) - 47 mm.
• Наружный диамет шлицевой части - 19 mm.
• Наружный диаметр (№6 на рис) - 16 mm.
• Наружный диаметр (№7 на рис) - 19.50 mm.
