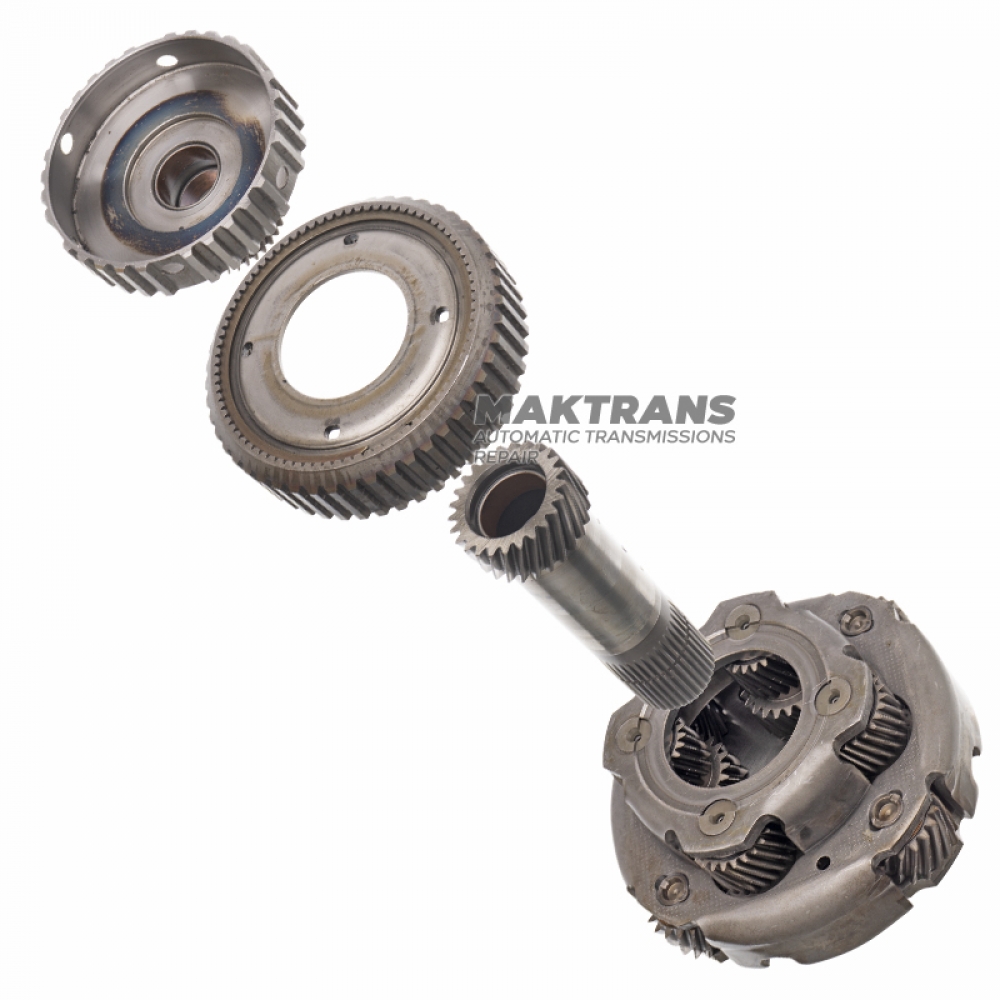

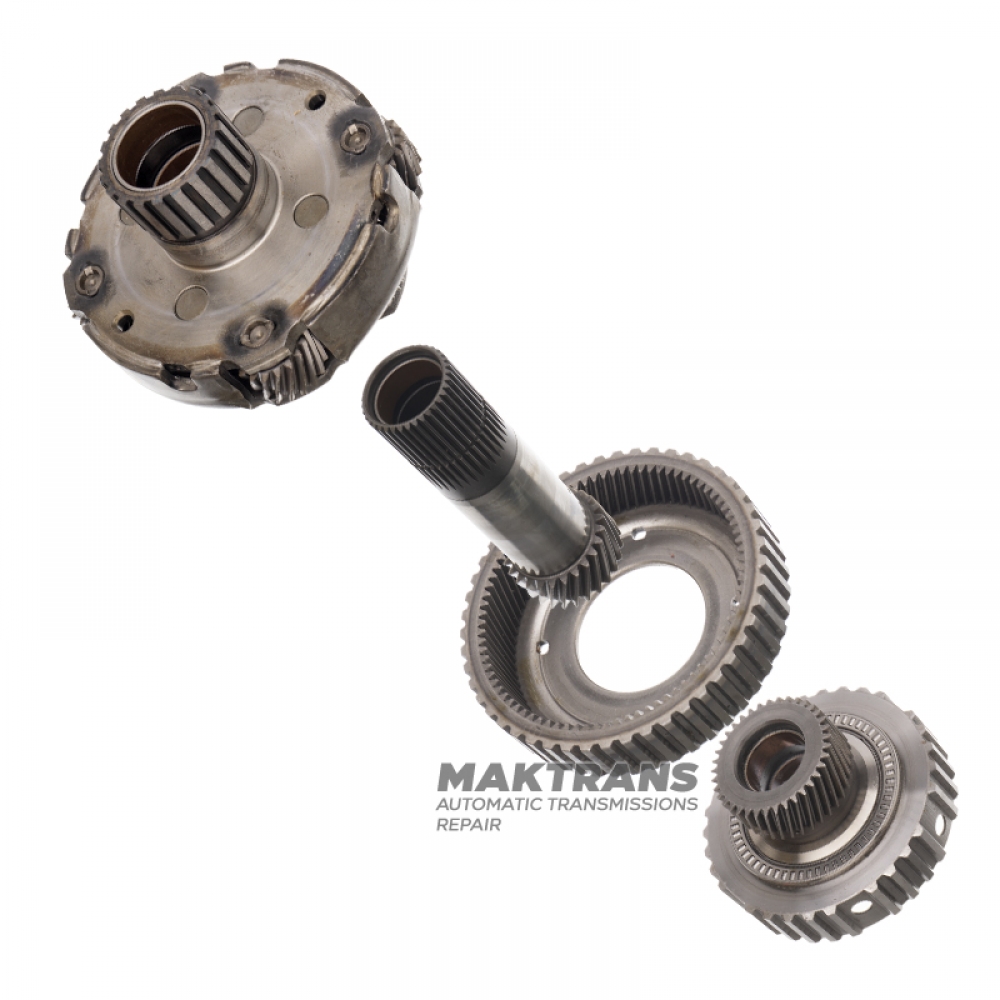

Задня планетранна передача Aisin Warner AW55-50SN AW55-51SN — сонячні шестерні роздільні (Ø отвори під вхідний вал 22.20 мм)

1. Планетарна передача:

• Загальна висота – 93 мм;
• Внутрішній діаметр втулки – 30.15 мм;
• Кількість шліців – 20 шт.;
• Зовнішній діаметр шліцевої частини – 43.60 мм;
• Зовнішній діаметр корпусу – 120.70 мм;

2. Сонячна шестерня:

• Загальна висота – 115 мм;
• Внутрішній діаметр втулок – 22.30 мм;
• Кількість шліців – 37 шт.;
• Зовнішній діаметр шліцевої частини – 29.70 мм;
• Кількість зубів – 25 шт.;
• Зовнішній діаметр шестерні – 38.35 мм;
• Ширина шестерні – 16.70 мм;

3. Кільцева шестерня:

• Загальна висота – 28 мм;
• Внутрішній діаметр – 48.35 мм;
• Зовнішній діаметр – 111.60 мм;
• Кількість зубів на кільцевій шестерні – 83 шт.;
• Кількість зубів на зовнішній стороні – 48 шт.;

4. Сонячна шестерня:

• Загальна висота – 53 мм;
• Внутрішній діаметр втулки – 22.45 мм;
• Кількість зубів на шестірні – 37 шт.;
• Зовнішній діаметр шестерні – 44.15 мм;
• Зовнішній діаметр хаба – 88.25 мм;
