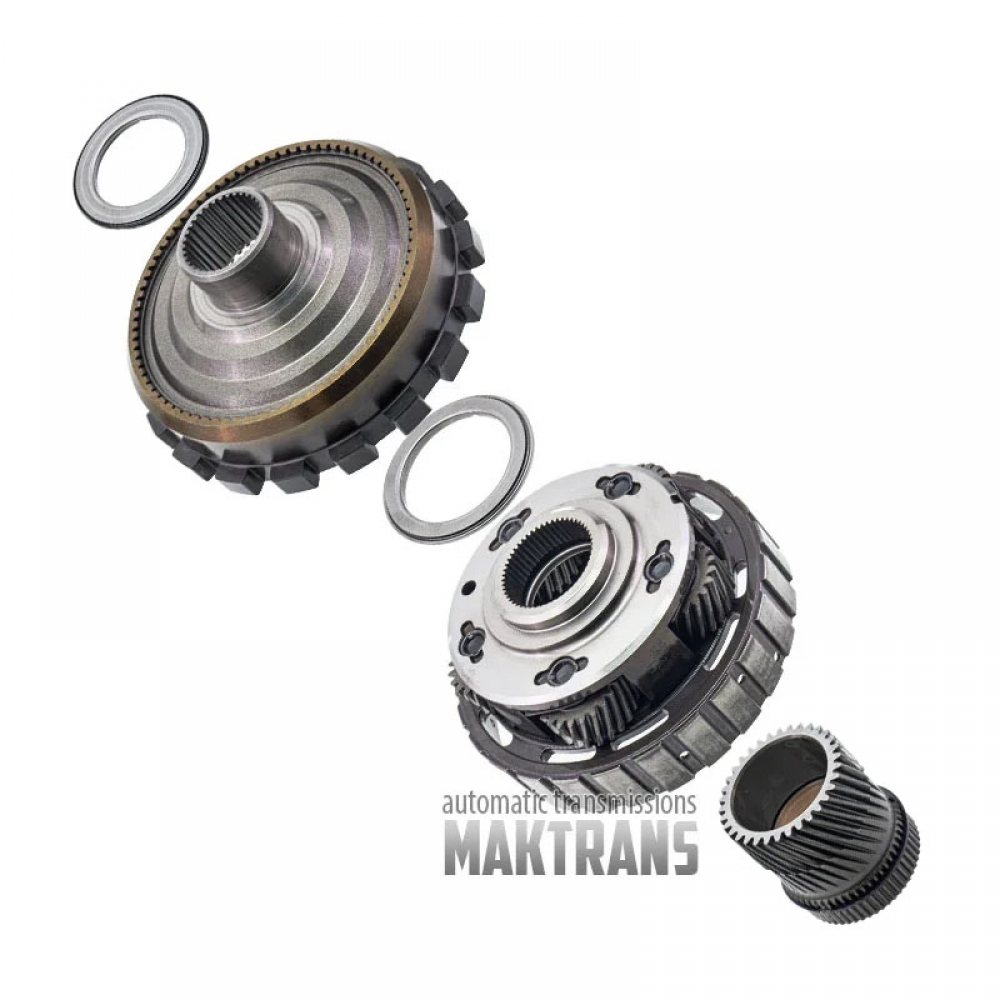

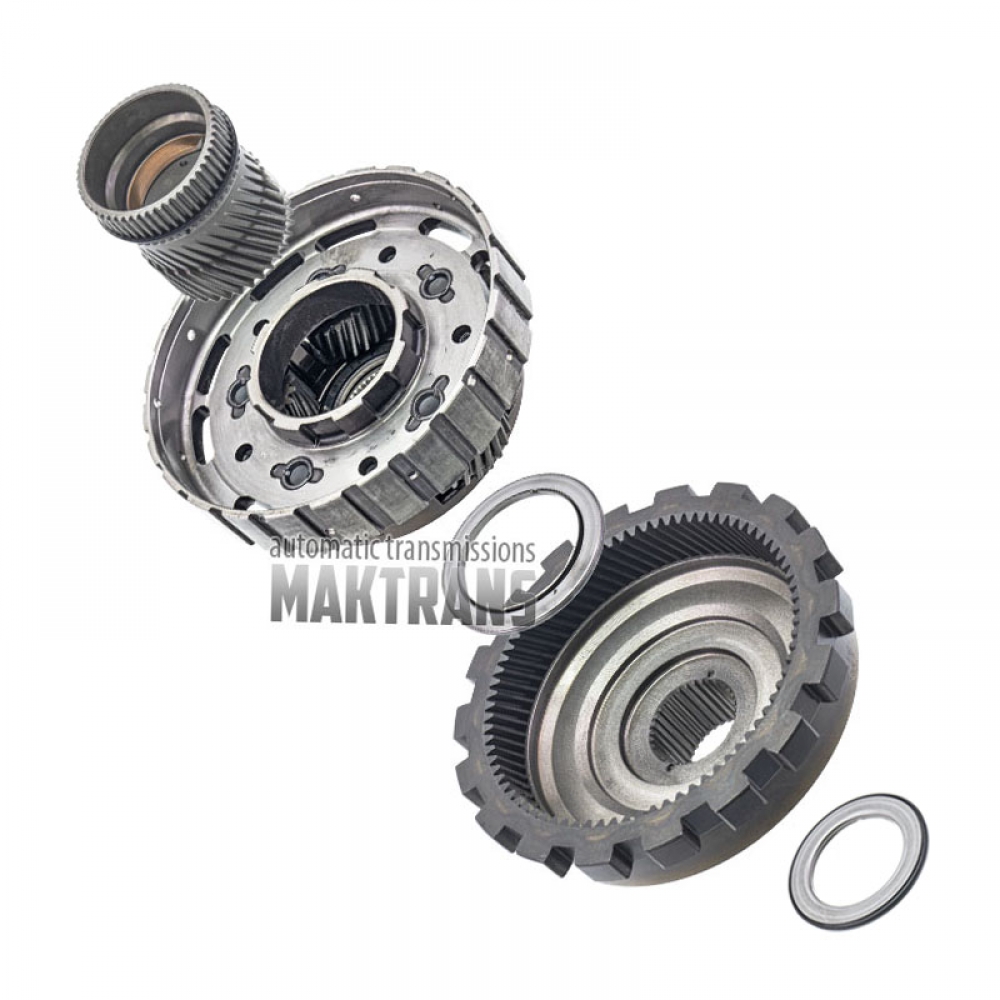

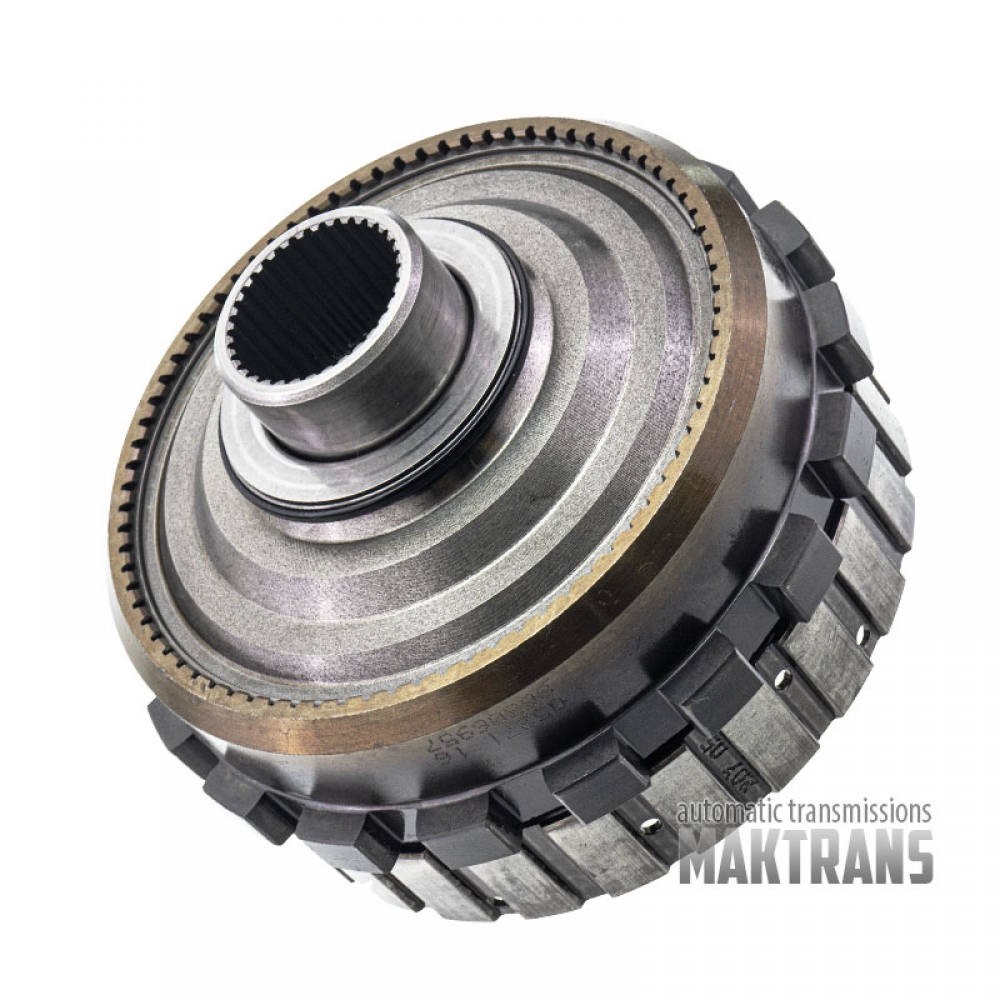

Задня планетарна передача в зборі General Motors 4L60E [5 сателітів (22 зуби на сателіті), сонячна шестерня 34 зуби, кільцева шестерня 78 зубів]

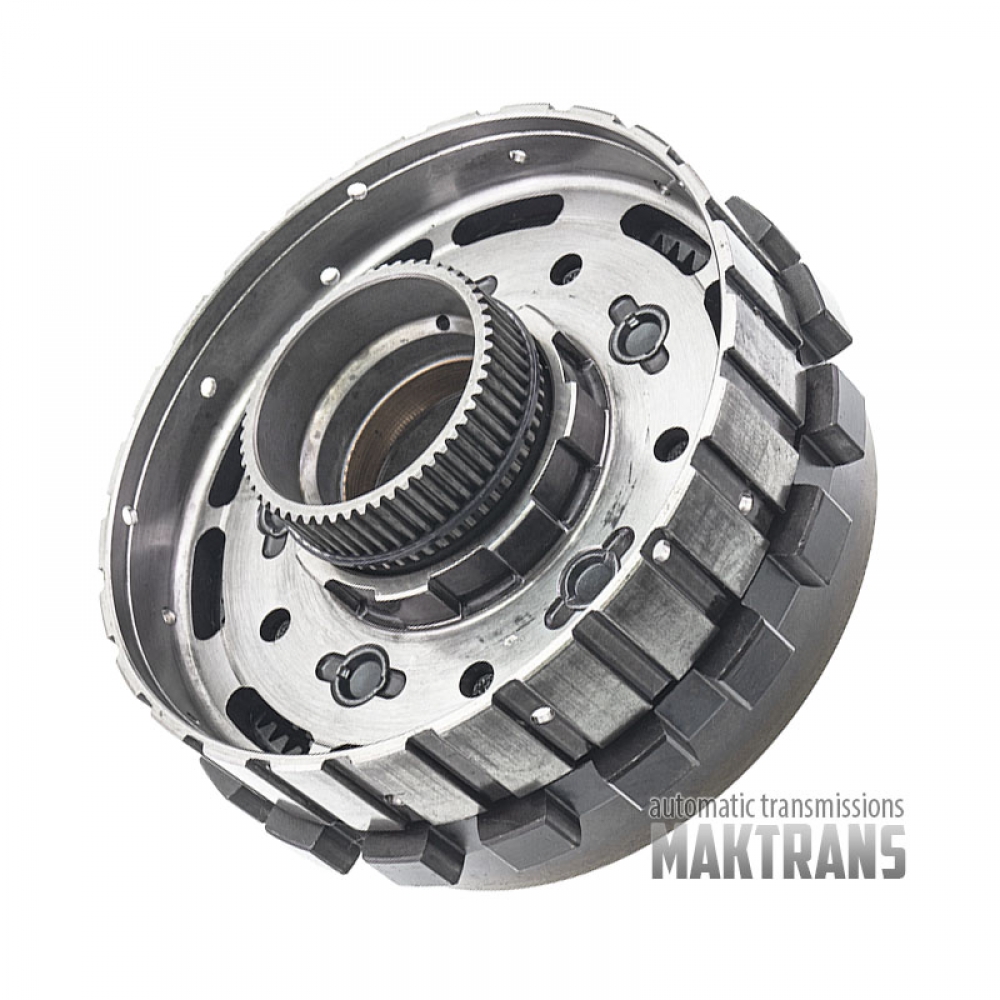

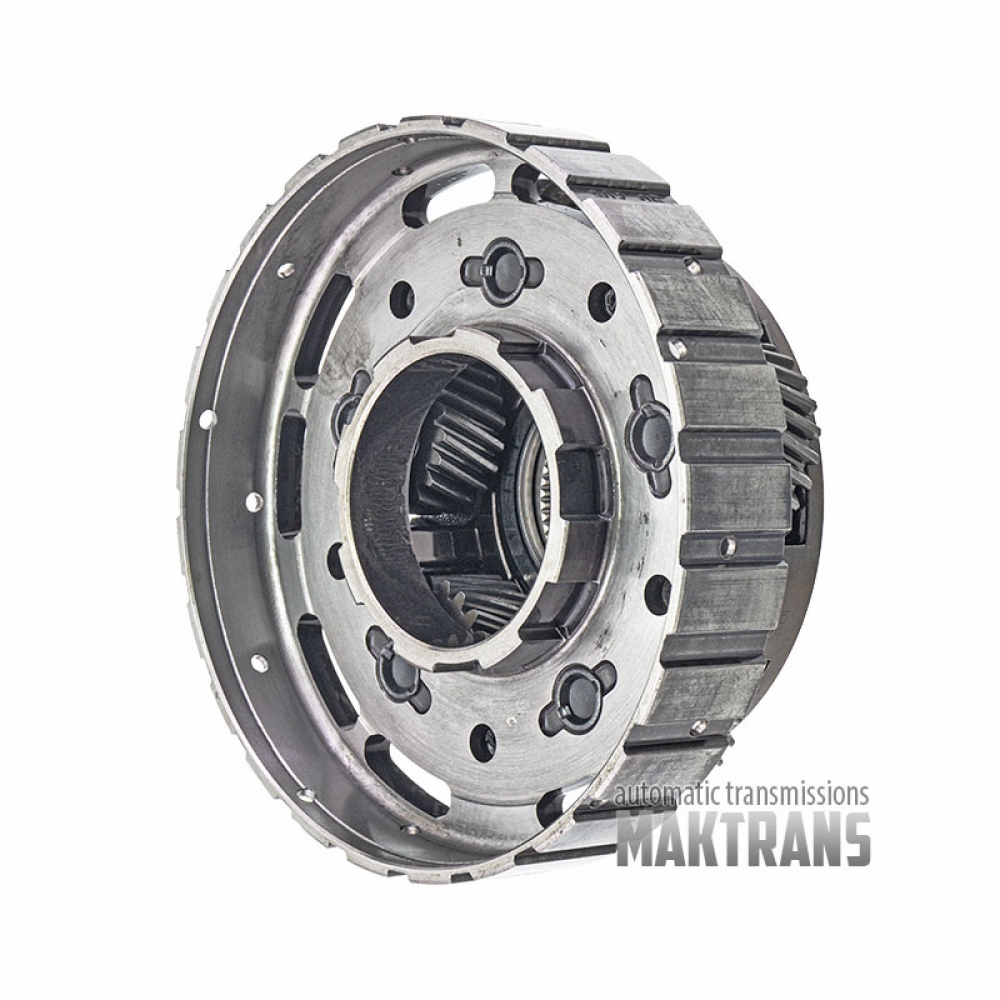

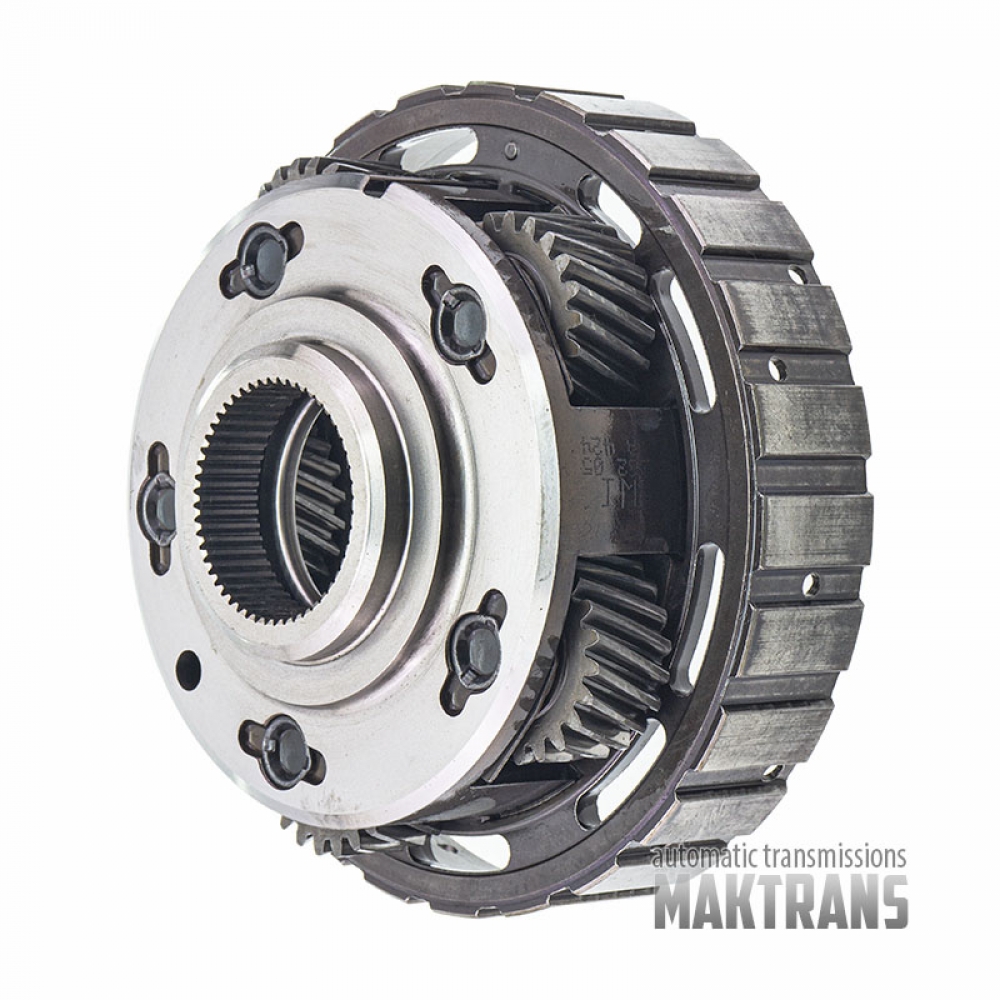

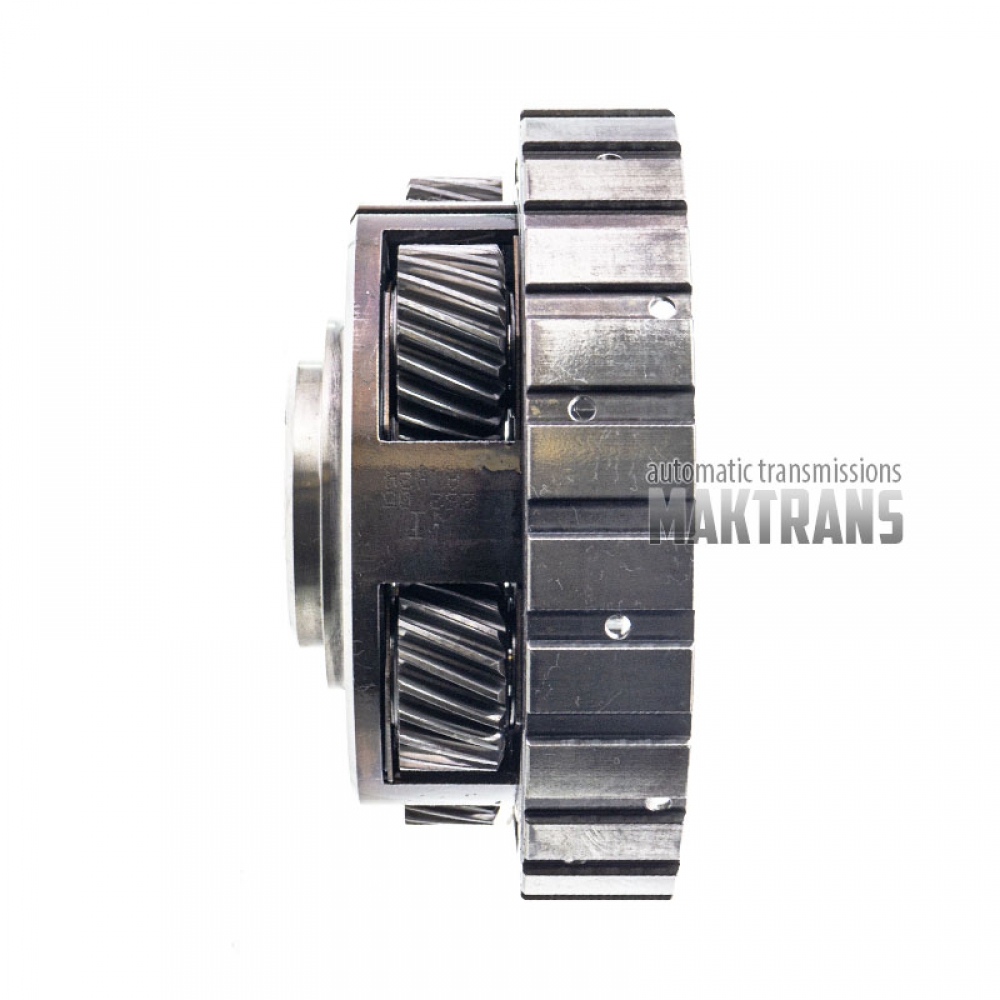

Планетарна передача:

• Загальна висота – 67 mm;
• Зовнішній діаметр корпусу – 142.40 mm | 108.05 мм;
• Кількість шліців на внутрішній стороні – 52 шт;
• Кількість сателітів – 5 шт;
• Кількість зубів на сателіті – 22 шт;

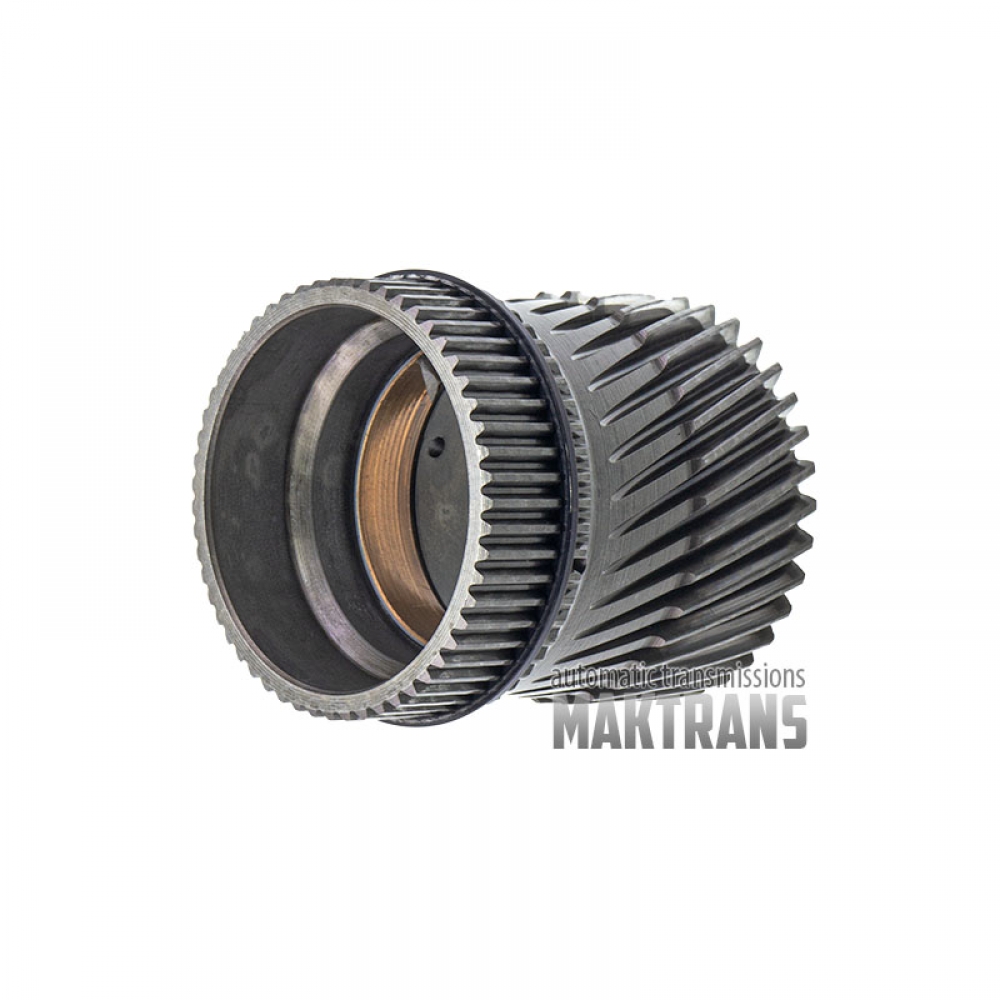

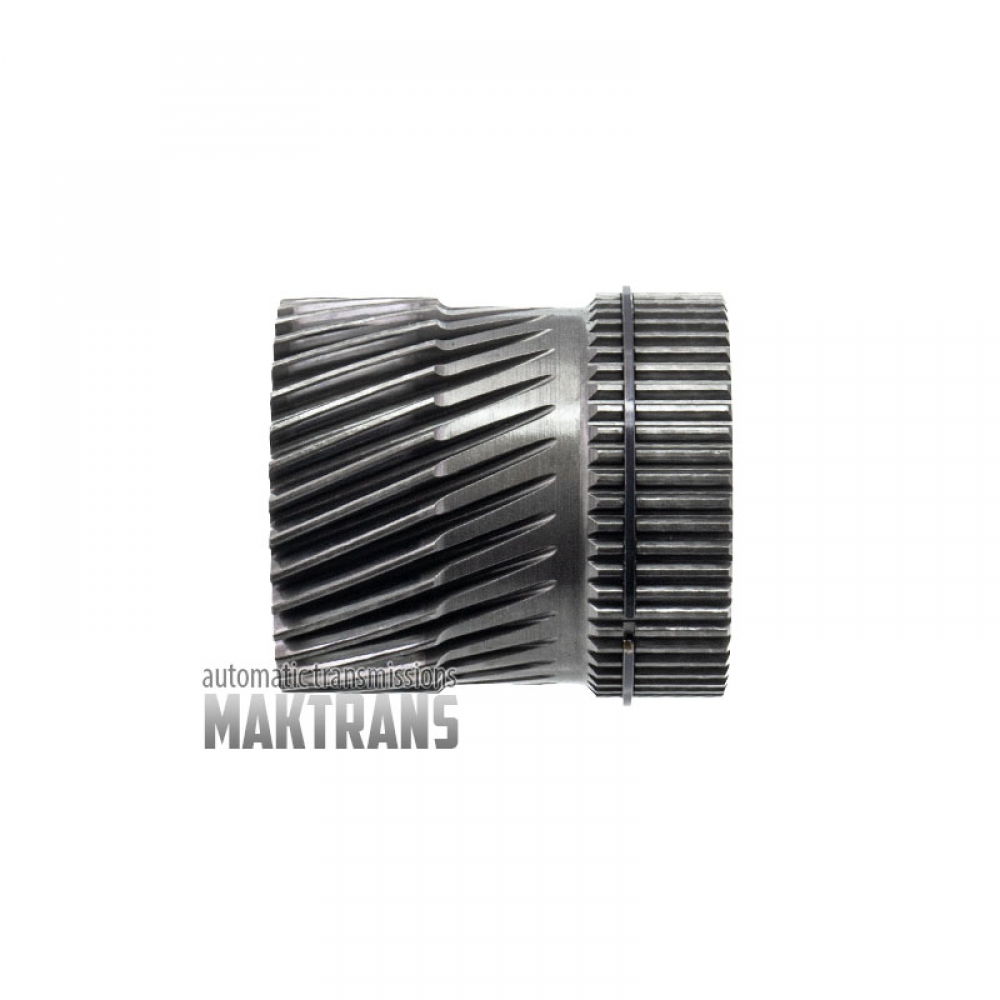

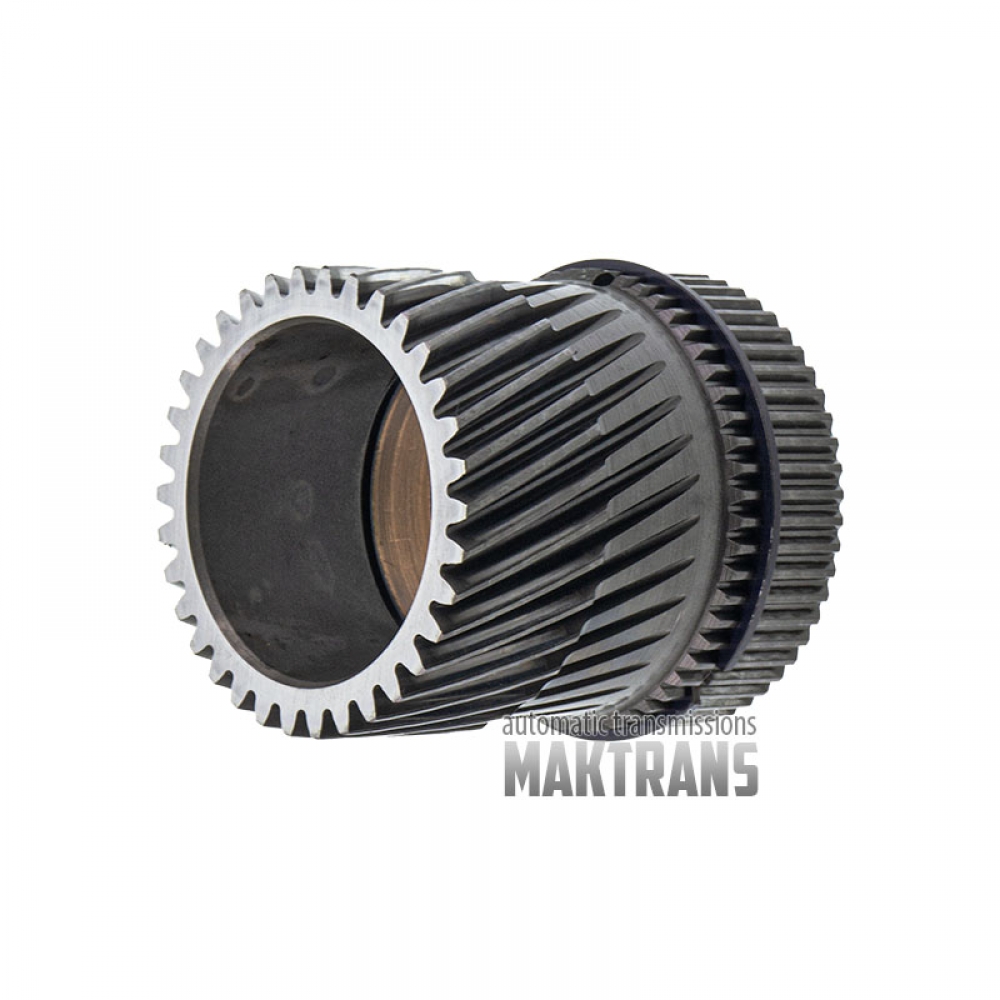

Сонячна шестерня:

• Загальна висота – 61.30 mm;
• Кількість зубів – 34 шт;
• Зовнішній діаметр шестерні - 54.70 мм;
• Кількість шліців – 55 шт;
• Зовнішній діаметр шліцевої частини – 55.85 mm;

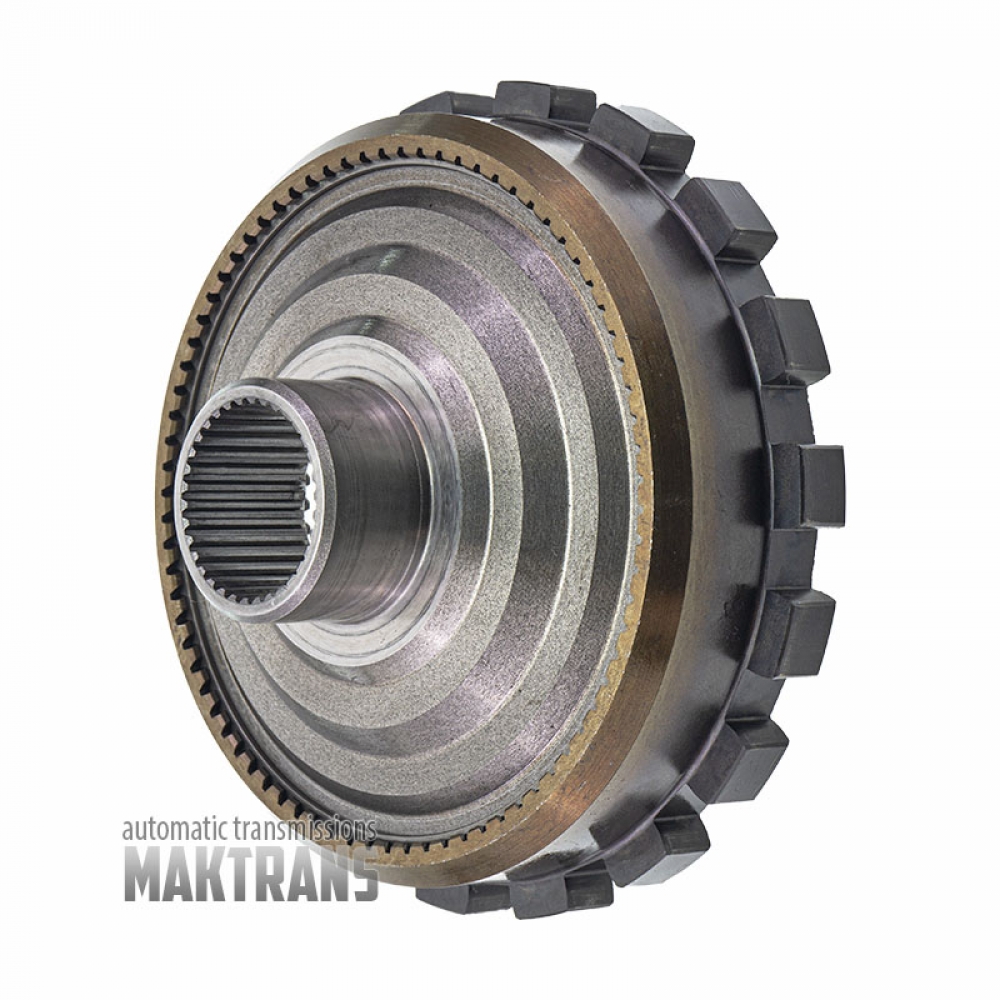

Кільцева шестерня:

• Загальна висота – 68 шт;
• Кількість шліців на внутрішній частині фланця шестені – 34 шт;
• Зовнішній діаметр шийки фланця – 42.15 mm;
• Зовнішній діаметр шестерні – 137.55 mm;
• Кількість зубів паркувальної шестерні – 18 шт;
• Зовнішній діаметр по паркувальній шестірні - 151.55 мм;

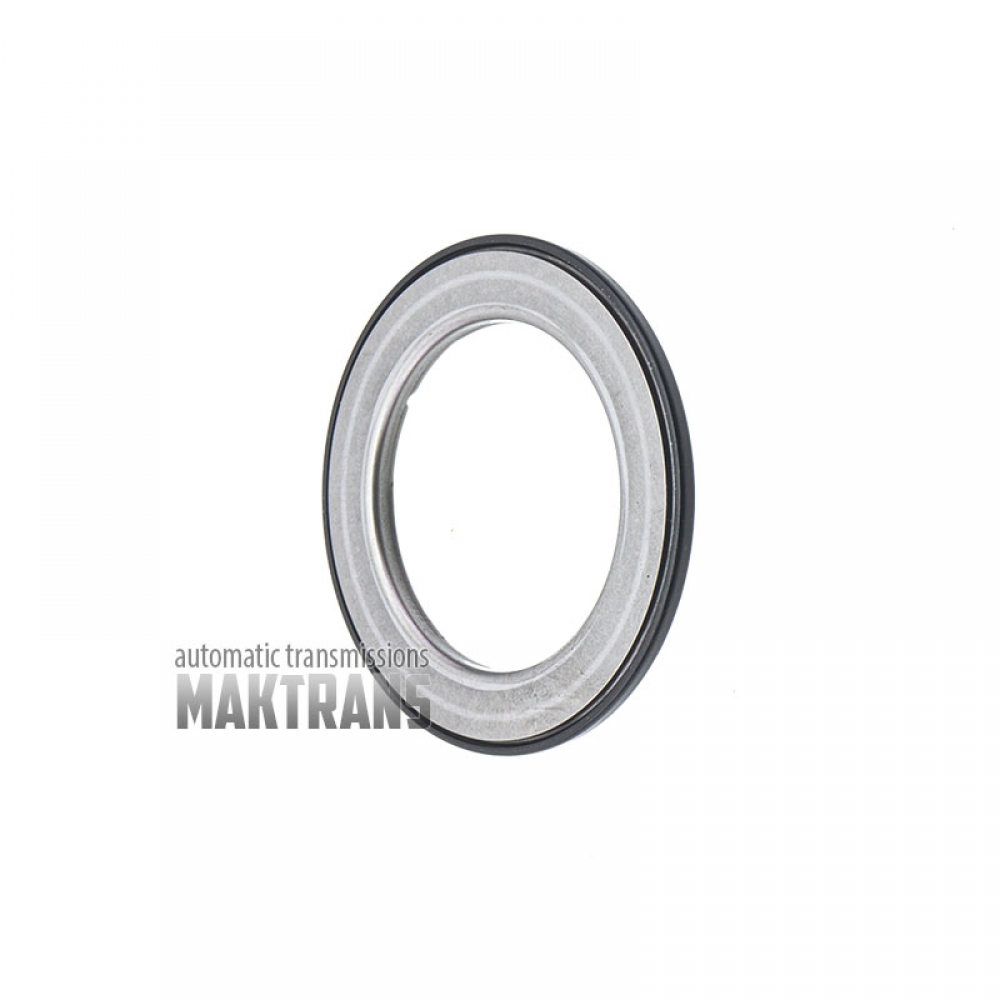

Голчасті упорні підшипники:

Підшипник між планетарною передачею та кільцевою шестернею:

• Зовнішній діаметр – 71.95 mm;
• Внутрішній діаметр – 52.30 mm;
• Товщина – 3.25 mm;

Підшипник між кільцевою шестернею та корпусом:

• Зовнішній діаметр – 64.35 mm;
• Внутрішній діаметр – 42.95 mm;
• Товщина – 3.55 мм;

Теги: 24241237 24241240 08642215 24233619 24225931 08642220 24241250 08642909
