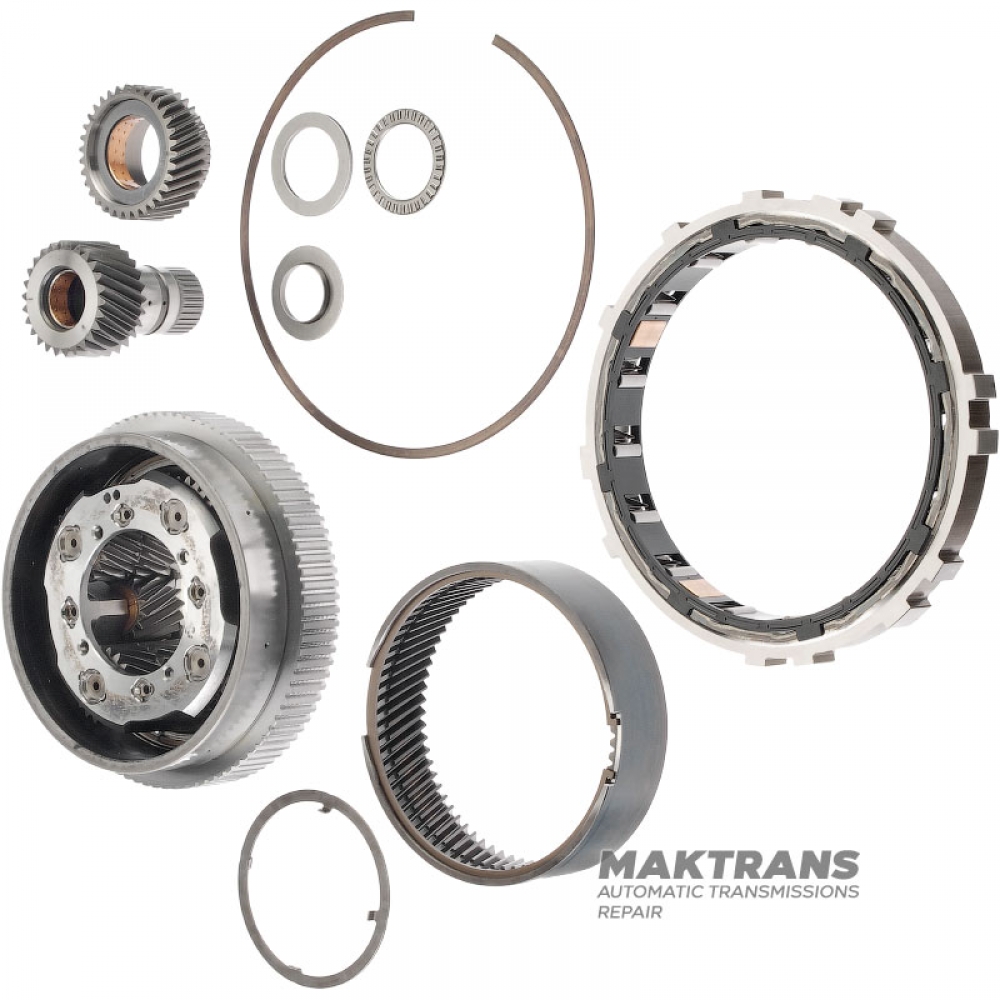

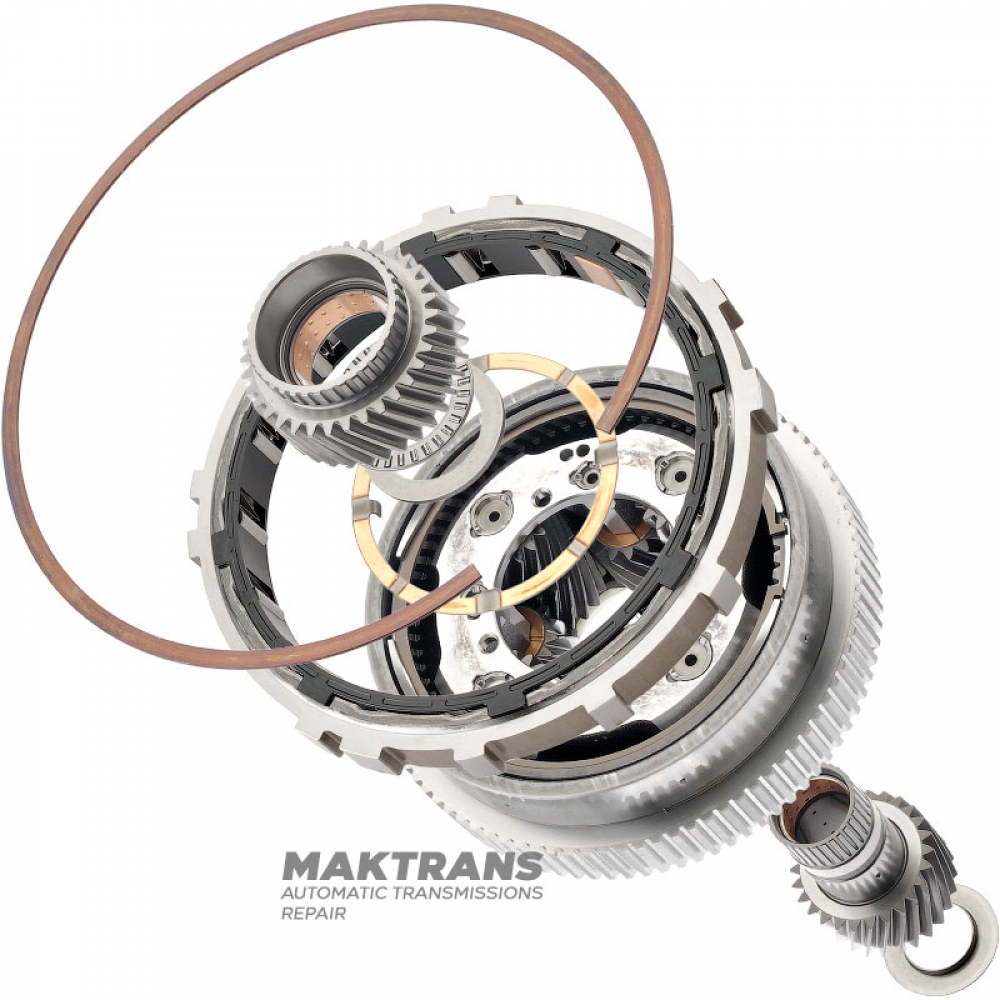

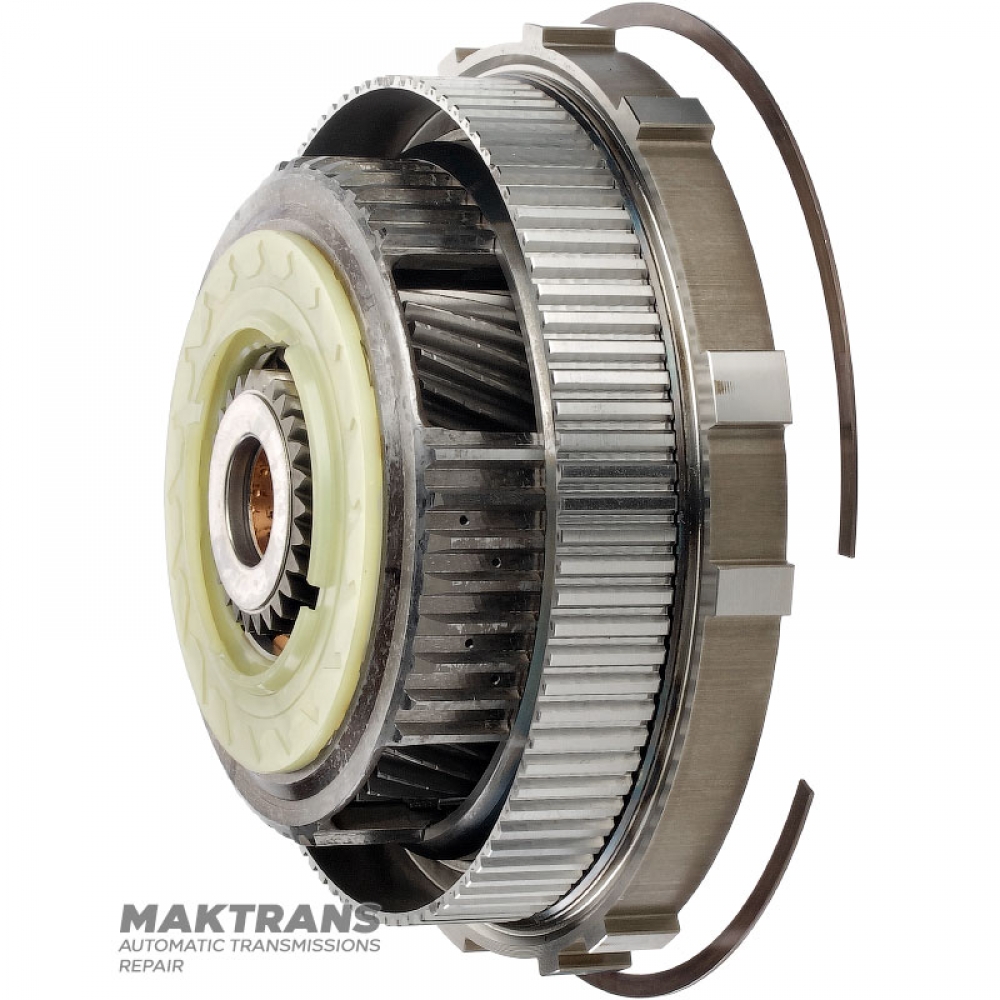

Задня планетарна передача (з обгінною муфтою) AISIN WARNER AWF8G45 - 4 сателіти (18 зубів) / 4 сателіти (15 зубів)

Планетарна передача:

• Загальна висота – 80 мм;
• Зовнішній діаметр робочої частини обгінної муфти – 153.25 мм;
• Зовнішній діаметр хаба B2 Brake – 171.90 мм;
• Кількість зубів на хабі B2 Brake – 90 шт.;
• Зовнішній діаметр хаба C2 Clutch – 138.40 мм;
• Кількість зубів на хабі C2 Clutch – 32 шт.;
• Сателіти передньої сонячної шестерні - 4 сателіти (18 зубів);
• Сателіти задньої планетарної передачі - 4 сателіти (15 зубів);


Сонячні шестерні:

Передня (коротка):

• Загальна висота – 33 мм;
• Внутрішній діаметр втулки – 33.30 мм;
• Кількість зубів – 34 шт.;
• Зовнішній діаметр шестерні – 62.85 мм;
• Кількість шліців – 38 шт.;
• Зовнішній діаметр шліцевої частини – 47.80 мм;

Задня (довга):

• Загальна висота – 78.80 мм;
• Внутрішній діаметр втулки – 24.30 мм;
• Кількість шліців – 32 шт.;
• Зовнішній діаметр шліцевої частини – 32.15 мм;
• Зовнішній діаметр робочої частини шийки – 33.20 мм;
• Кількість зубів на шестірні – 26 шт.;
• Зовнішній діаметр шестерні – 53.40 мм;


Кільцева шестерня:

• Висота – 38.50 мм;
• Зовнішній діаметр – 139.40 мм;
• Кількість зубів – 70 шт.;
