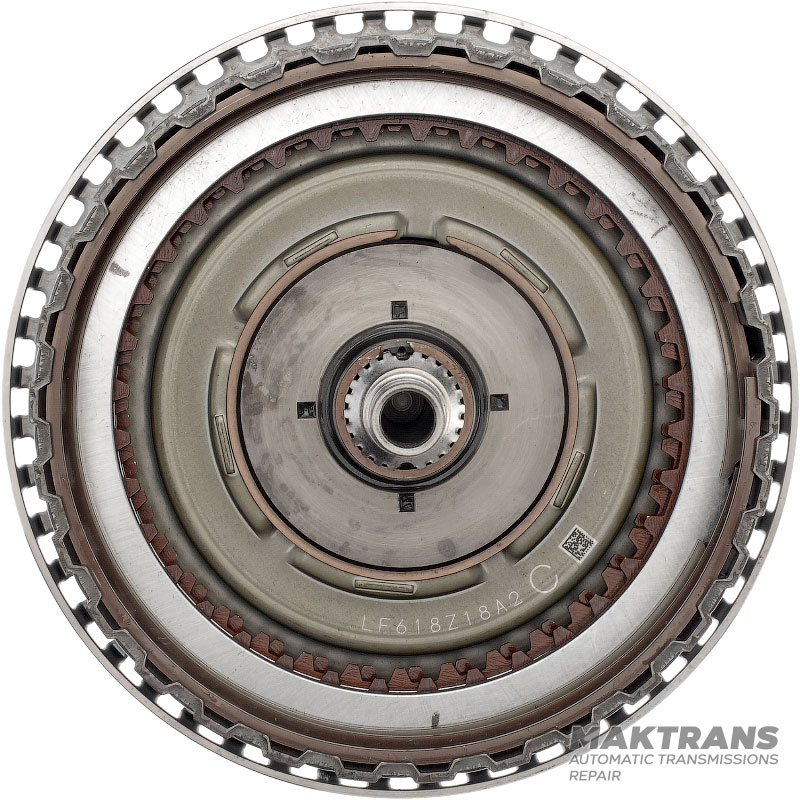

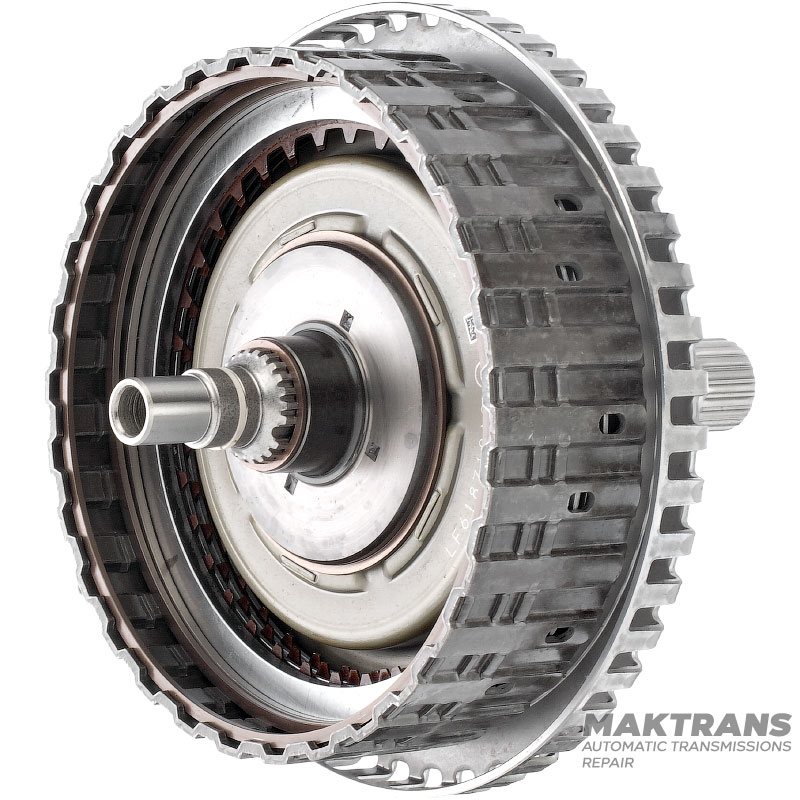

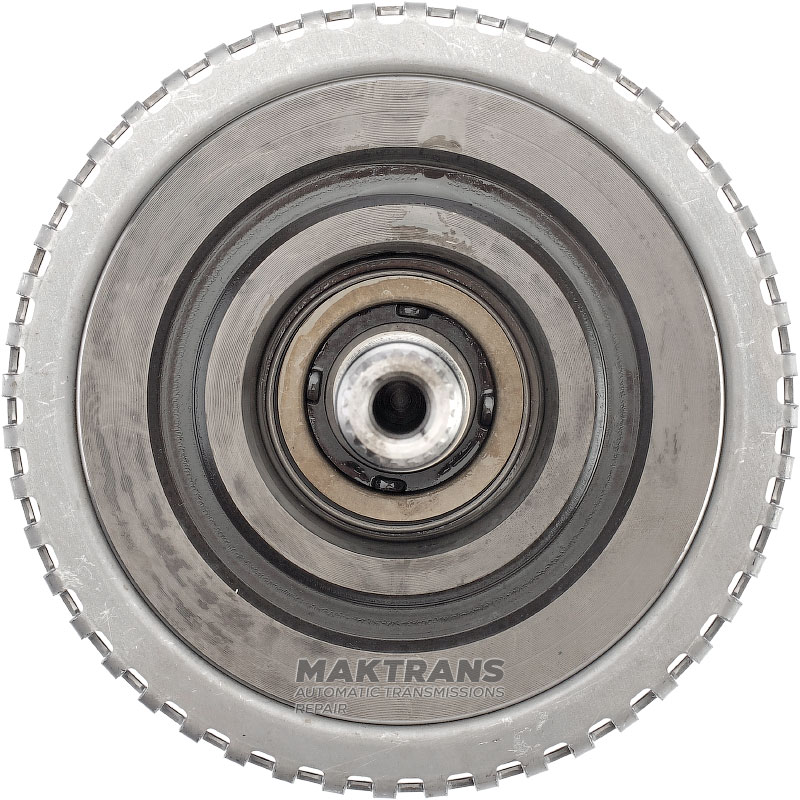

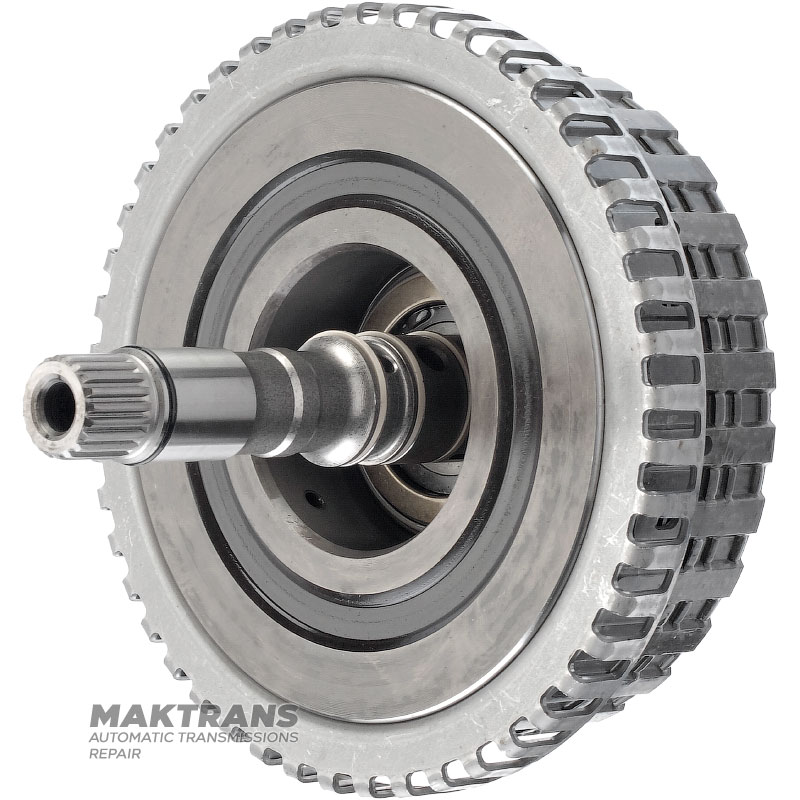

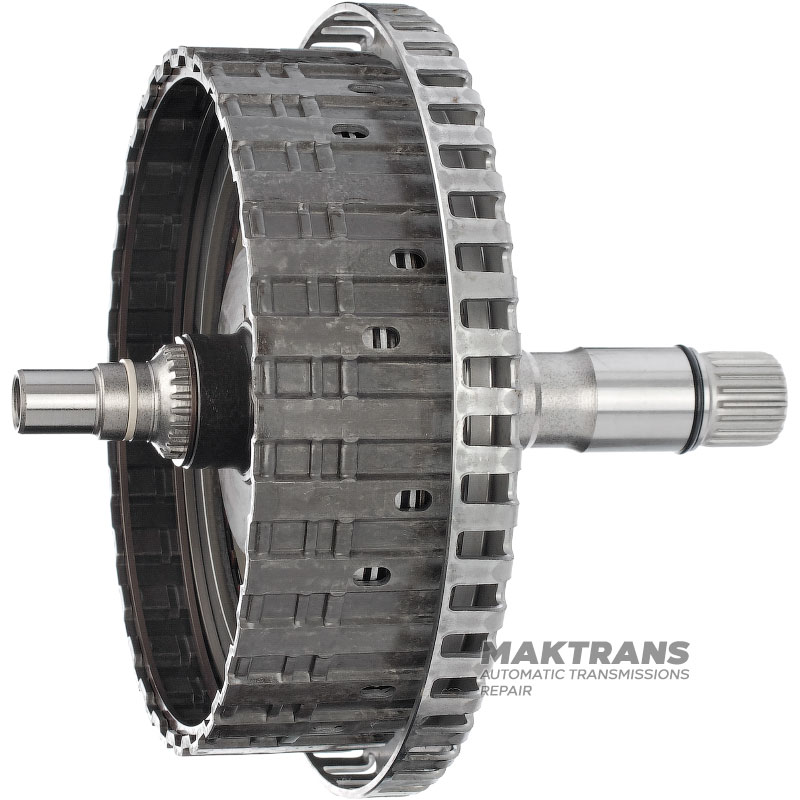

Вхідний вал / барабана FORWARD Clutch JATCO CVT JF016E, JF017E - знято з нових трансмісій

Вхідний вал:

• Загальна висота – 170.30 mm;
• Зовнішній діаметр по кільцям тефлоновим - 27.80 mm;

Зовнішні діаметри робочих частин валу:

• 23.55 мм;
• 14 мм;

Кількість шліців на валу:

• 20 шліців (нар.Ø 21.55 мм);
• 22 шліци (нар.Ø 24.40 mm);

Барабан зчеплення FORWARD:

• Загальна висота – 50 мм;
• Зовнішній діаметр вінця датчика швидкості – 170 mm;
• Зовнішній діаметр барабана – 149.55 mm;
• Внутрішній діаметр під маточину - 63.85 мм;
• Кількість шліців на внутрішній стороні – 24 шт.;

Комплект сталевих та фрикційних дисків FORWARD Clutch:

• Загальна товщина комплекту – 13.05 мм;

Диск опорний:

• Товщина – 4.20 mm;
• Внутрішній діаметр – 119.80 mm;
• Кількість зубів – 30 шт.;
• Кількість дисків у комплекті – 1 шт.;

Диск фрикційний:

• Товщина – 1.50 mm;
• Зовнішній діаметр – 137.90 mm;
• Кількість зубів – 36 шт.;
• Кількість дисків у комплекті – 3 шт.;

Диск сталевий:

• Товщина – 1.40 мм;
• Внутрішній діаметр – 119.45 mm;
• Кількість зубів – 30 шт.;
• Кількість дисків у комплекті – 3 шт.;

Диск пружинний:

• Товщина – 1.60 mm;
• Внутрішній діаметр – 125.90 mm;
• Зовнішній діаметр – 139.20 мм.;
• Кількість дисків у комплекті – 1 шт.
