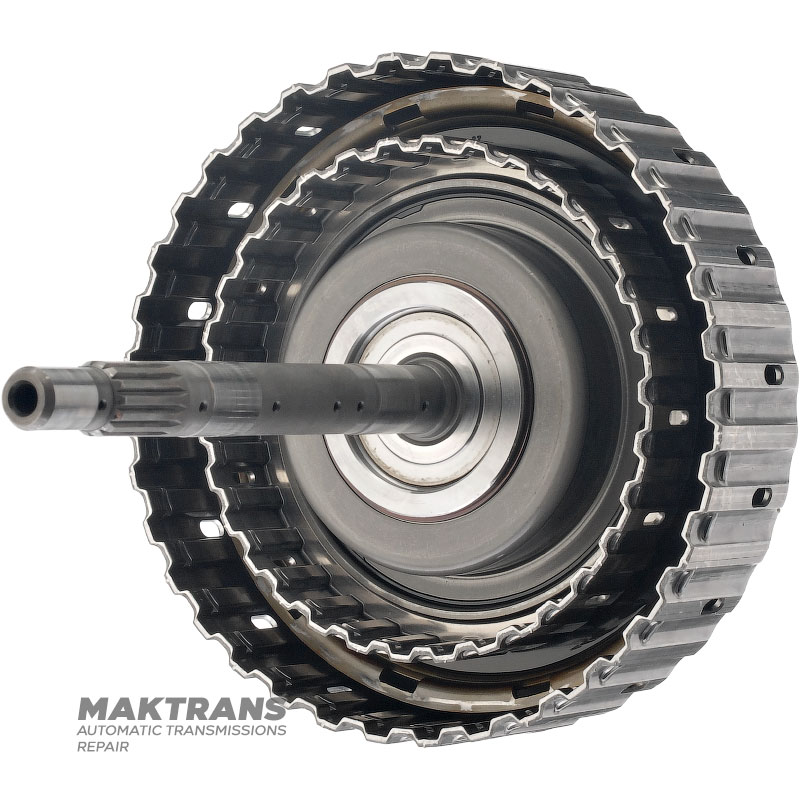

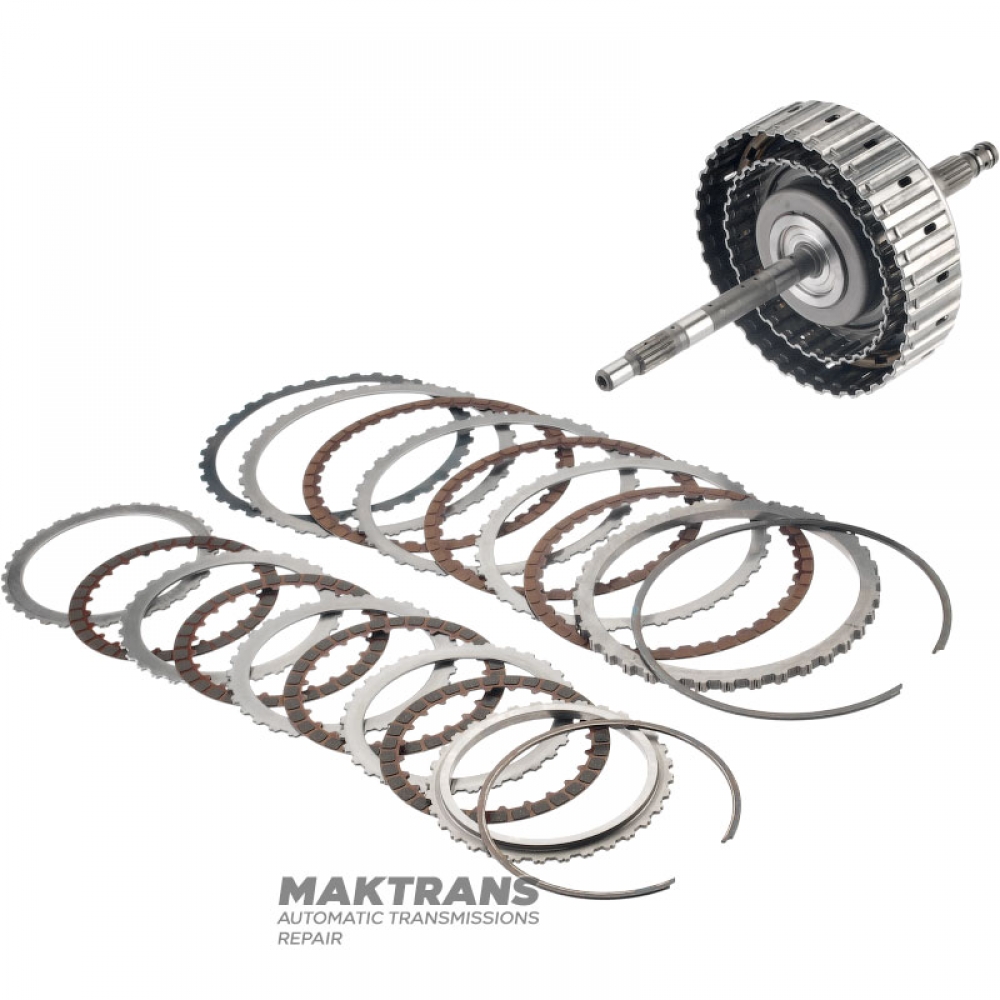

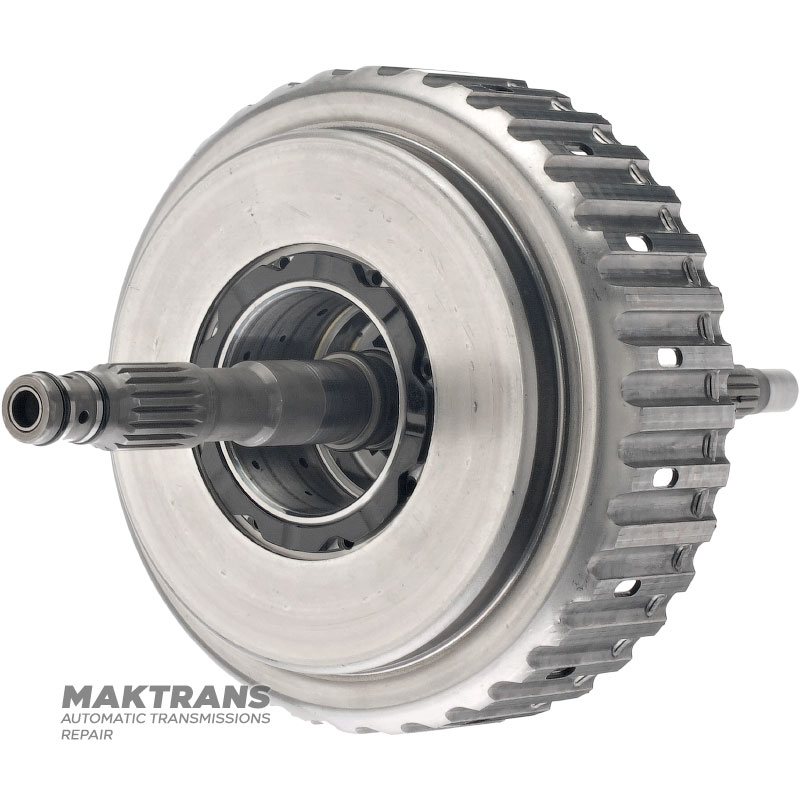

Вхідний вал, барабан HIGH / LOW Clutch MAZDA CW6A-EL, EW6A-EL - загальна довжина валу 308 мм, HIGH Clutch (3 фрикційні диски), LOW Clutch (4 фрикційні диски)

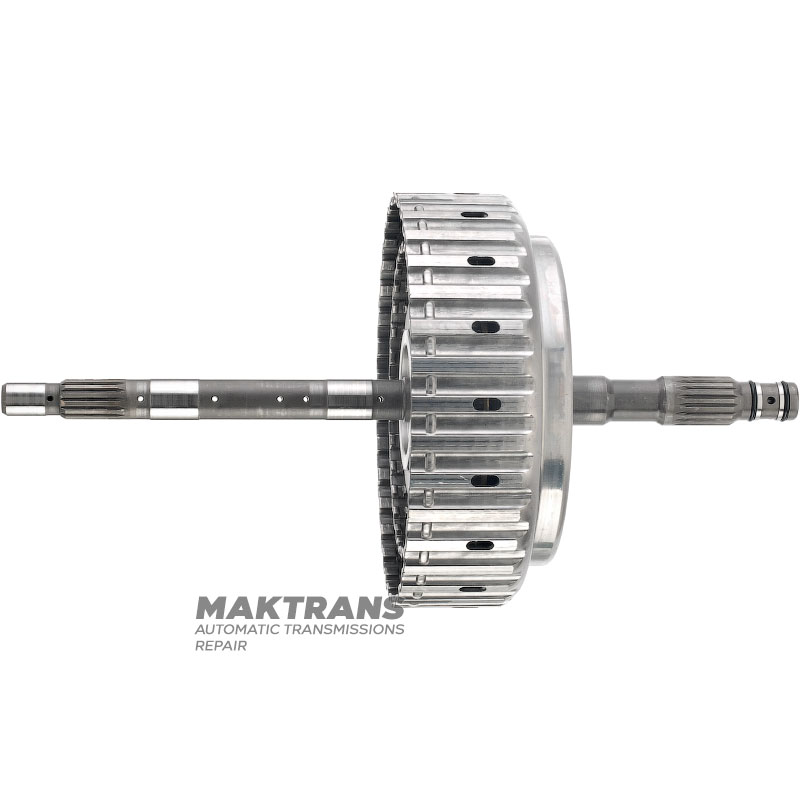

Вхідний вал:

• Загальна довжина валу – 308 мм;


Кількість шліців на валу:

• 14 шліців - нар.Ø 15.60 мм;
• 18 шліців - нар.Ø 19.70 мм;


Барабан HIGH/LOW Clutch:

• Зовнішній діаметр барабана – 132.05 мм;
• Висота від поршня до стопорного кільця HIGH Clutch - 18 мм;
• Висота від поршня до стопорного кільця LOW Clutch - 16 мм;

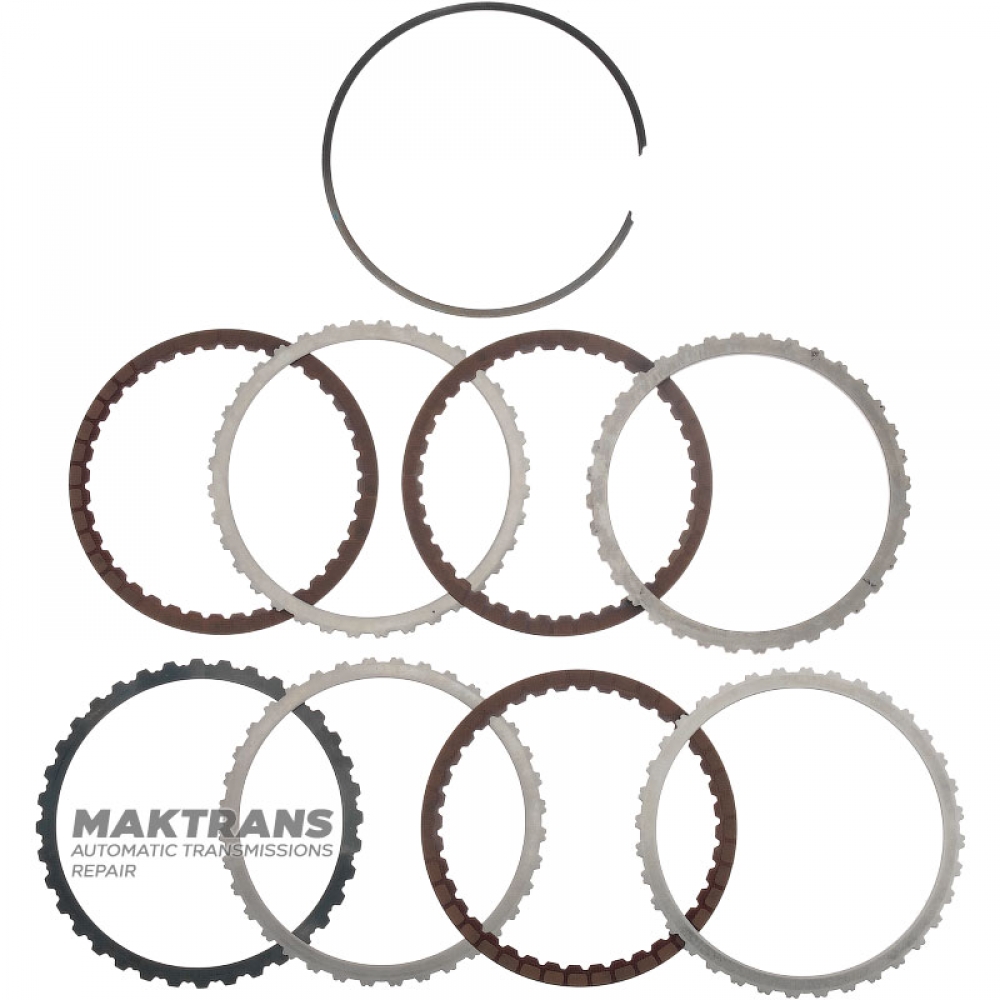

Комплект сталевих та фрикційних дисків HIGH Clutch:

• Загальна товщина комплекту – 16.45 мм;


Диск опорний:

• Товщина – 6 мм;
• Внутрішній діаметр – 135.15 мм;
• Кількість зубів – 36 шт.;
• Кількість дисків у комплекті – 1 шт.;


Диск фрикційний:

• Товщина – 1.60 мм;
• Зовнішній діаметр – 150 мм;
• Кількість зубів – 40 шт.;
• Кількість дисків у комплекті – 3 шт.;


Диск сталевий:

• Товщина – 1.80 мм;
• Внутрішній діаметр – 135 мм;
• Кількість зубів – 36 шт.;
• Кількість дисків у комплекті – 3 шт.;


Диск пружинний:

• Товщина – 0.90 мм;
• Внутрішній діаметр – 135 мм;
• Кількість зубів – 36 шт.;
• Кількість дисків у комплекті – 1 шт.;

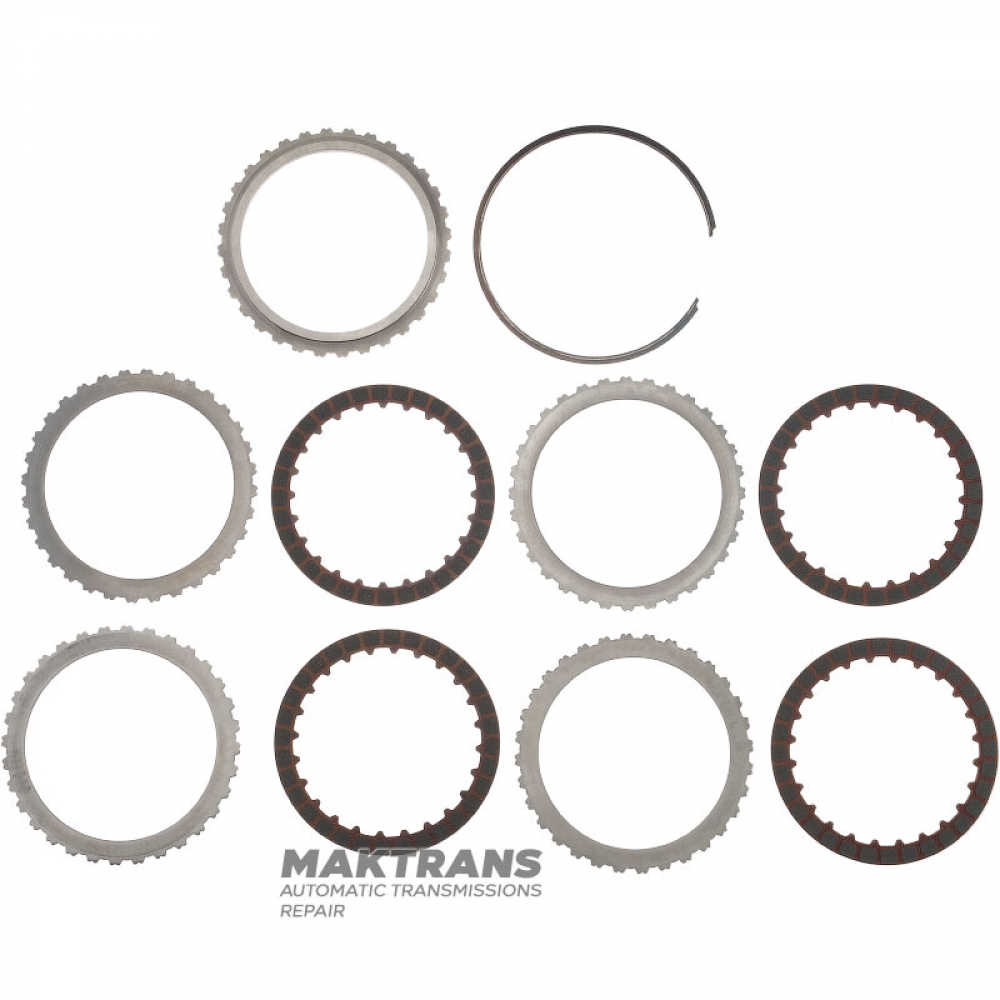

Комплект сталевих та фрикційних дисків LOW Clutch:

• Загальна товщина комплекту – 15.75 мм (19.10 мм);


Диск опорний:

• Товщина – 2.17 мм (5.50 мм);
• Внутрішній діаметр – 94.05 мм;
• Кількість зубів – 32 шт.;
• Кількість дисків у комплекті – 1 шт.;


Диск фрикційний:

• Товщина – 1.60 мм;
• Зовнішній діаметр – 111.60 мм;
• Кількість зубів – 24 шт.;
• Кількість дисків у комплекті – 4 шт.;


Диск сталевий:

• Товщина – 1.80 мм;
• Внутрішній діаметр – 94.15 мм;
• Кількість зубів – 24 шт.;
• Кількість дисків у комплекті – 4 шт.;

Теги: FZ11-19-5GX, FZ11-19-571, FZ11-19-580, FZ11-19-578, FZ11-19-5K2, FZ11-19-334, FZ11-19-590, FZ11-19-5F2
