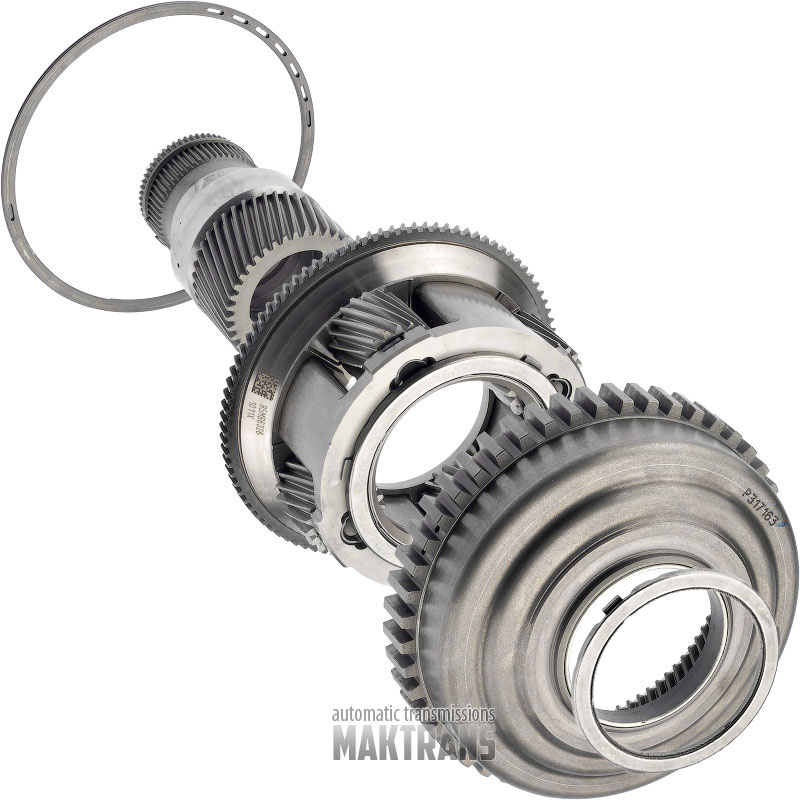

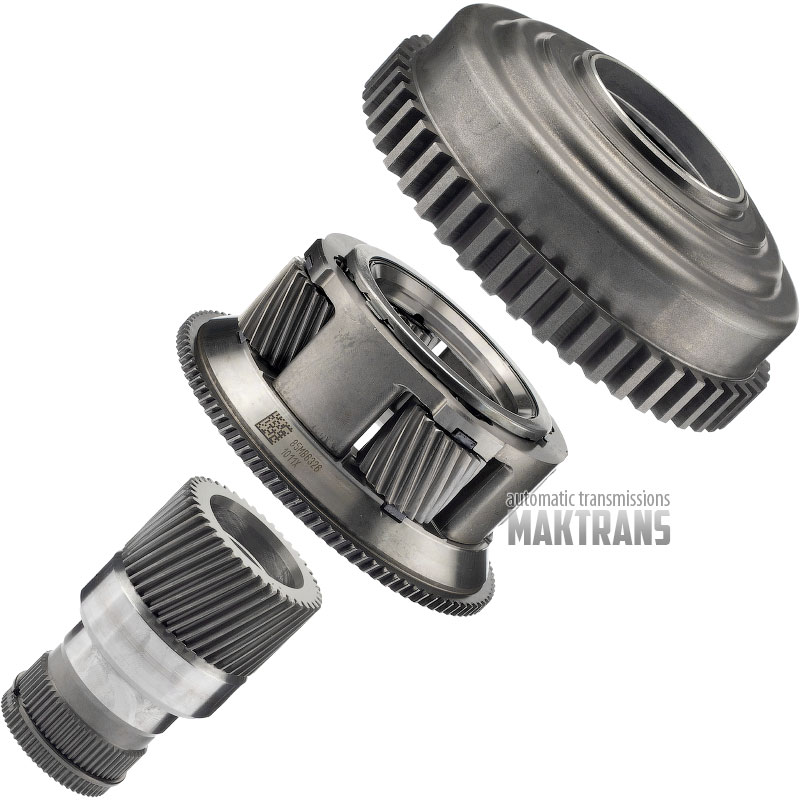

Планетрана передача Reaction GM 8L45 / [4 стаеліти (19 зуби на сателітах), сонячна шестерня 41 зуб (нар.Ø 55.15 mm), кільцева шестерня 79 зубів]

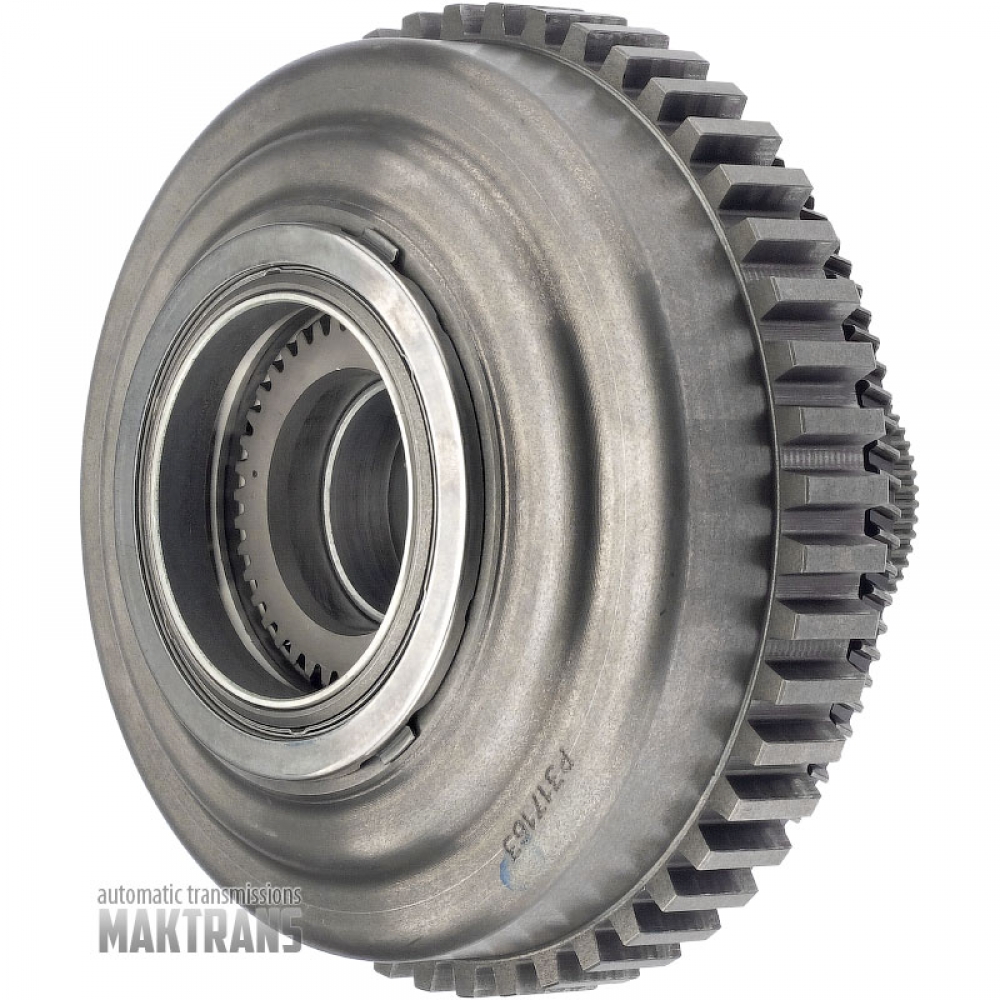

Кільцева шестерня:

• Загальна висота – 49 мм;
• Внутрішній діаметр втулки – 55.95 mm;
• Кількість зубів на зовнішньому зубчастому вінці – 48 шт.;
• Зовнішній діаметр зовнішнього зубчастого вінця – 144.15 mm;
• Кількість зубів на кільцевій шестерні – 79 шт.;

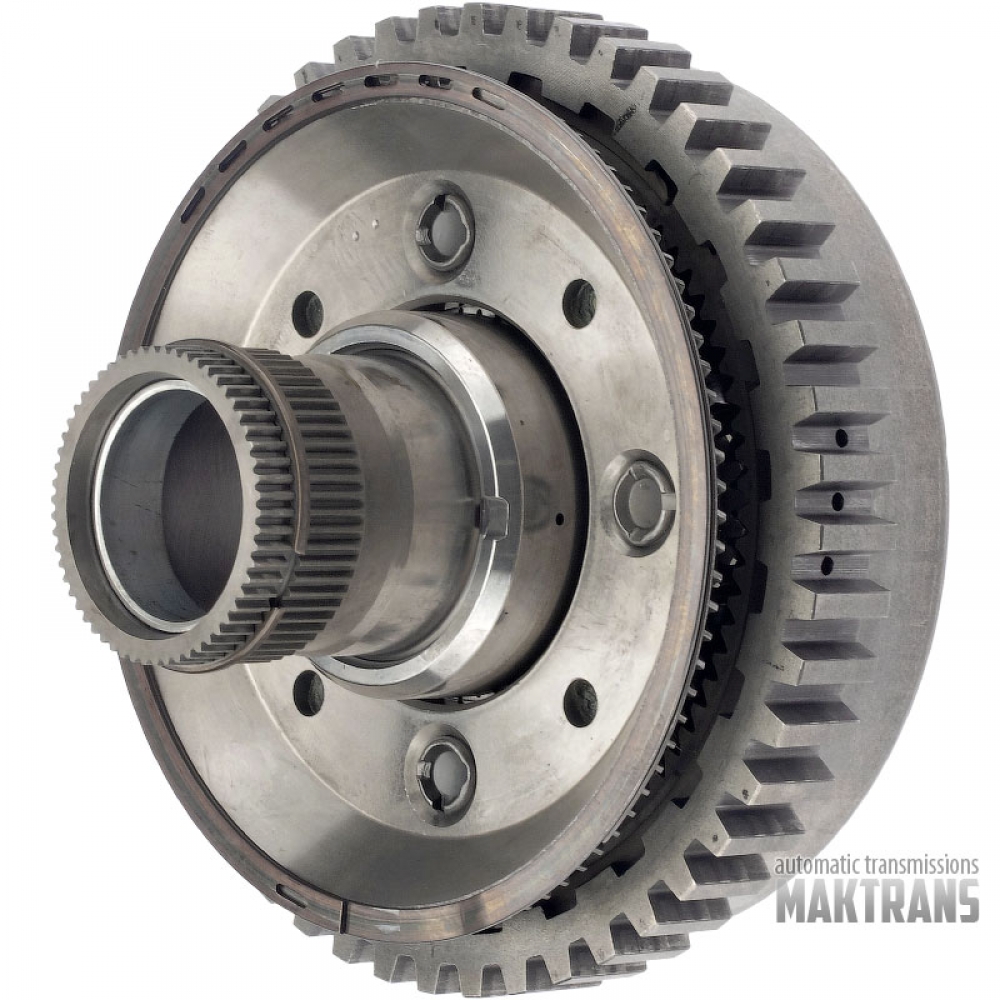

Планетарна передача:

• Загальна висота – 54 мм;
• Зовнішній діаметр корпусу сателітів – 100 mm;
• Кількість сателітів – 4 шт.;
• Кількість зубів на сателітах – 19 шт.;
  Зовнішній діаметр сателітів – 28.45 mm;
• Зовнішній діаметр зовнішнього зубчастого вінця – 124.20 mm;


Сонячна шестерня:

• Загальна висота – 92.50 mm;
• Зовнішній діаметр робочої частини – 55.80 mm;
• Внутрішній діаметр втулки - 33.70 мм (сторона кільцевої шестерні) / 32.25 мм (сторона шліців);
• Кількість шліців – 58 шт.;
• Зовнішній діаметр шліцевої частини – 44.10 mm;
• Кількість зубів на шестірні – 41 шт.;
• Зовнішній діаметр сонячної шестерні – 55.15 mm;
