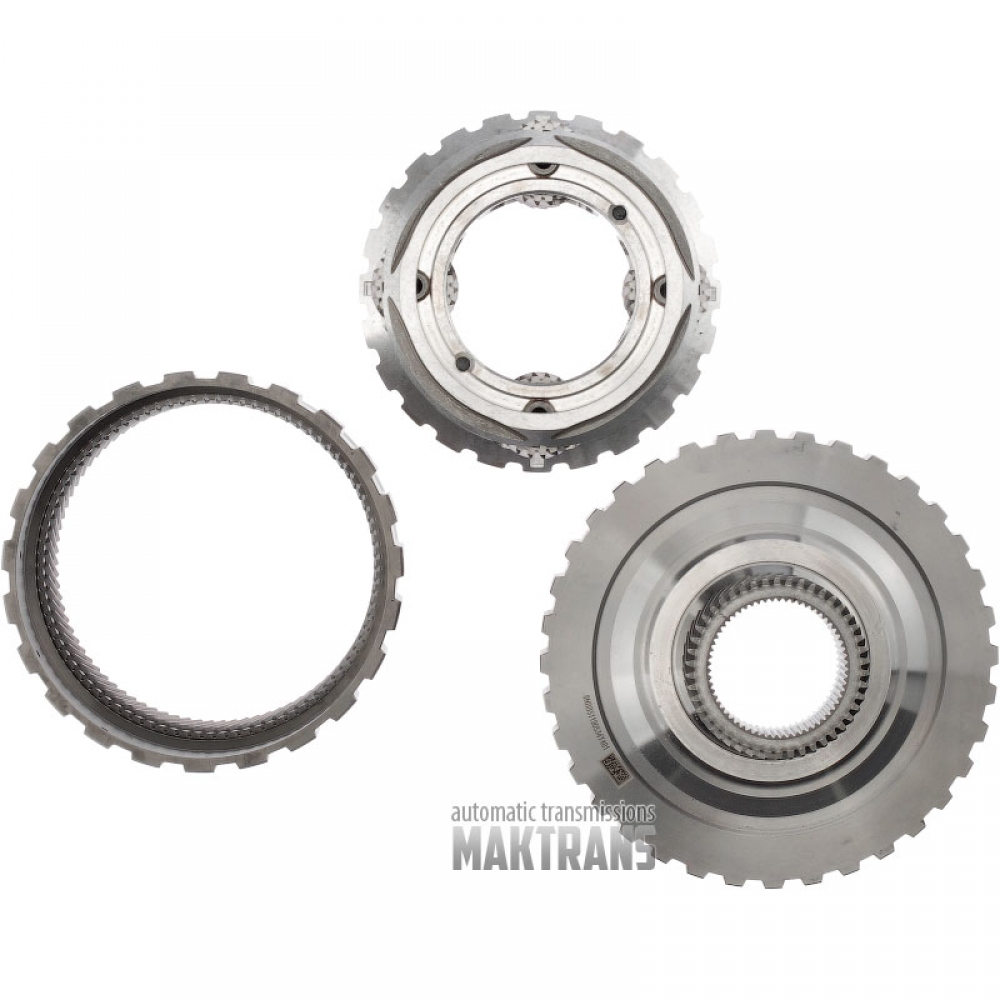

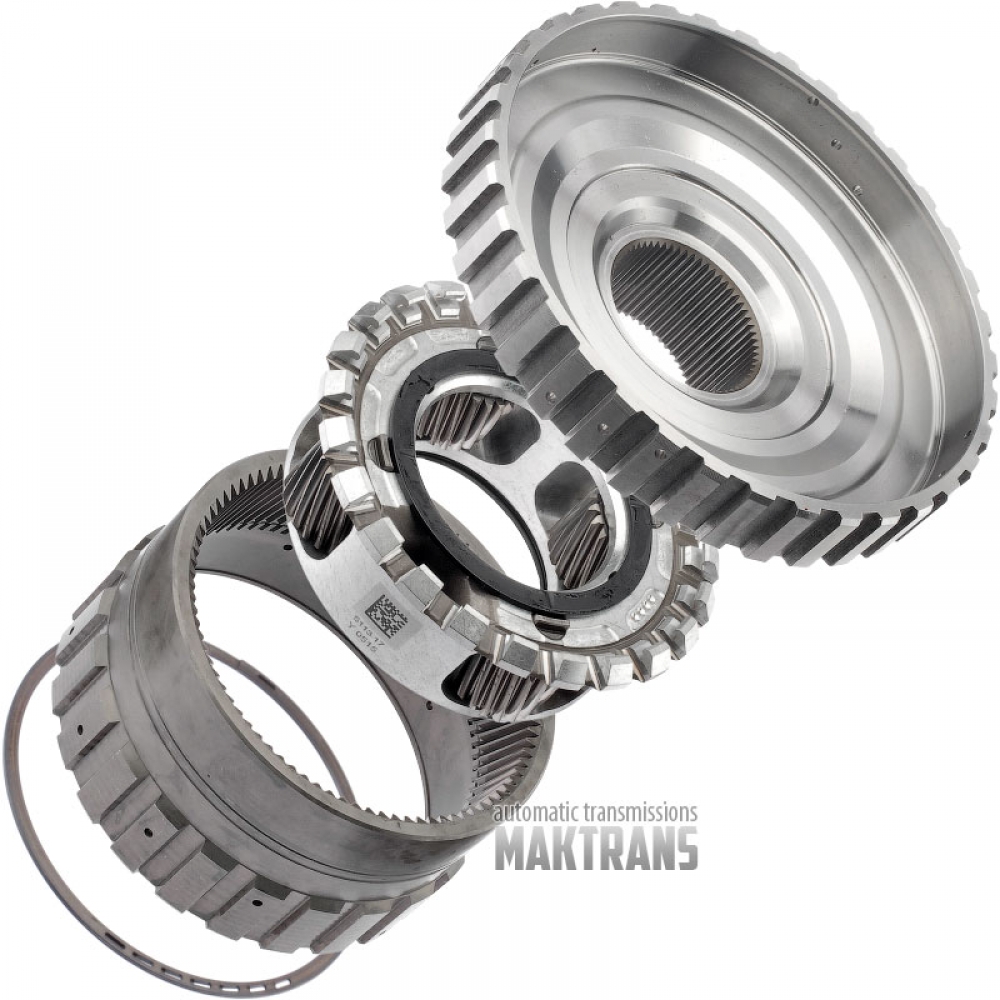

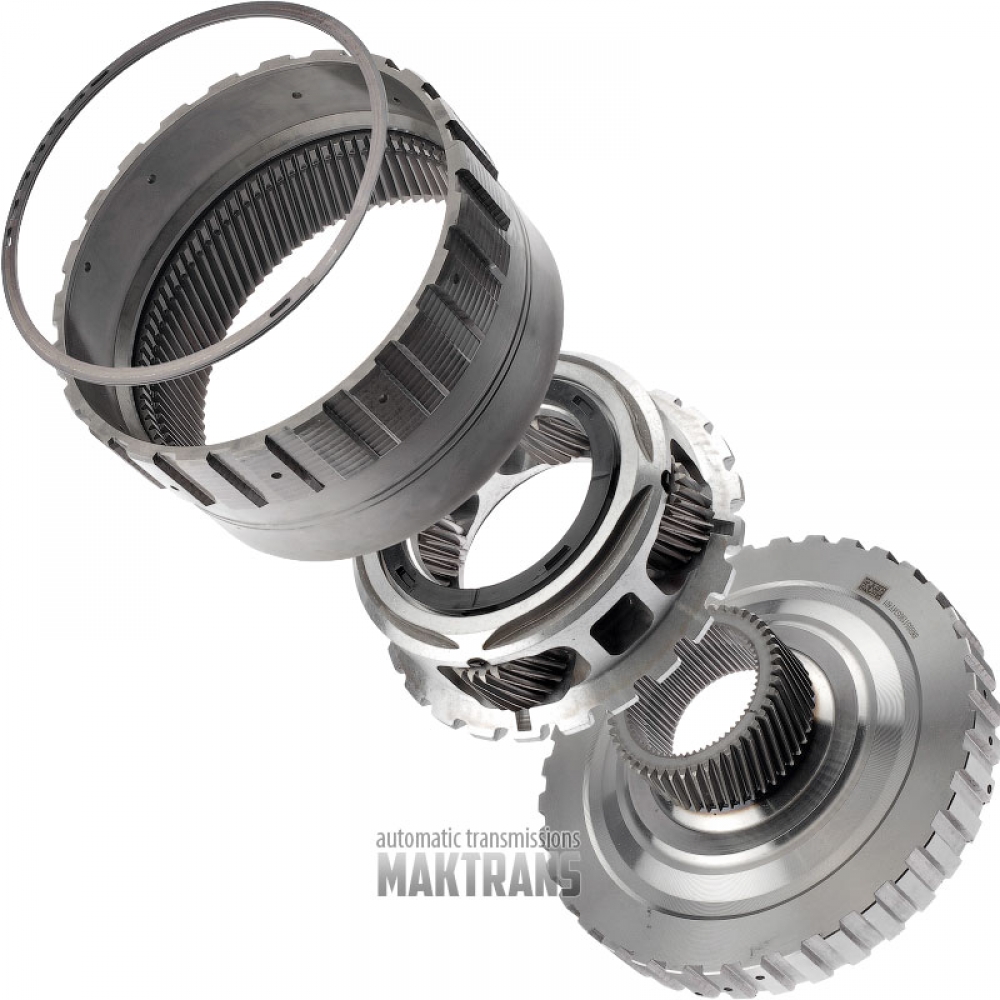

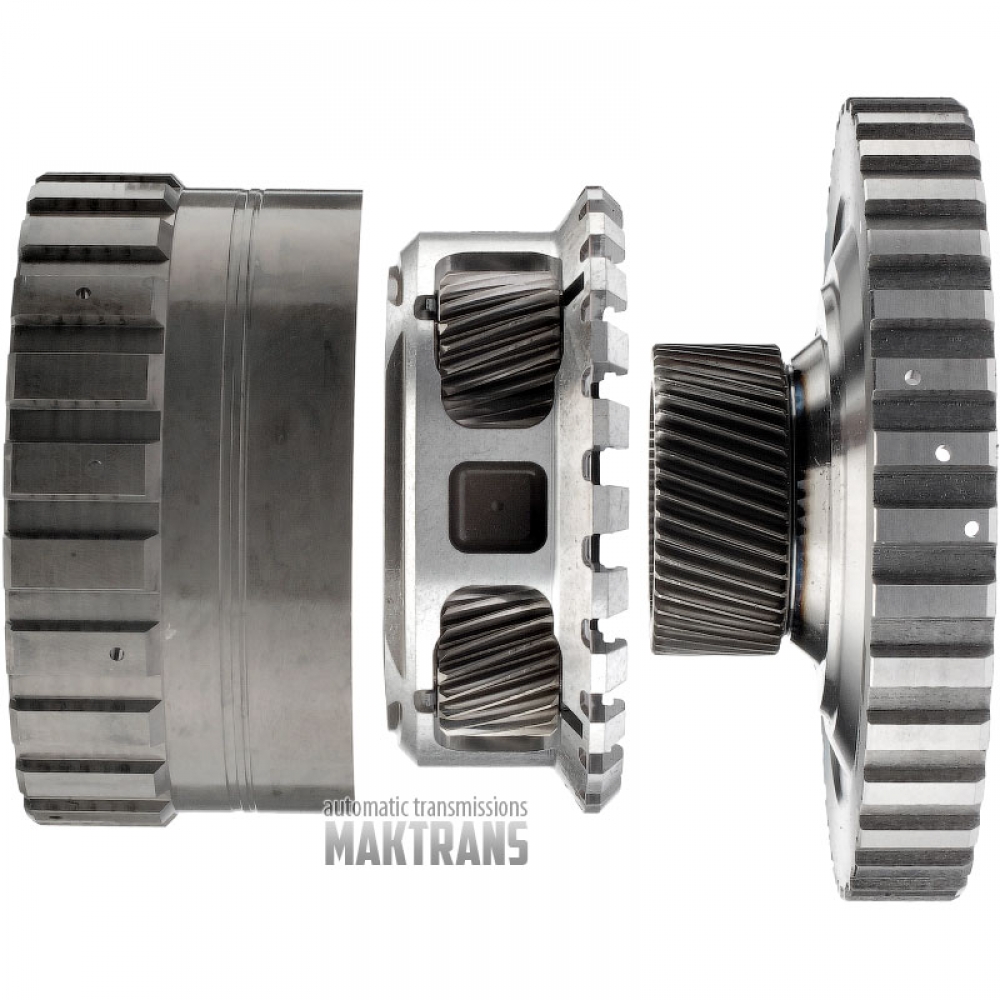

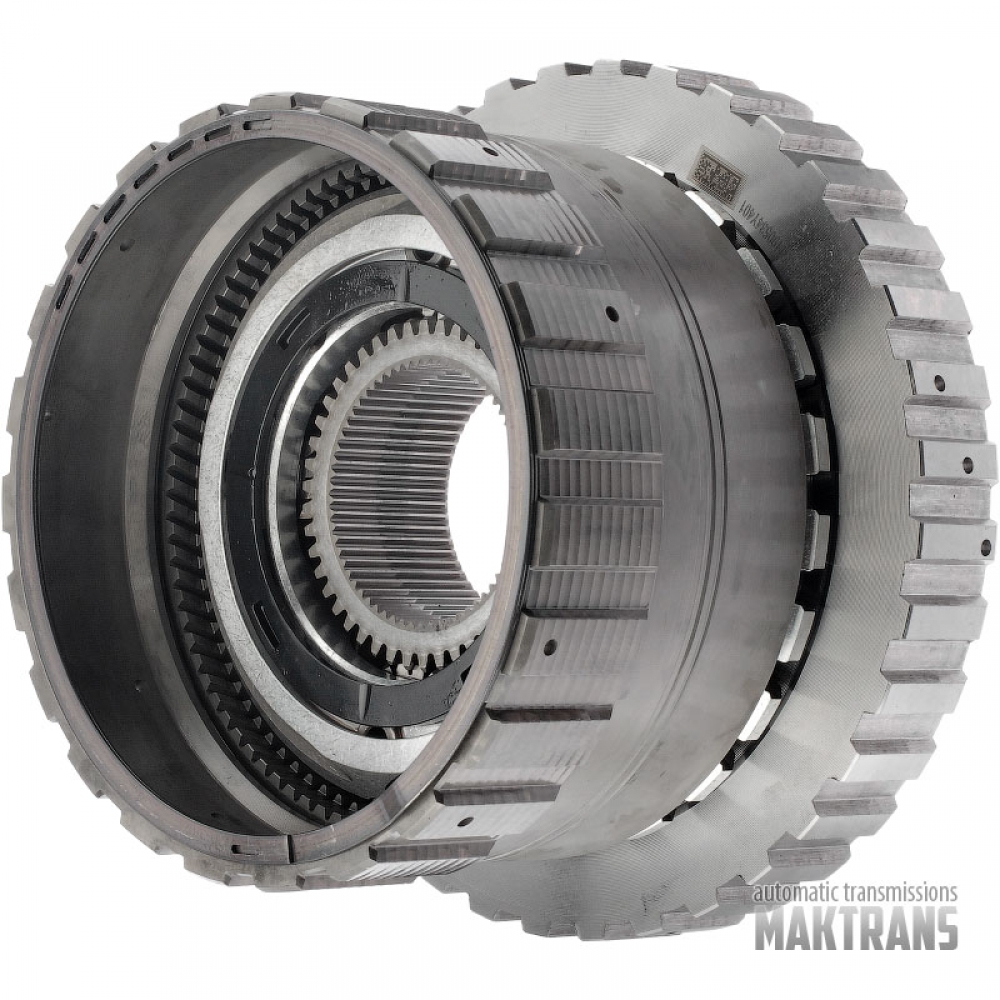

Планетарна передача Input Planetary 8L90 / [4 сателіти (20 зубів на сателіті), сонячна шестерня 46 зуб (нар.Ø 63.80 mm), кільцева шестерня 86 зубів]

Кільцева шестерня:

• Загальна висота – 69.90 mm;
• Зовнішній діаметр – 131.85 mm;
• Кількість зубів на шестірні – 86 шт.;
• Кількість зубів на зовнішній частині – 23 шт.;

Планетарна передача:

• Загальна висота – 48 мм;
• Кількість зубів на зовнішній частині – 24 шт.;
• Зовнішній діаметр зубчастого вінця – 130.55 mm;
• Зовнішній діаметр корпусу планетарної передачі – 111.60 mm;
• Кількість сателітів – 4 шт.;
• Кількість зубів на сателіті – 20 шт.;

Сонячна шестерня:

• Загальна висота – 63 mm;
• Кількість зубів на шестірні – 46 шт.;
• Зовнішній діаметр сонячної шестерні – 63.80 mm;
• Кількість шліців на внутрішній стороні – 62 шт.;
• Кількість зубів на зовнішній стороні хаба – 36 шт.;
• Зовнішній діаметр хаба – 163.90 mm;
