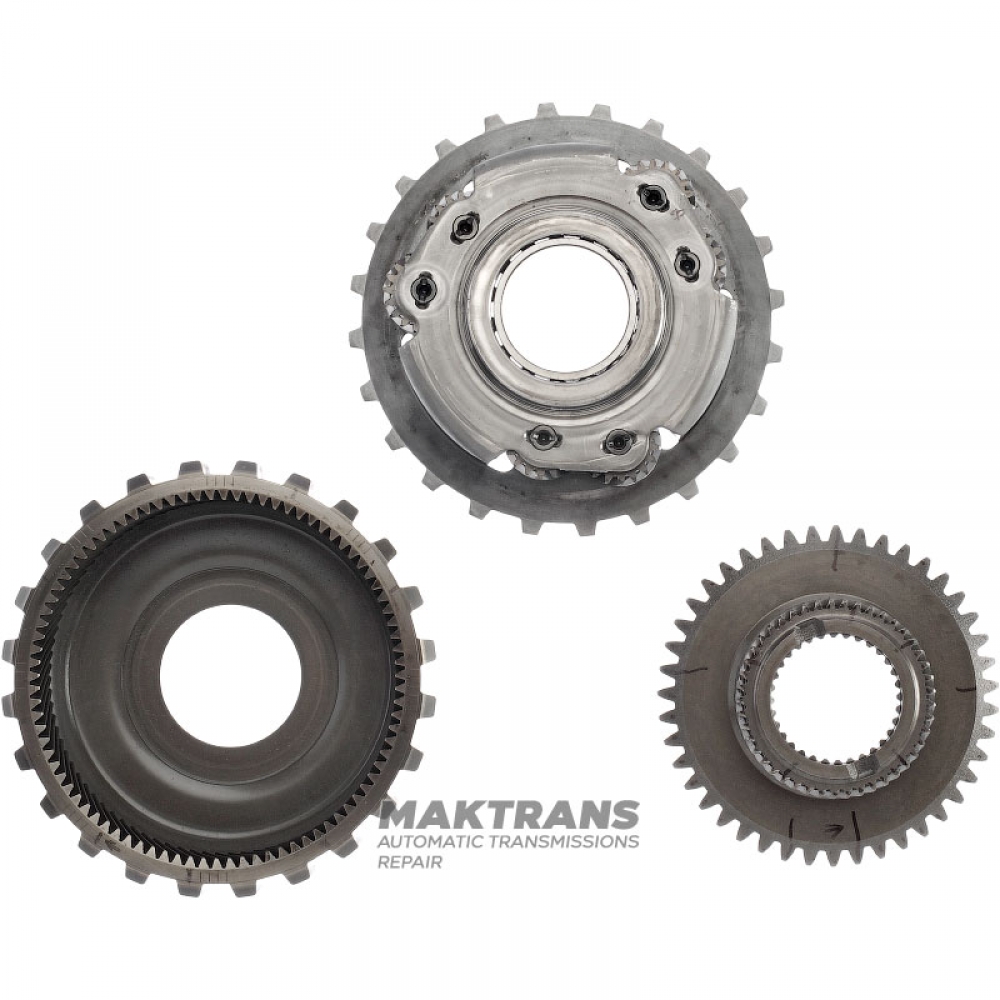

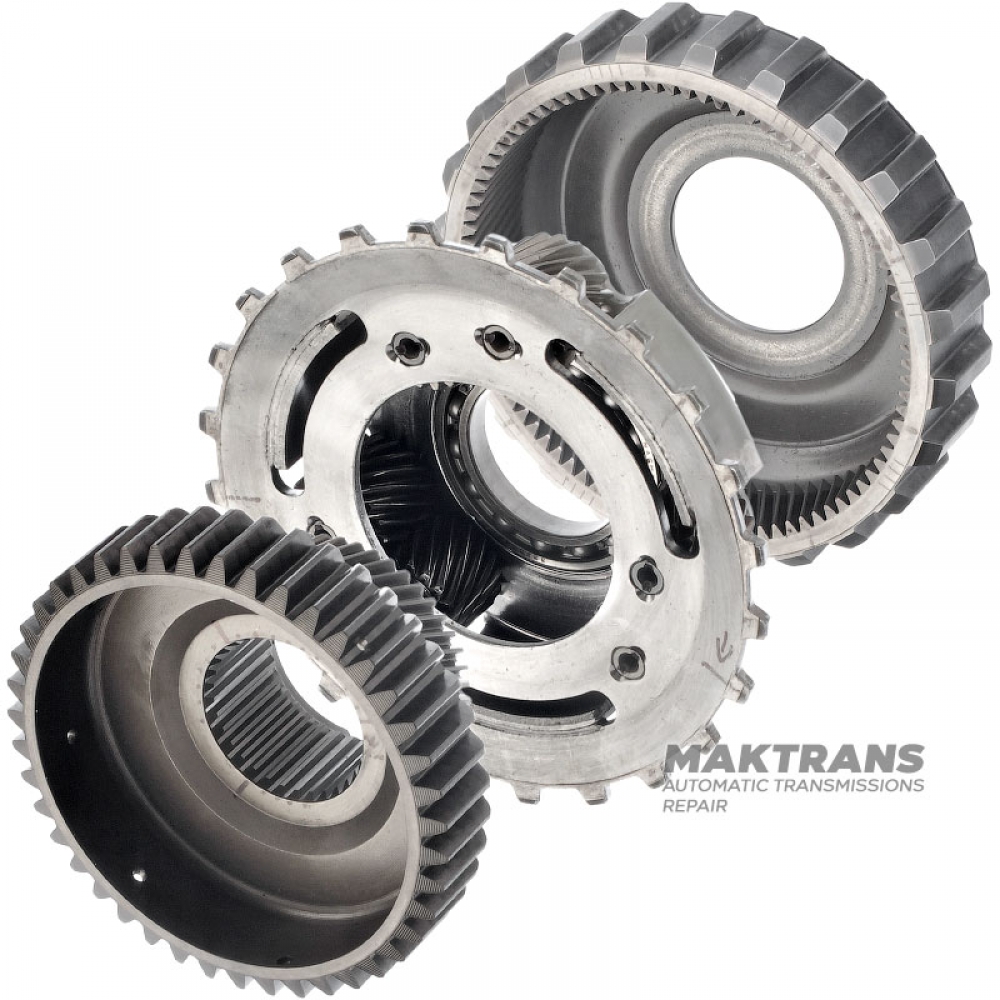

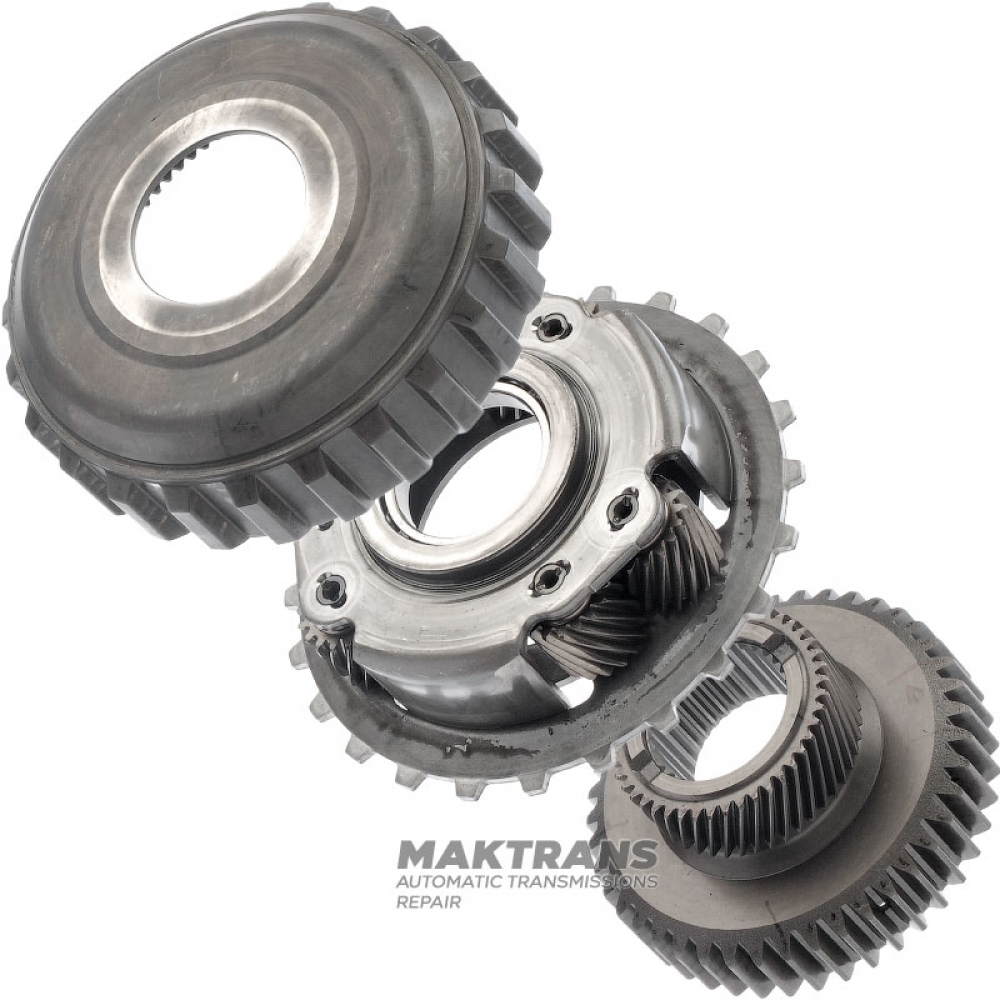

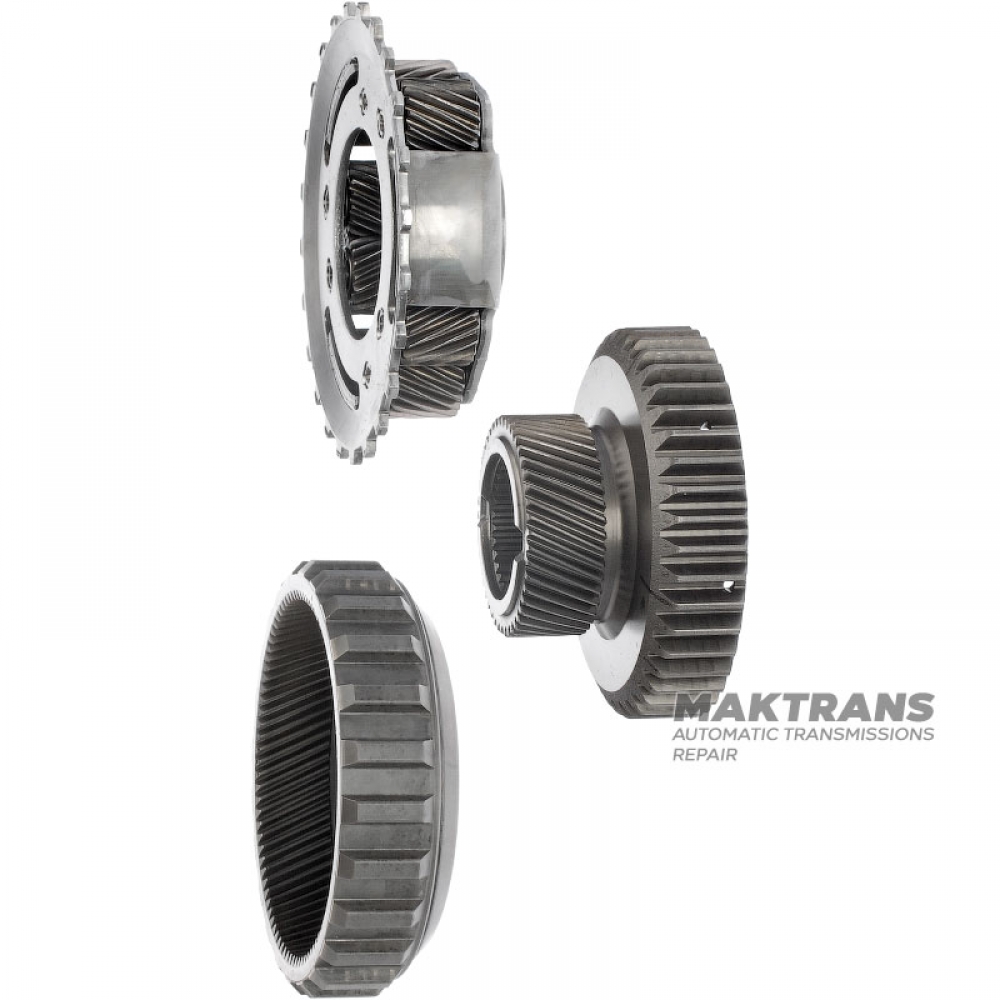

Планетарна передача HONDA JDJC M3WC (3x3 сателіта / 17 x 18 зубів, кільцева шестерня 87 зубів, сонячна шестерня 45 зубів (нар.Ø 51.05 mm)

Планетарна передача:

• Загальна висота – 35 мм;
• Кількість сателітів – 3/3 шт.;
• Кількість зубів на сателітах – 17 зубів (сторона сонячної шестерні) / 18 зубів (сторона кільцевої шестерні);
• Кількість зубів на зубчастому вінці – 24 шт.;
• Зовнішній діаметр зубчастого вінця – 118.25 mm;
• Внутрішній діаметр центрального кулькового підшипника – 33.05 mm;
• Маркування підшипника – NACHI 33BC04R1;

Сонячна шестерня:

• Загальна висота – 47.40 mm;
• Кількість зубів на шестірні – 45 шт.;
• Зовнішній діаметр шестерні – 51.05 mm;
• Кількість шліців на внутрішній стороні – 32 шт.;
• Зовнішній діаметр шестерні хаба – 90.55 mm;
• Кількість зубів на хабі – 43 шт.;

Кільцева шестерня:

• Загальна висота – 34.55 mm;
• Внутрішній діаметр – 38.15 mm;
• Кількість зубів на шестірні – 87 шт.;
• Кількість зубів на зовнішній стороні – 24 шт.;
• Зовнішній діаметр шестерні – 114.15 mm;

Теги: 235115T0000 23500R3W000 235205T0000
