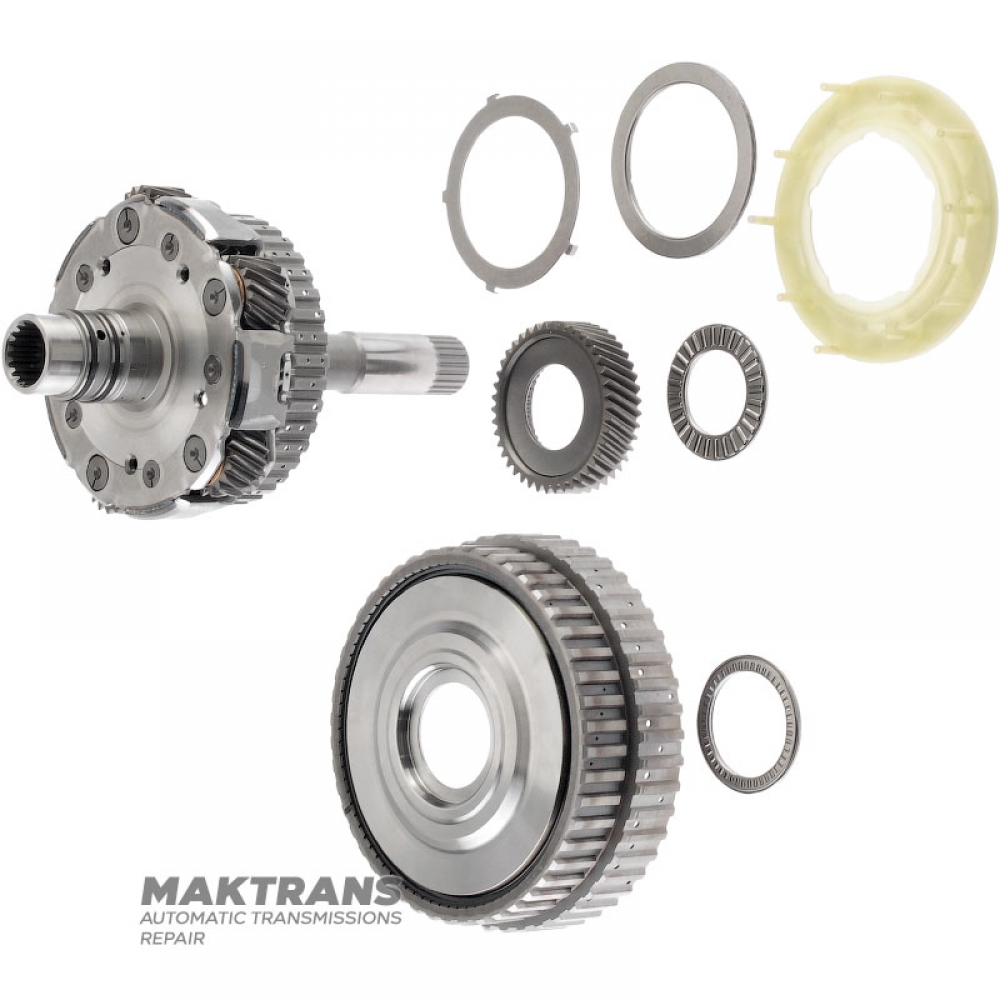

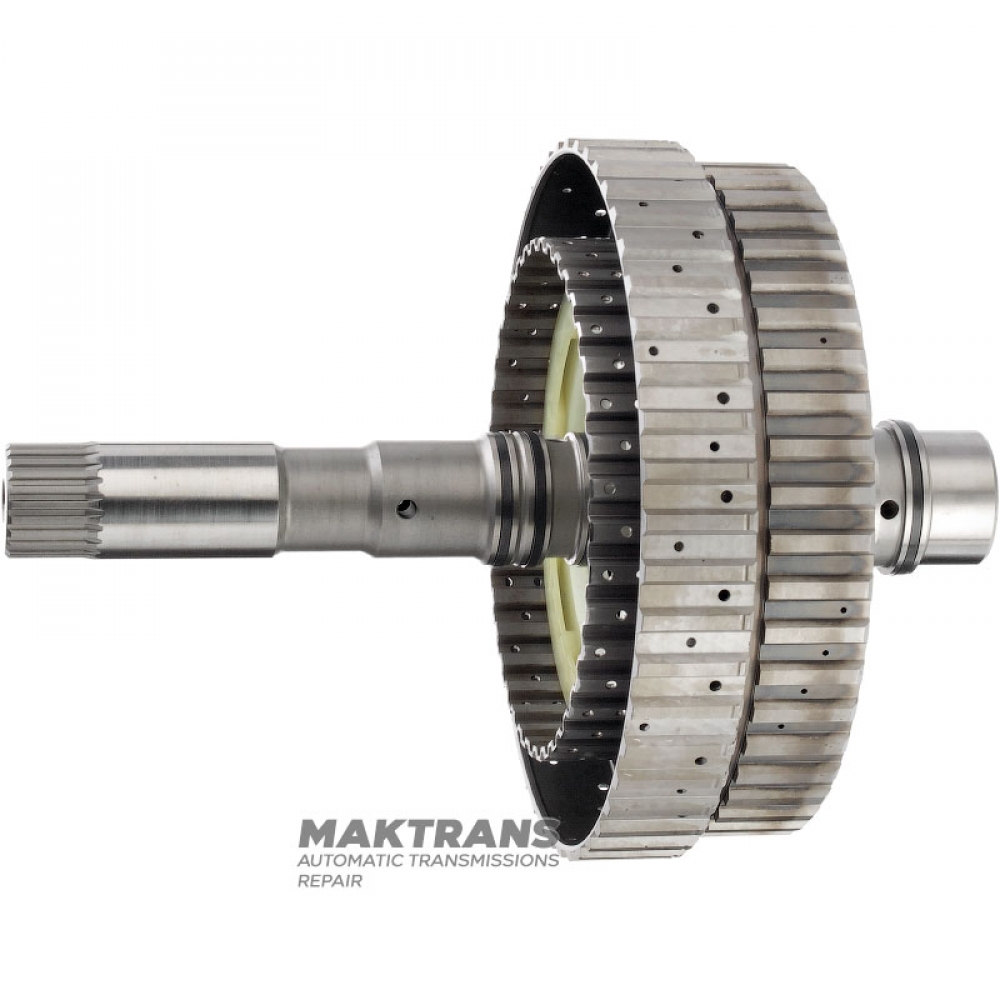

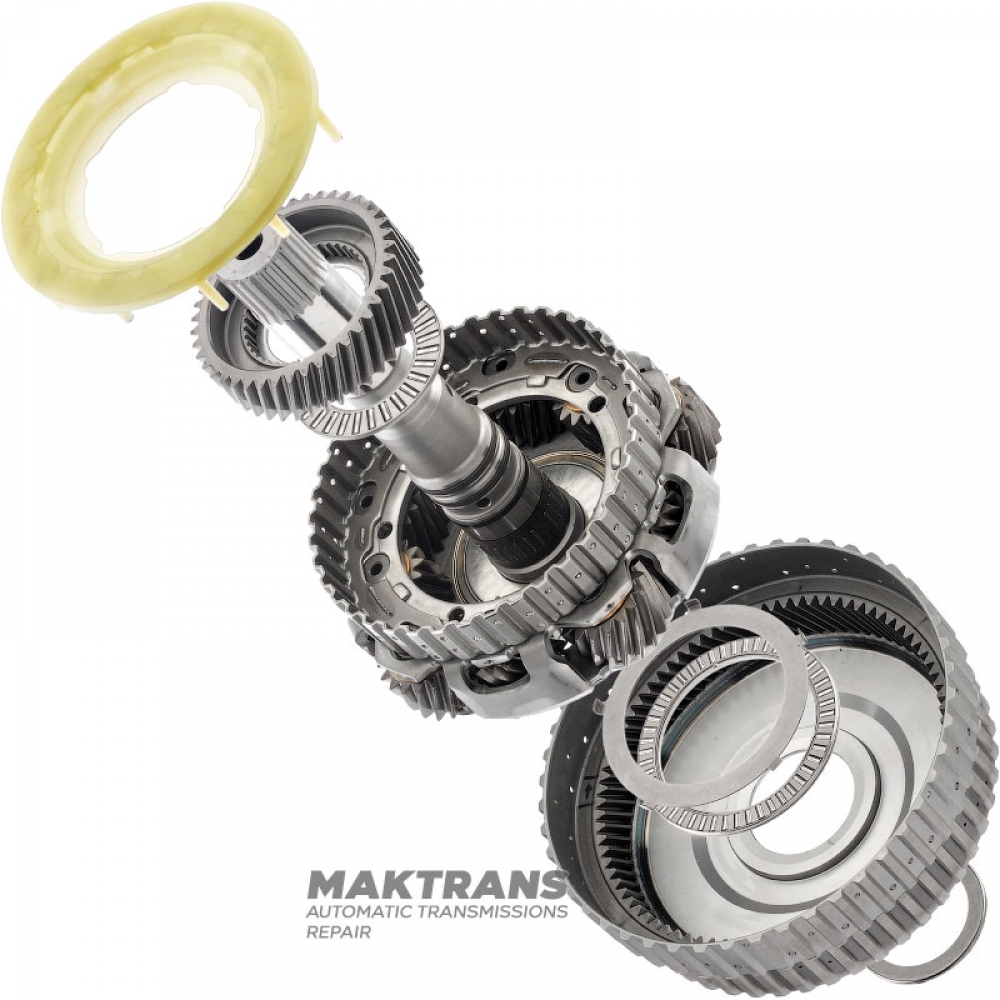

Планетарна передача AISIN WARNER AWF8G45 — 23 шліци (нар.Ø 24.30 мм), загальна довжина валу 214 мм

• Загальна довжина валу – 214 мм;


Передня сторона валу:

• Довжина валу від основи - 156 мм;
• Кількість шліців на валу – 23 шт.;
• Зовнішній діаметр шліцевої частини валу – 24.30 мм;
• Зовнішній діаметр робочої частини валу – 25.15 мм;
• Кількість тефлонових кілець на валу – 3 шт.;
• Зовнішній діаметр по кільцям тефлоновим - 28.85 мм;

Задня сторона валу:

• Довжина – 53 мм;
• Кількість шліців на внутрішній стороні валу – 18 шт.;
• Кількість тефлонових кілець – 2 шт.;
• Зовнішній діаметр по кільцям тефлоновим - 34 шт.;

Зовнішній діаметр робочих частин валу:

• 30.10 мм;
• 35.75 мм;


Планетарна передача:

• Висота хаба С4 Clutch – 18 мм;
• Зовнішній діаметр хаба C4 Clutch – 112.60 мм;
• Сателіти кільцевої шестерні – 18 шт.;
• Сателіти сонячної шестерні – 15 шт.;


Сонячна шестерня:

• Висота – 18 мм;
• Кількість зубів – 42 шт.;
• Зовнішній діаметр шестерні – 67.30 мм;
• Кількість шліців на внутрішній стороні – 40 шт.;


Кільцева шестерня:

• Загальна висота – 53.50 мм;
• Кількість зубів – 82 шт.;
• Зовнішній діаметр хаба C3 Clutch – 155.30 мм;
• Зовнішній діаметр хаба C2 Clutch – 146.05 мм;
