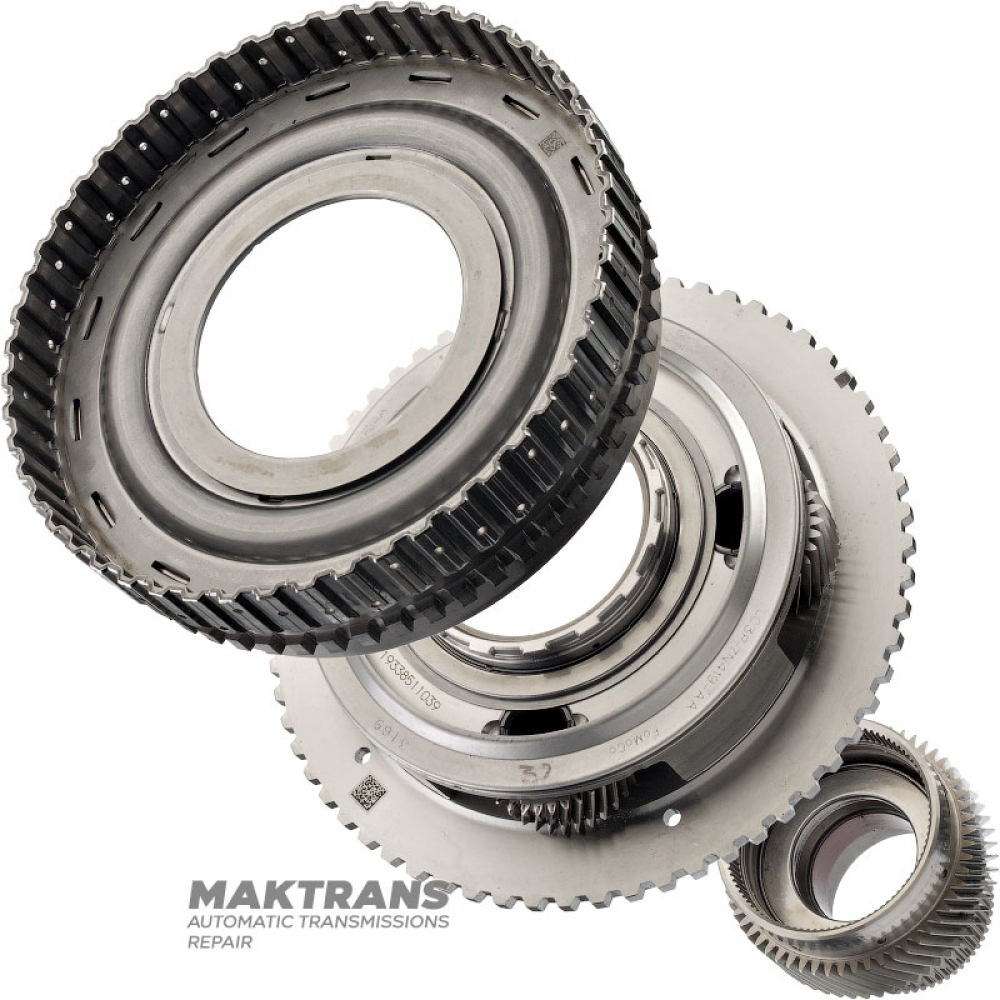

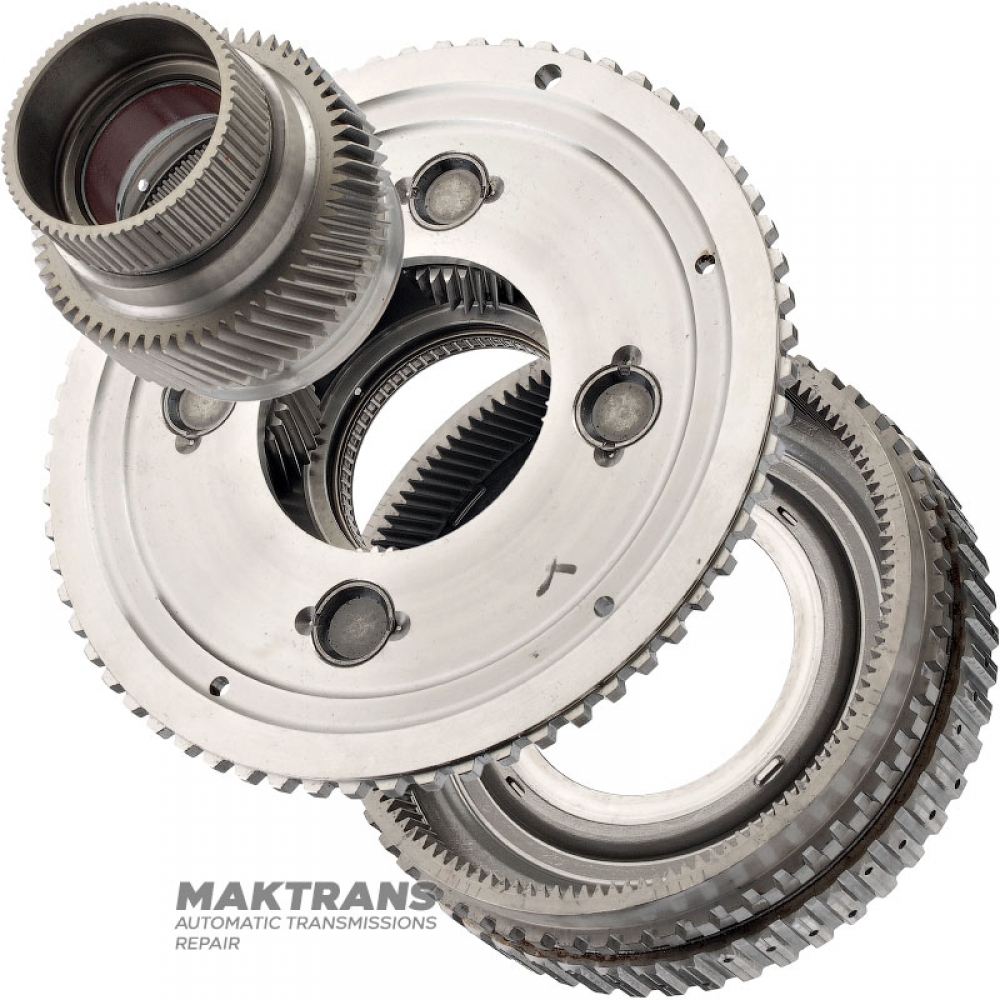

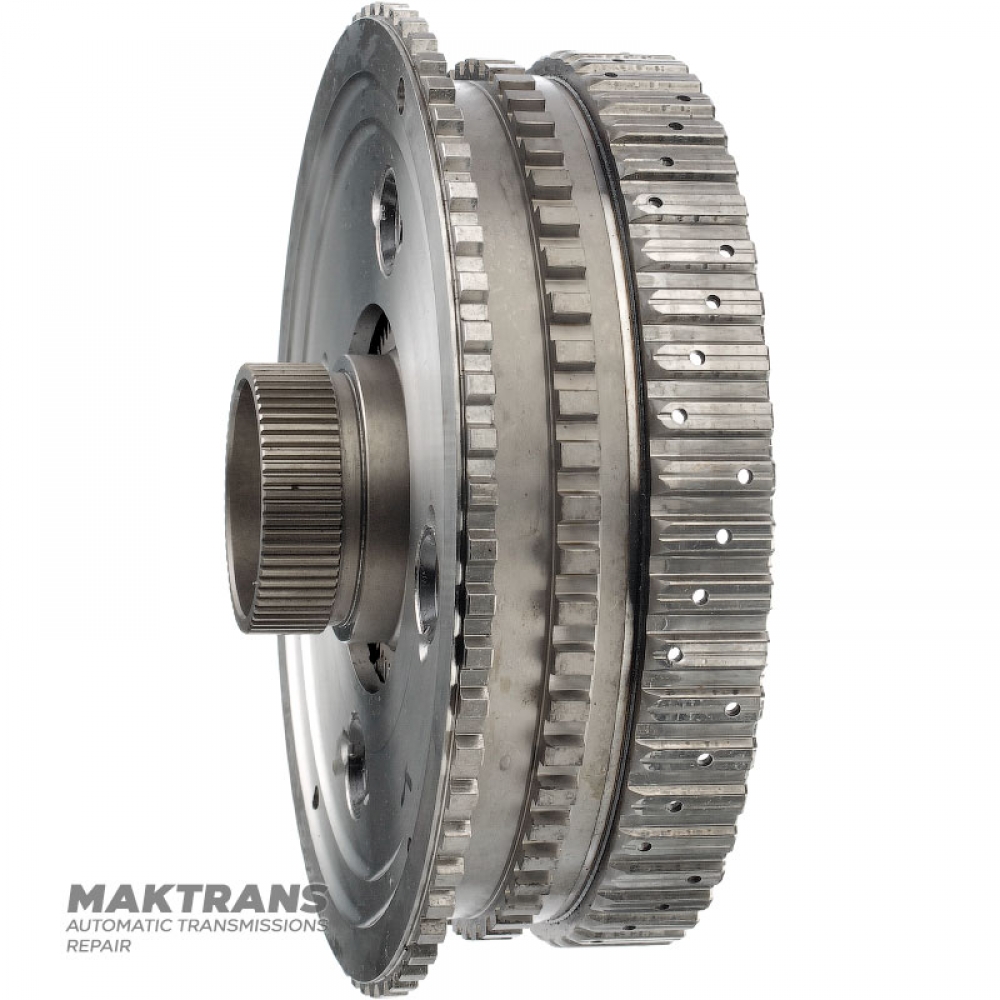

Планетарна передача №1 (4 сателіти, 32 зуби) FORD 10R140 - LC3P-7N419-AA

Планетарна передача:

• Загальна висота – 58 мм;
• Внутрішній діаметр голчастого підшипника – 78.10 мм;
• Кількість сателітів – 4 шт.;
• Кількість зубів на сателітах – 32 шт.;
• Зовнішній діаметр корпусу сателітів – 176 мм;
• Кількість зубів на зубчастому вінці – 64 шт.;
• Зовнішній діаметр зовнішнього зубчастого вінця – 233.30 мм;

Сонячна шестерня:

• Загальна висота – 84 мм;
• Кількість зубів – 58 шт.;
• Зовнішній діаметр шестерні – 89.50 мм;
• Ширина шестерні – 26.45 мм;
• Внутрішній діаметр втулки – 42 мм;
• Кількість шліців на зовнішній стороні – 63 шт.;
• Кількість шліців на внутрішній стороні – 94 шт.;
• Зовнішній діаметр зовнішньої робочої частини – 77.95 мм;

Кільцева шестерня:

• Загальна висота – 62 мм;
• Внутрішній діаметр – 95.65 мм;
• Кількість зубів кільцевої шестерні – 122 шт.;
• Зовнішній діаметр хаба – 213.15 мм;


Підшипники:

№1 (підшипник:

• Товщина – 3.45 мм;
• Зовнішній діаметр – 120.70 мм / 113.25 мм;
• Внутрішній діаметр – 94.25 мм;
• Кількість підшипників у комплекті – 2 шт.;

№2 (підшипник сонячної шестерні):

• Висота – 7.35 мм;
• Зовнішній діаметр – 67.40 мм;
• Внутрішній діаметр – 44.20 мм;
• Кількість у комплекті – 1 шт.;
