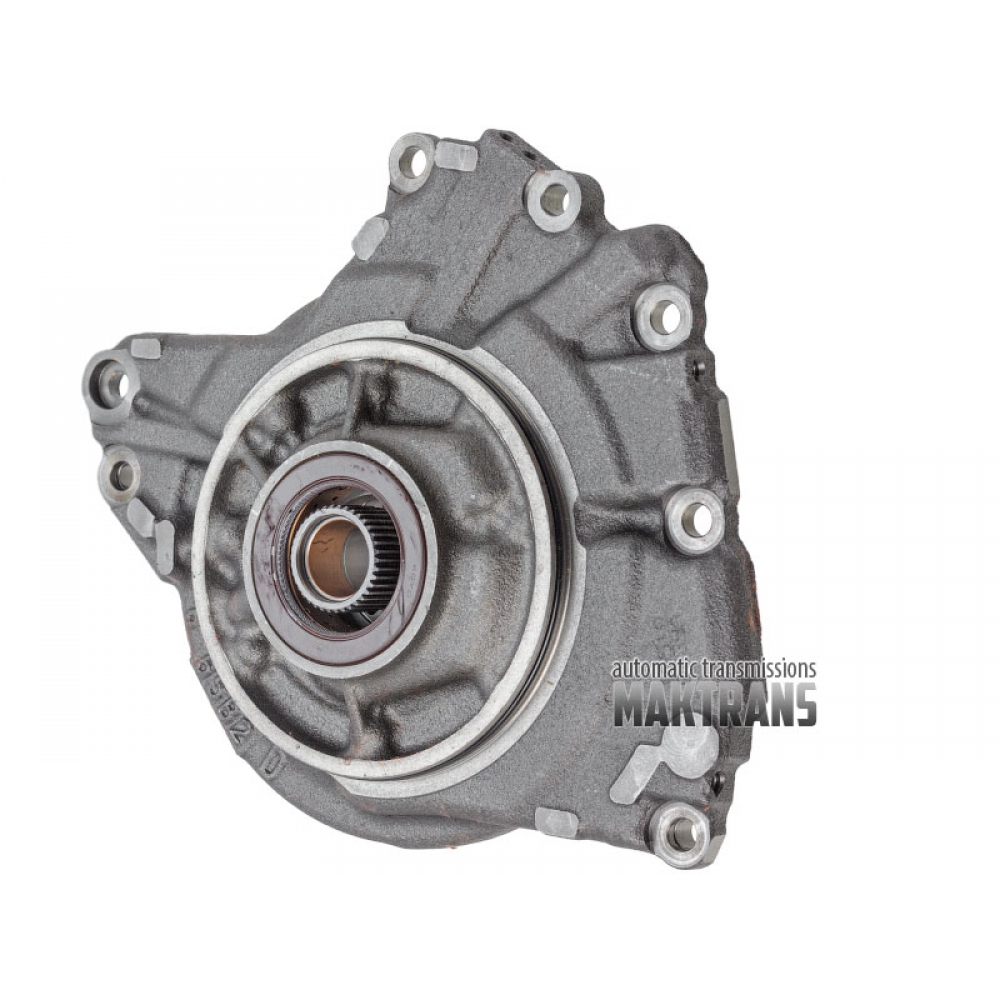

Насос масляний (нового зразка [GEN 2], товщина шестірні 9.25 mm) AW TF-60SN 09G 13-up

Насос масляний (нового зразка, товщина шестірні 9.25 mm) AW TF-60SN 09G 13-up

УВАГА! Упевніться, що ваш насос абсолютно такий самий, у разі встановлення насоса нового зразка замість старого – є ймовірність виходу з ладу всієї трансмісії.

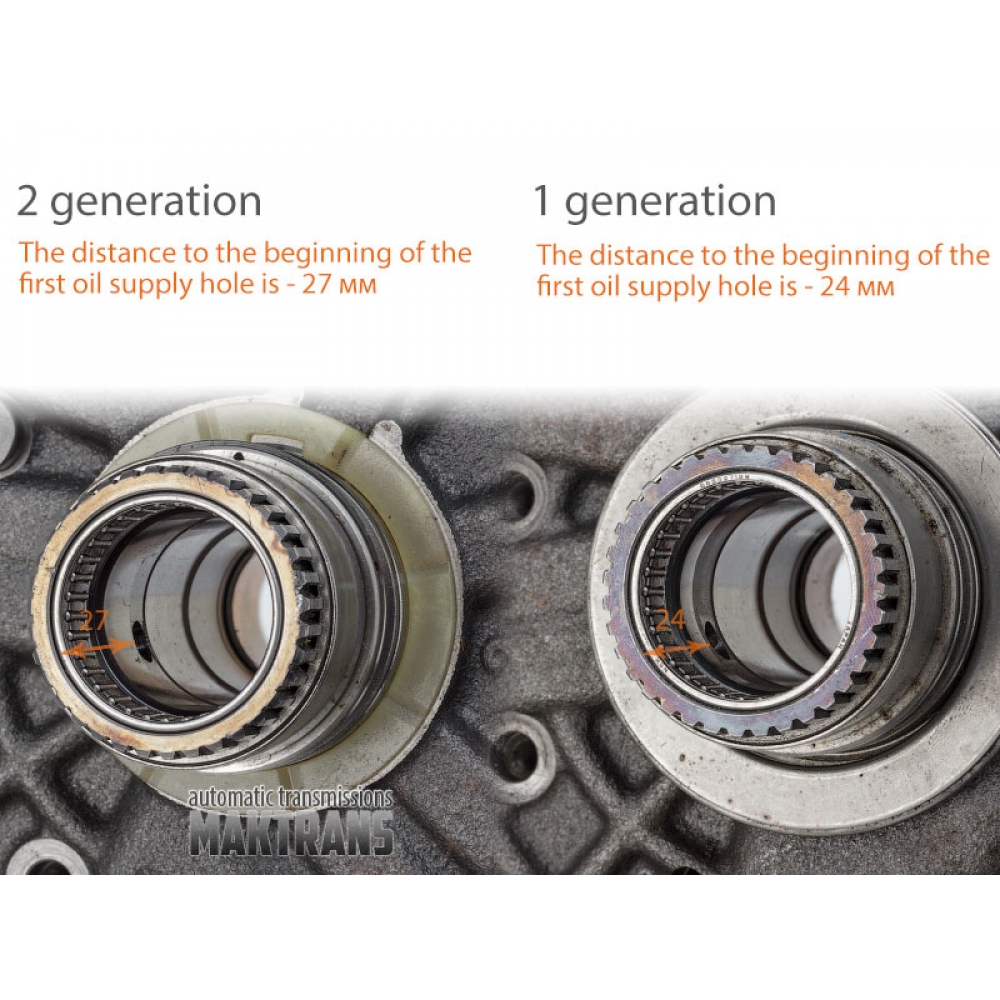

Відстань від краю маточини до початку першого відвернення, що подає олію, - 27 мм.

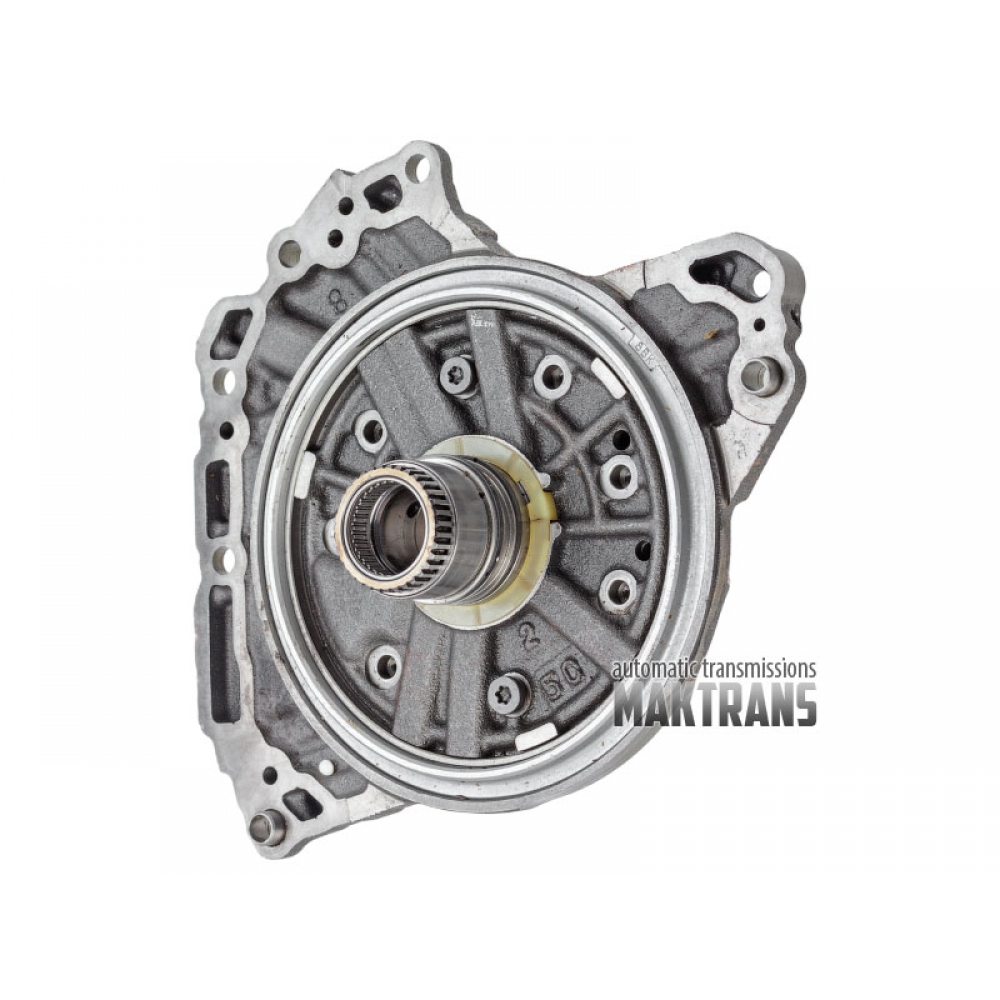

Ступиця масляного насоса:

• Загальна висота маточини - 95 мм.

Корпус маточини :

• Зовнішній діаметр – 136 мм.
• Кількість масляних каналів – 4 ПК.

Передня частина маточини:

• Висота передньої частини маточини – 37 мм.
• Кількість шліців – 38 ПК.
• Зовнішній діаметр шліцевої частини – 30.85 мм.
• Внутрішній діаметр втулки – 22.20 мм.

Задня частина маточини:

• Висота задньої частини маточини – 45 мм.
• Відстань від краю маточини до початку першого відвернення, що подає олію, - 27 мм.
• Кількість шліців – 35 ПК.
• Зовнішній діаметр шліцевої частини – 37.65 мм.
• Зовнішній діаметр робочої частини маточини – 41.53 мм.
• Висота робочої частини маточини – 16 мм.
• Зовнішній діаметр гнізда кільця тефлонового – 44.55 mm.

Тефлонове кільце ступиці:

• Кількість тефлонових кілець маточини – 2 ПК.
• Зовнішній діаметр (у зімкнутому вигляді) – 44.85 мм.
• Товщина кільця тефлонового – 2.25 mm.

Шестерні масляного насосу:

Ведуча шестерня:

• Кількість зубів шестерні – 11 ПК.
• Зовнішній діаметр (по зубах) – 66.70 мм.
• Внутрішній діаметр (між зубів гідротрансформатора) – 43.85 мм.
• Кількість зубів гідротрансформатора – 2 ПК.
• Товщина передач - 9.25 мм.

Ведена шестерня:

• Кількість зубів шестерні – 12 ПК.
• Зовнішній діаметр – 82.15 мм.
• Товщина передач - 9.25 мм.
