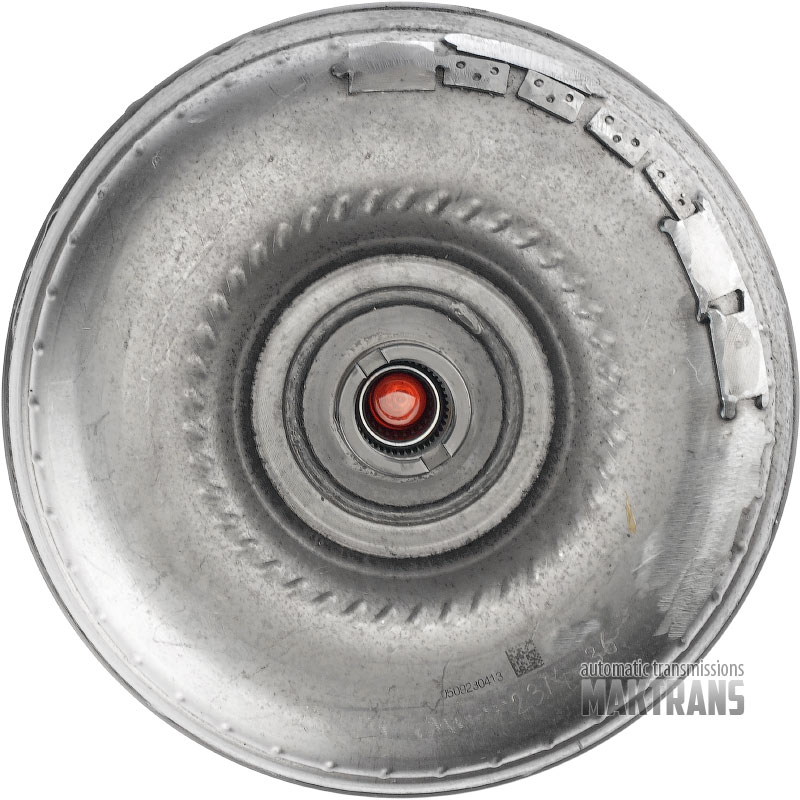

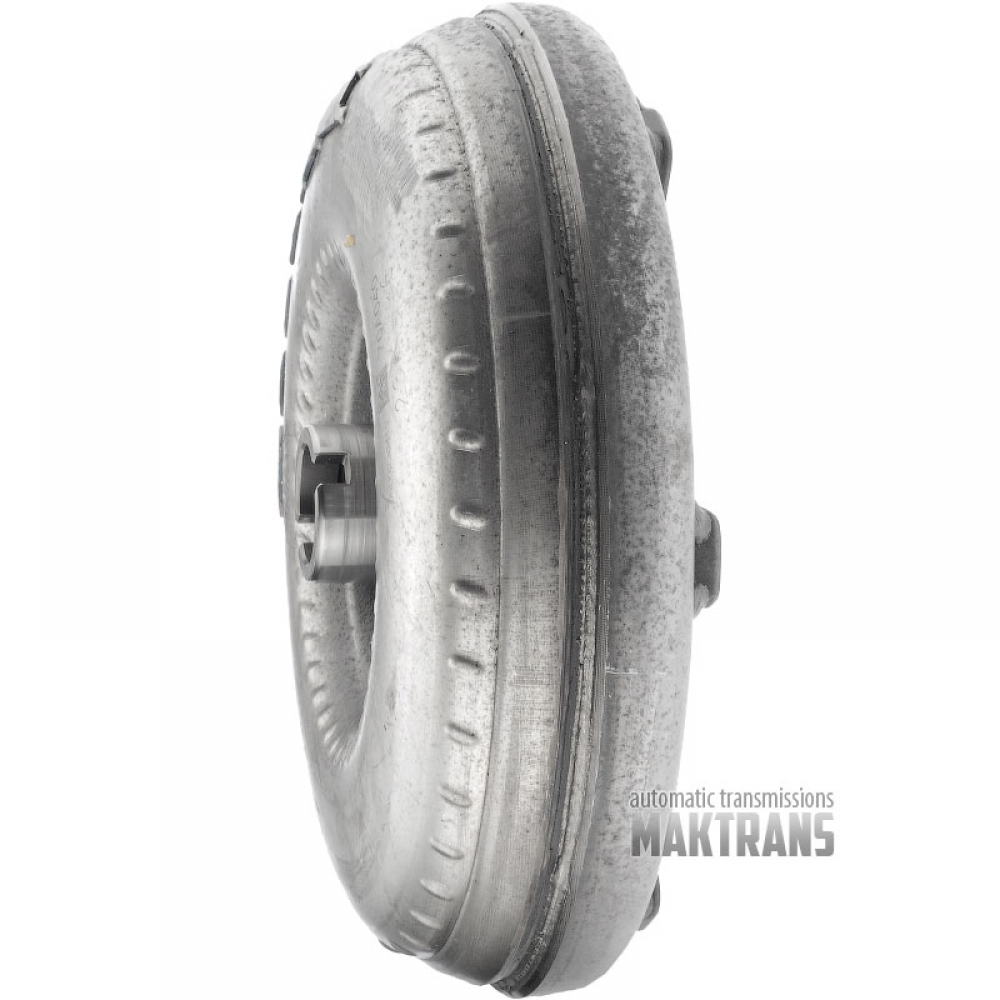

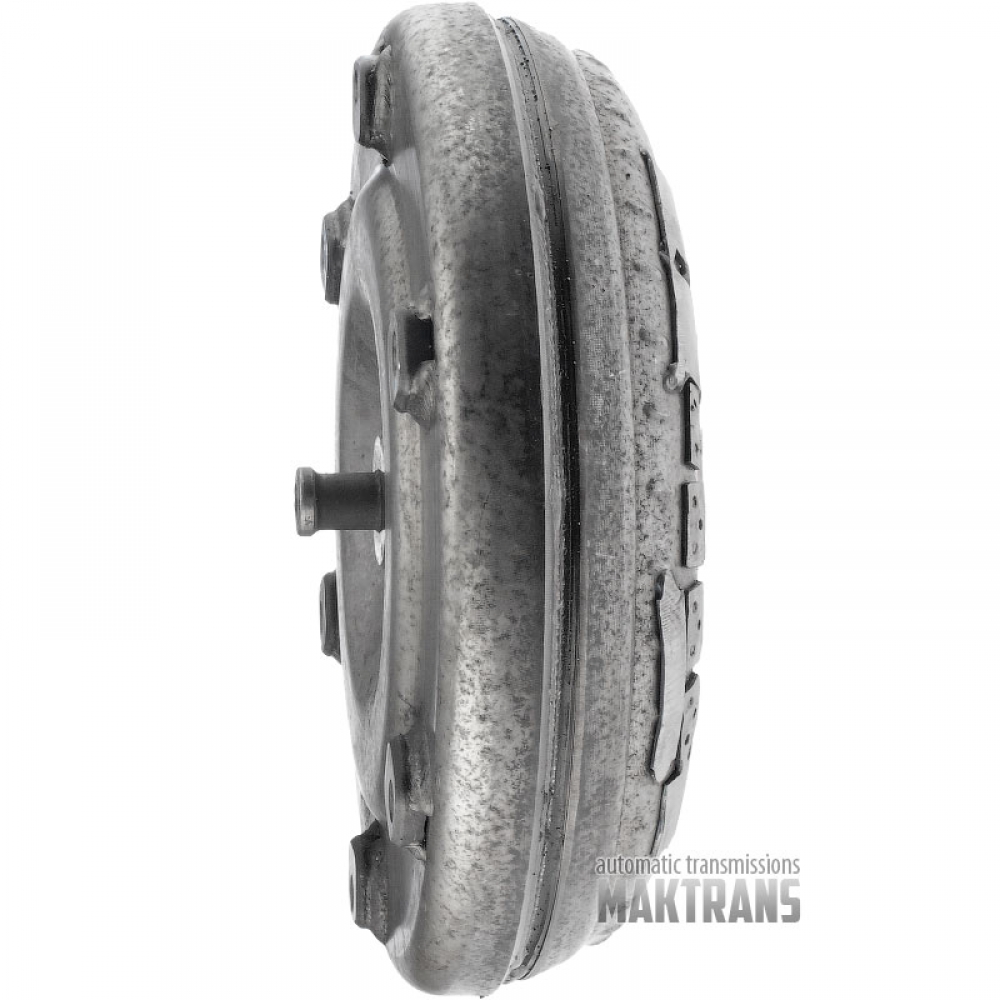

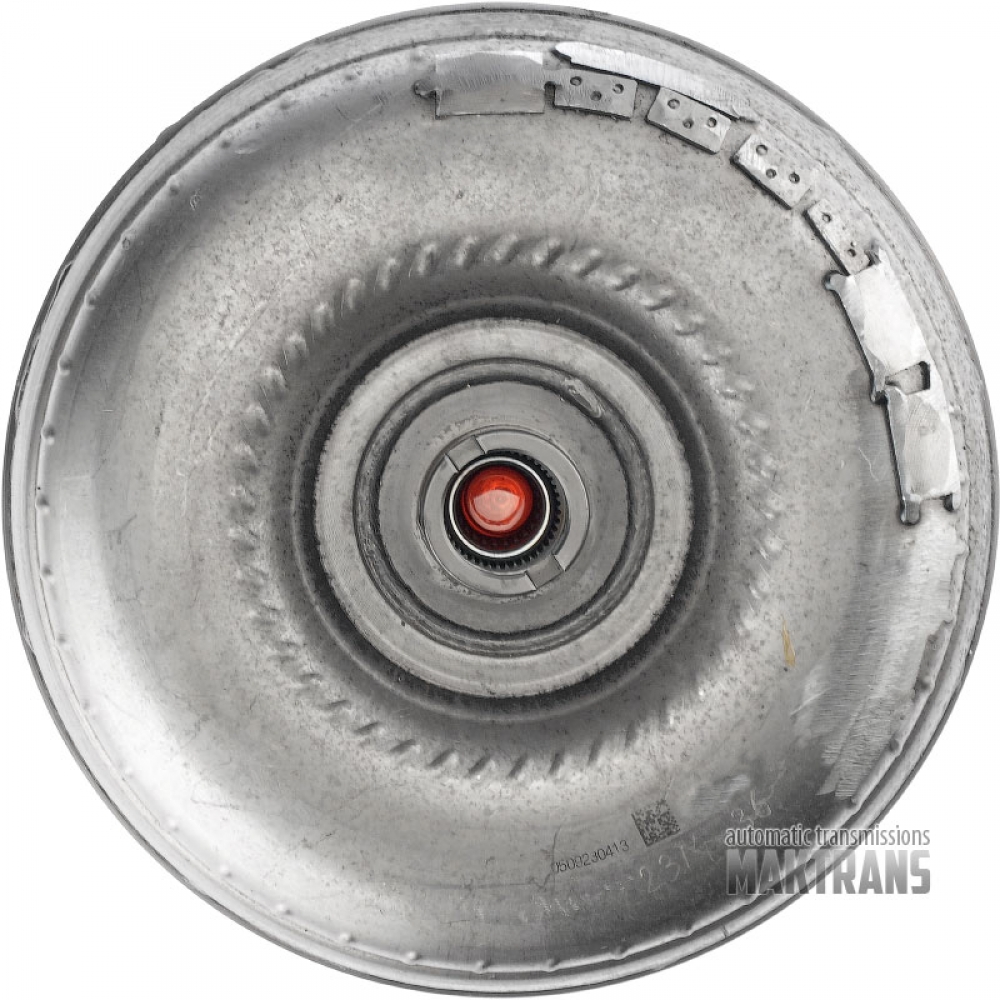

Гідротрансформатор Aisin Warner TF80-SC - 71A060

• Загальна висота - 99 мм.;
• Висота гідротрансформатора від нижньої до верхньої кришки – 40.30 мм.;
• Зовнішній діаметр гідротрансформатора - 282 мм;

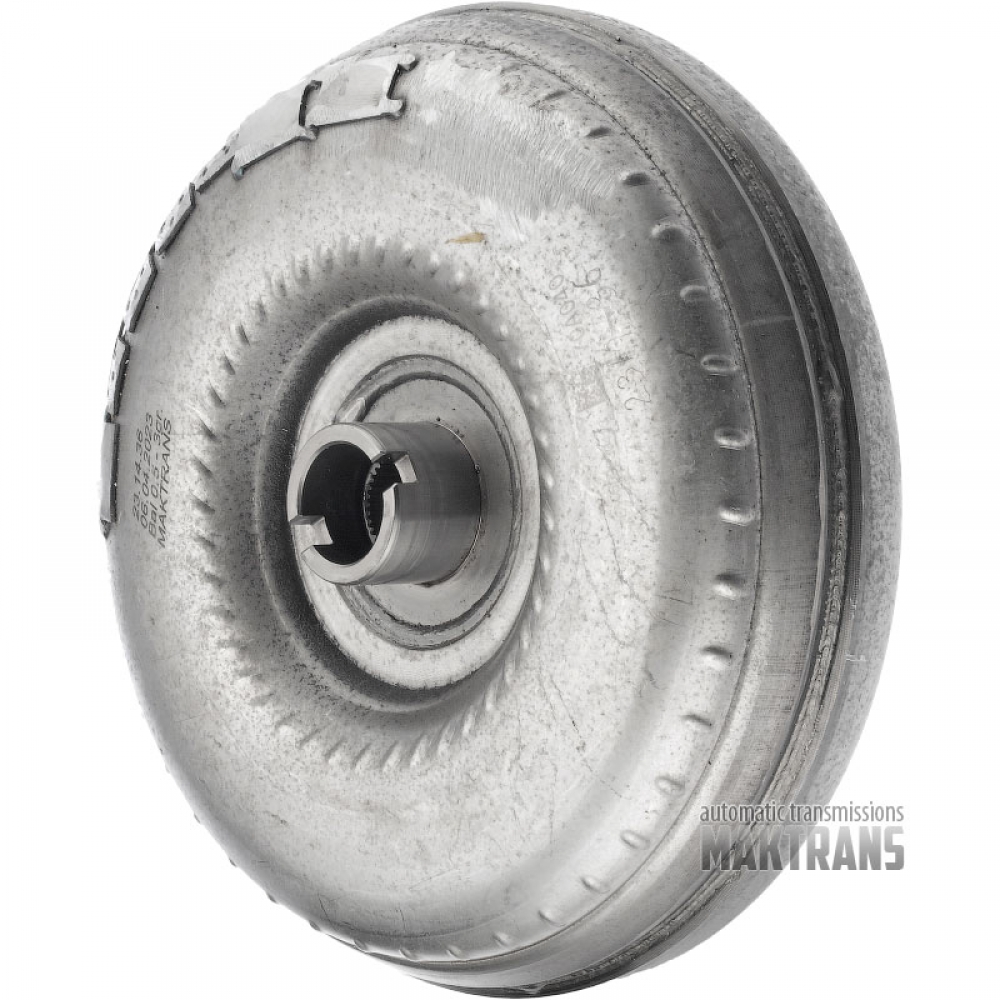

Шийка гідротрансформатора:

• Висота шийки - 33.90 мм.
• Діаметр шийки – 46.90 mm.

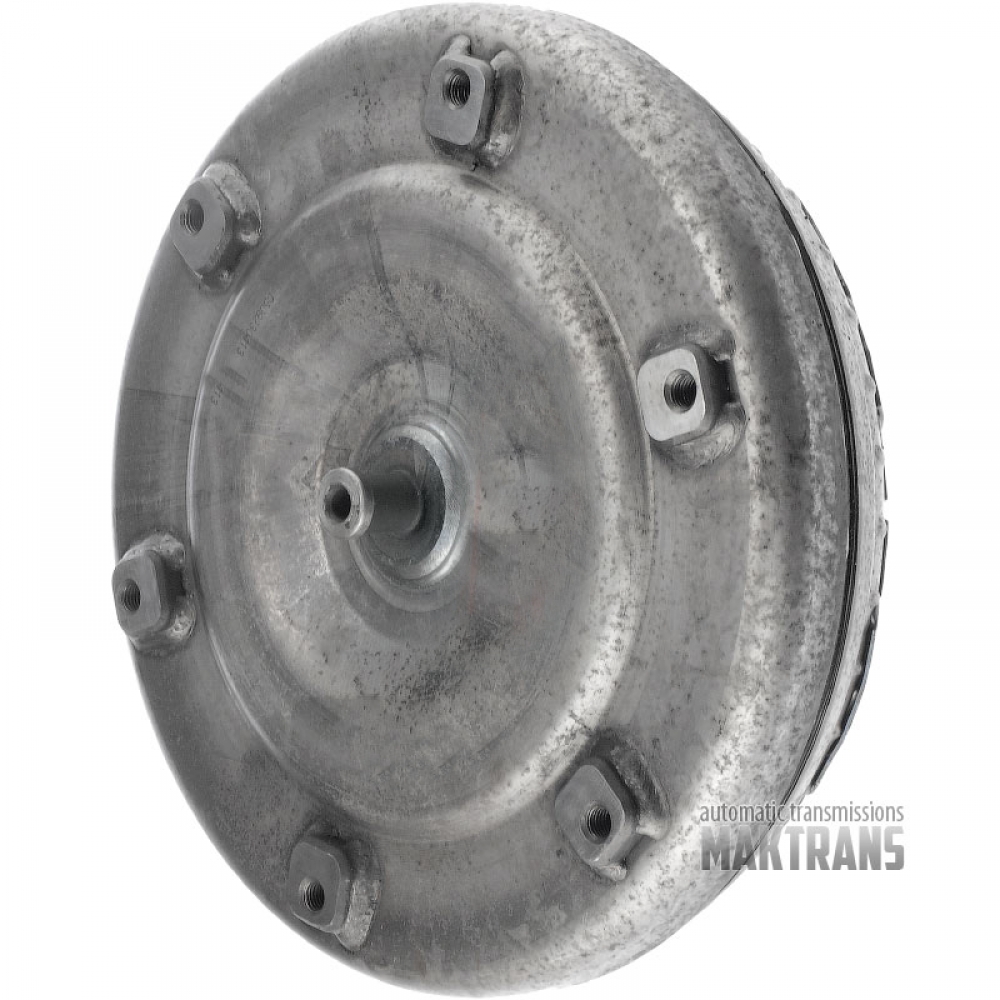

Задня кришка гідротрансформатора:

• Радіус (від центру пілота до центру кріплення) - 123.80 mm.
• Відстань між центрами отворів кріплення - 110.80.60 mm.

Кріпильні отвори:

• Діаметр отвору кріплення - 8.20 mm.;
• Кількість отворів кріплення - 6 шт.;

Пілот (по центру задньої кришки гідротрансформатора):

• Висота - 24.50 мм.;
• Діаметр пілота - 21 мм.;
