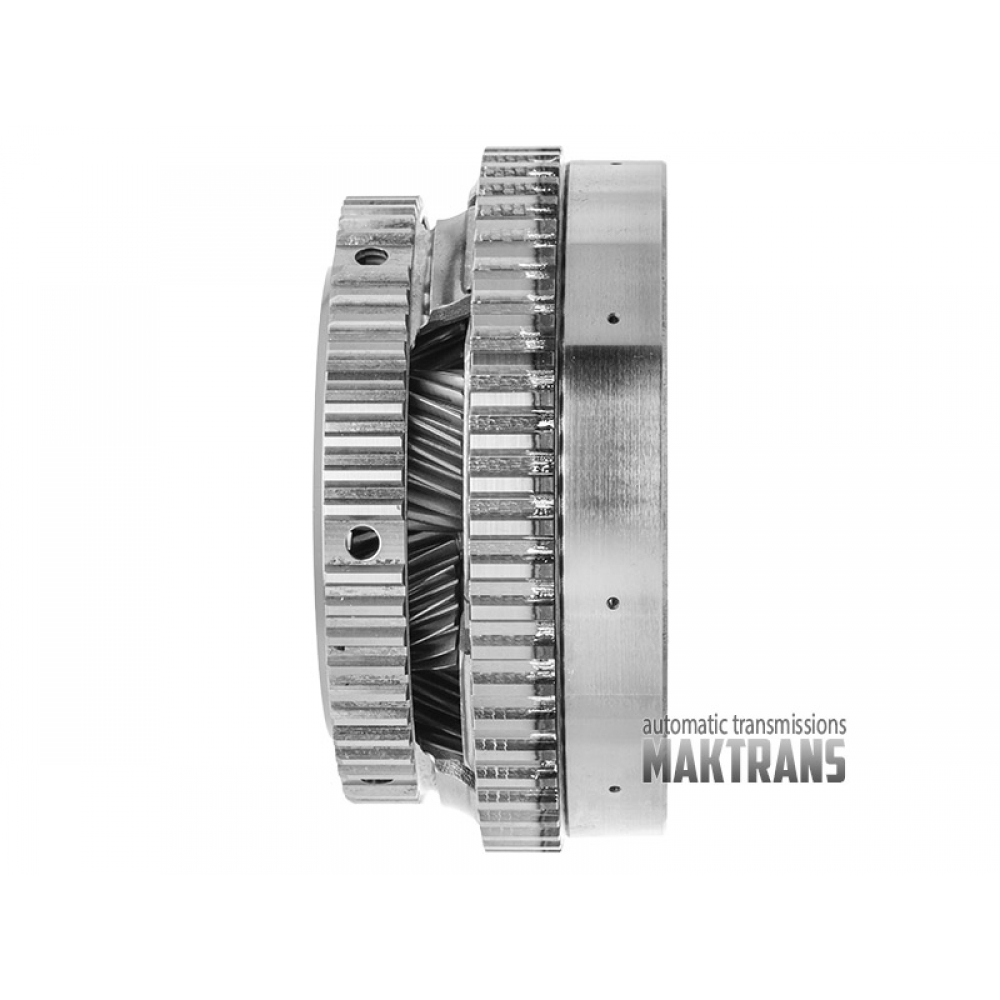

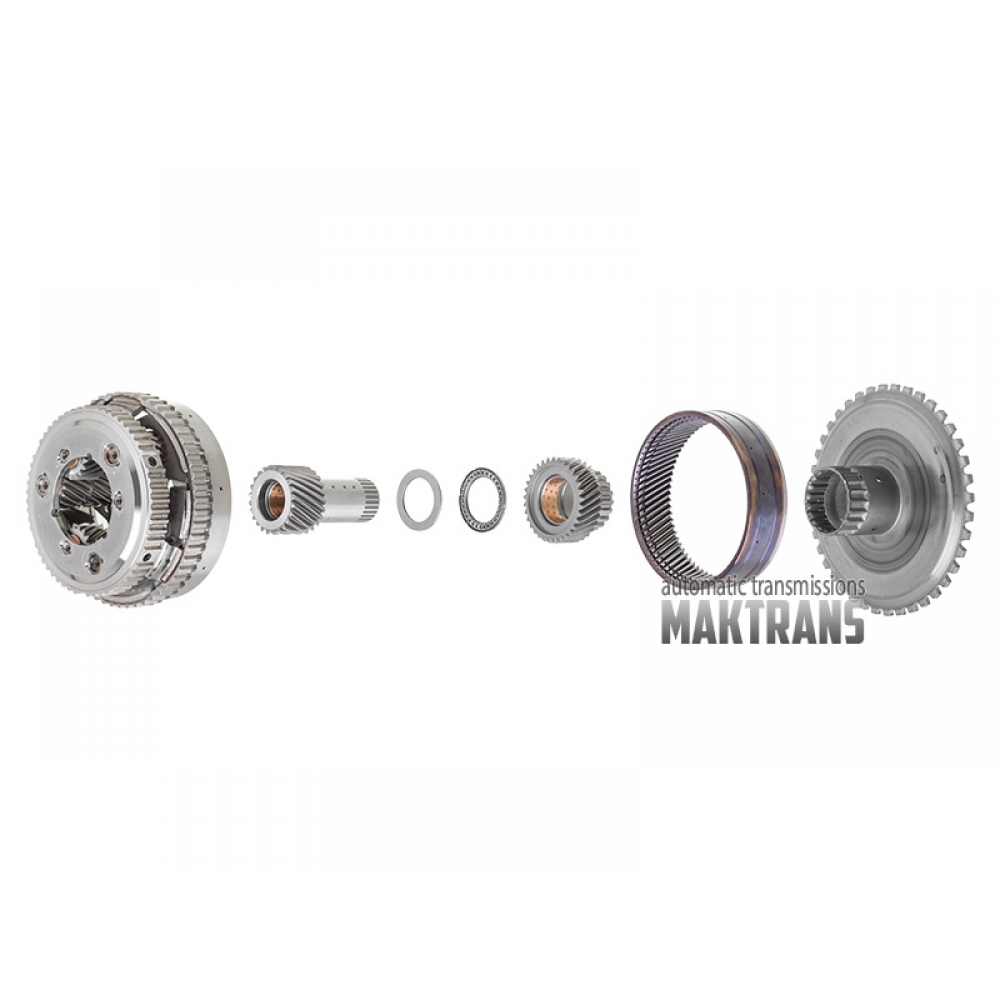

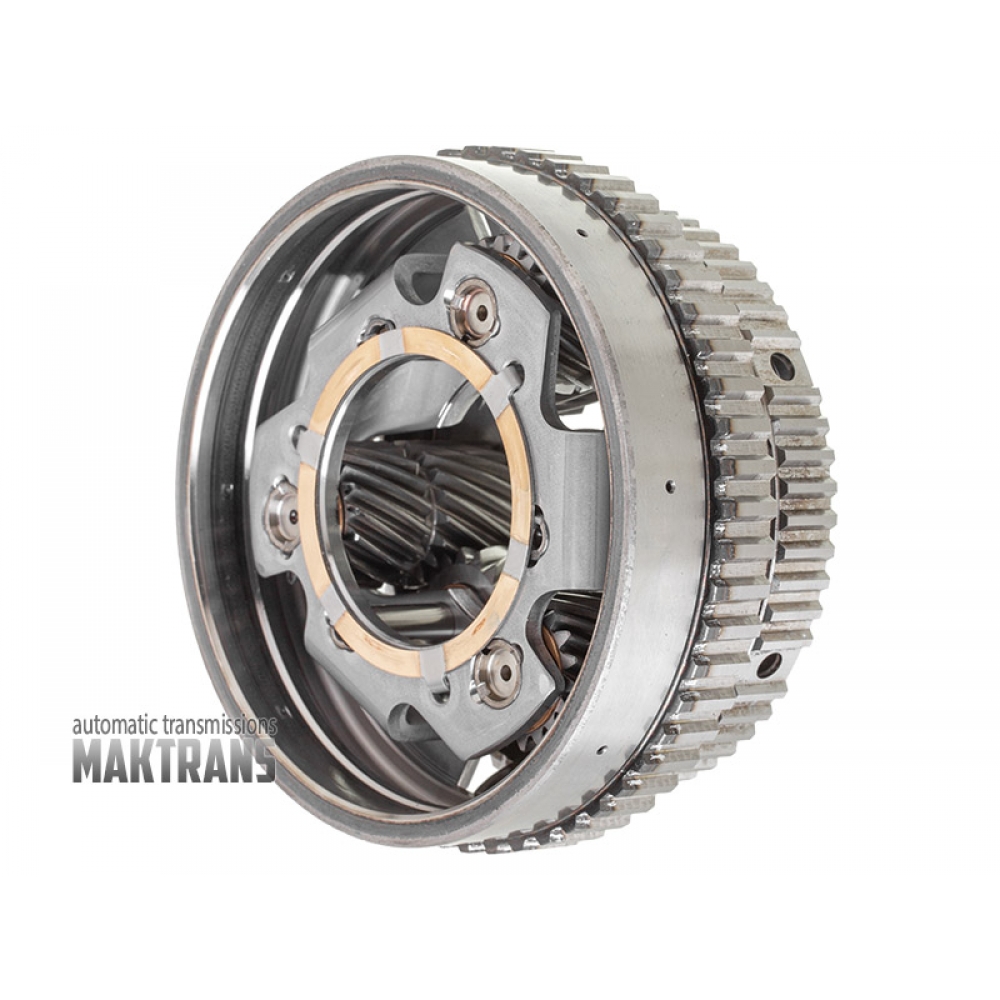

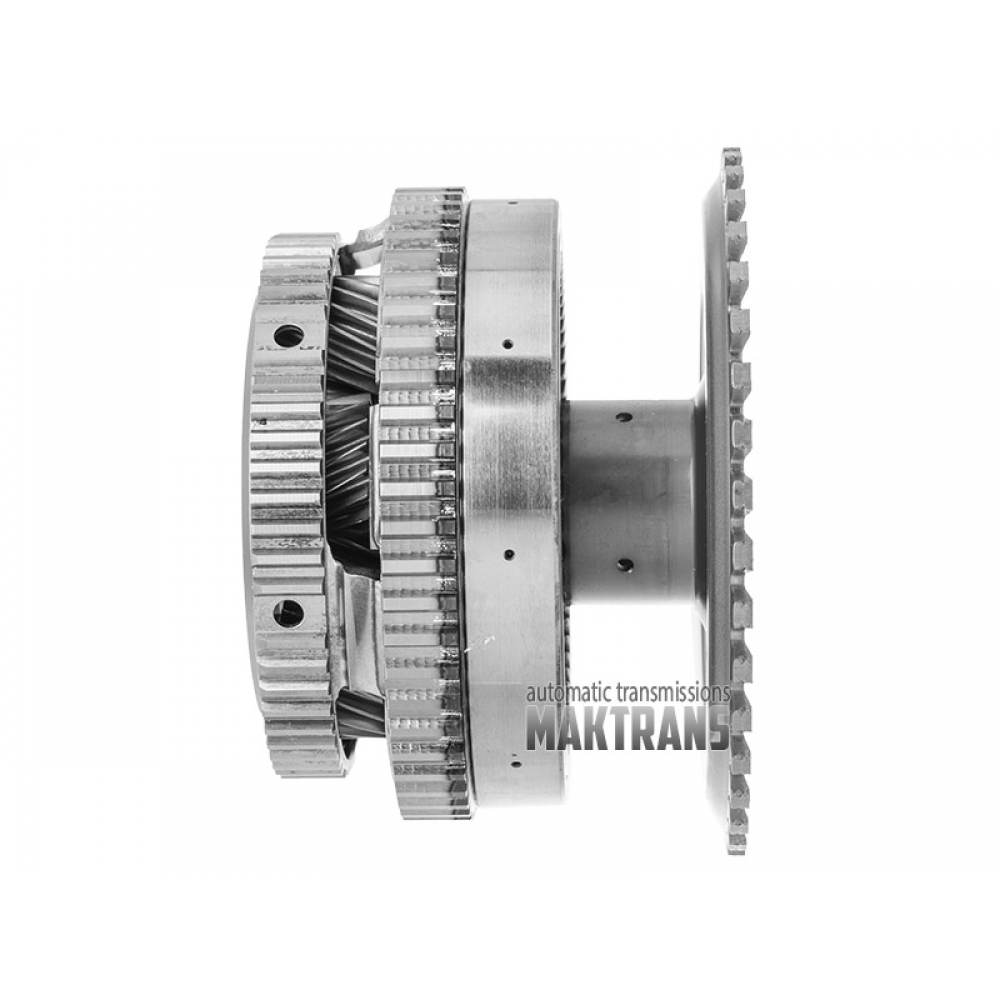

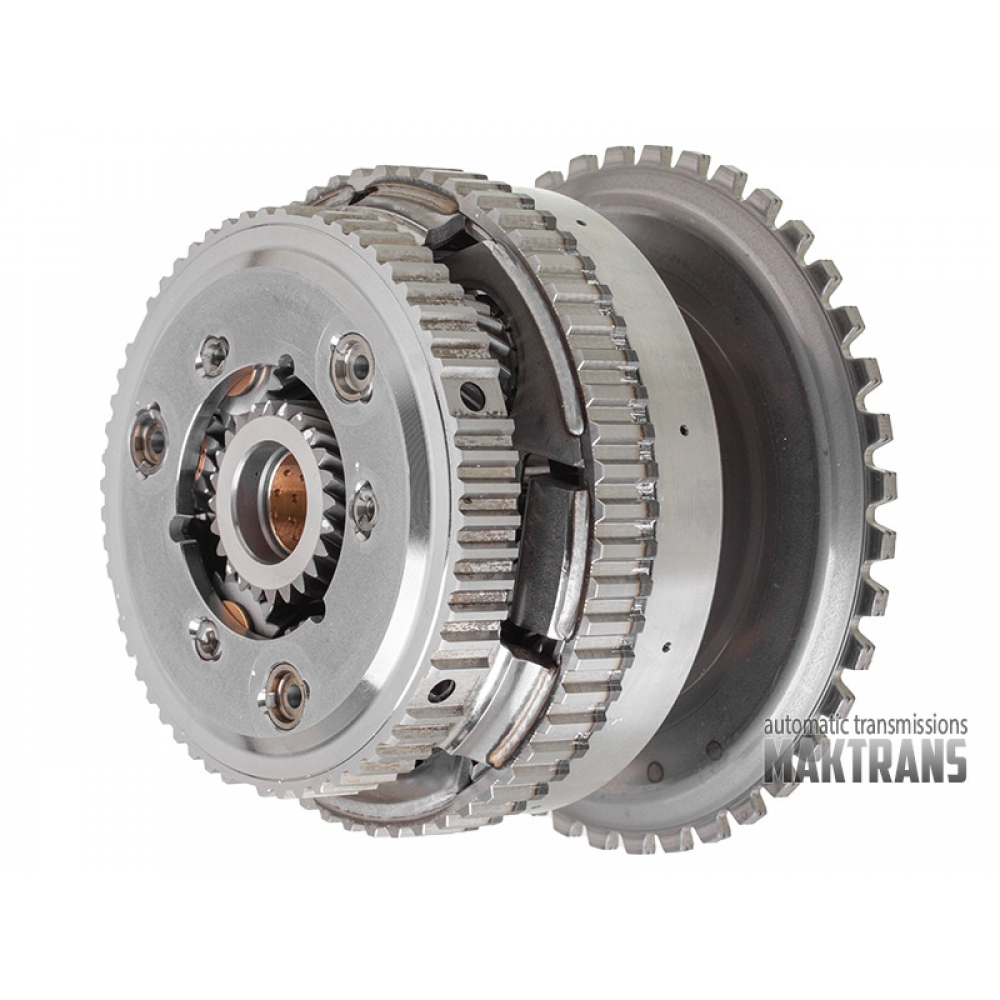

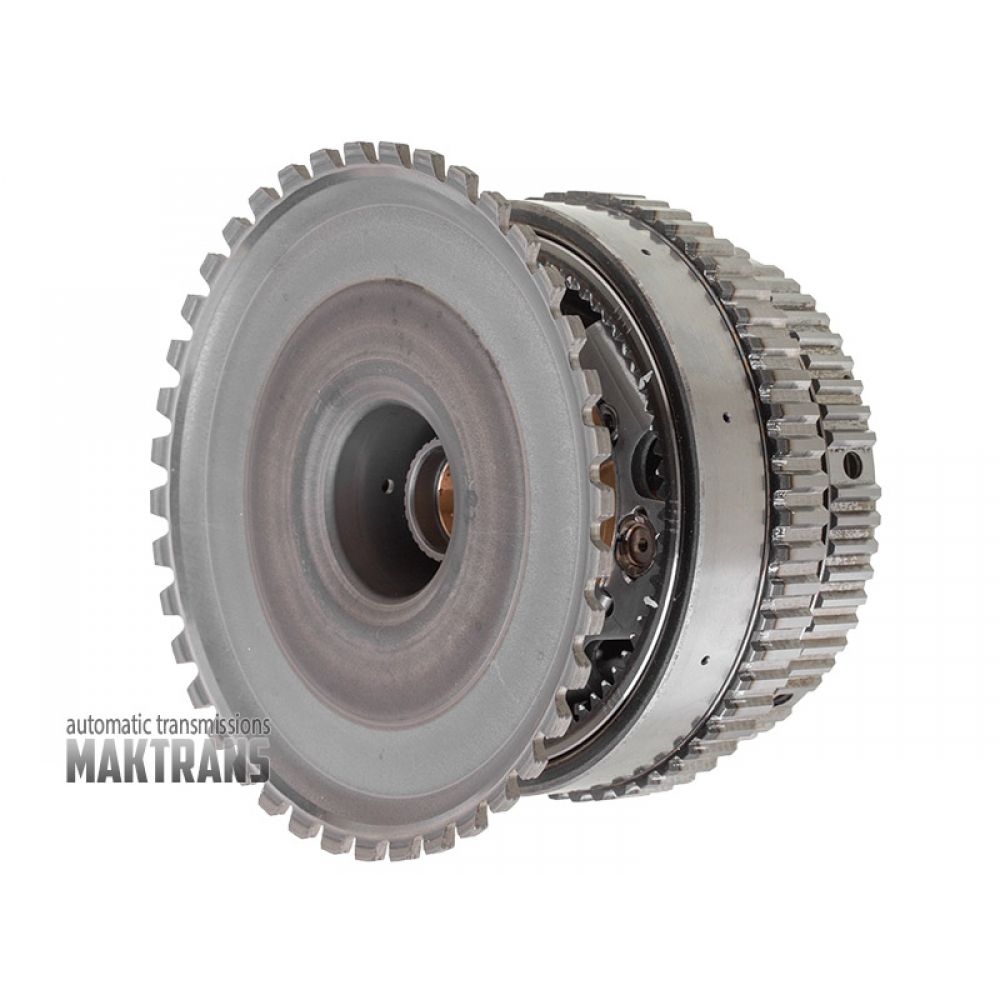

Задня планетарна передача [у зборі] AW TF-73SC [3/3 сателіта]

Задня планетарна передача [у зборі] AW TF-73SC | [3/3 сателіту]

• Загальна висота – 69 мм;
• Зовнішній діаметр [по робочій зоні обгінної муфти] - 139.35 мм;

Хаб Low / Reverse :

• Висота хаба - 16.10 мм;
• Хаб під фрикційний диск – 56 зубів;
• Зовнішній діаметр хаба – 145.10 mm;

Хаб K2:

• Висота хаба (зубчастої частини) – 16.45 mm;
• Хаб під фрикційний диск – 60 зубів;
• Зовнішній діаметр хаба – 125.05 mm;

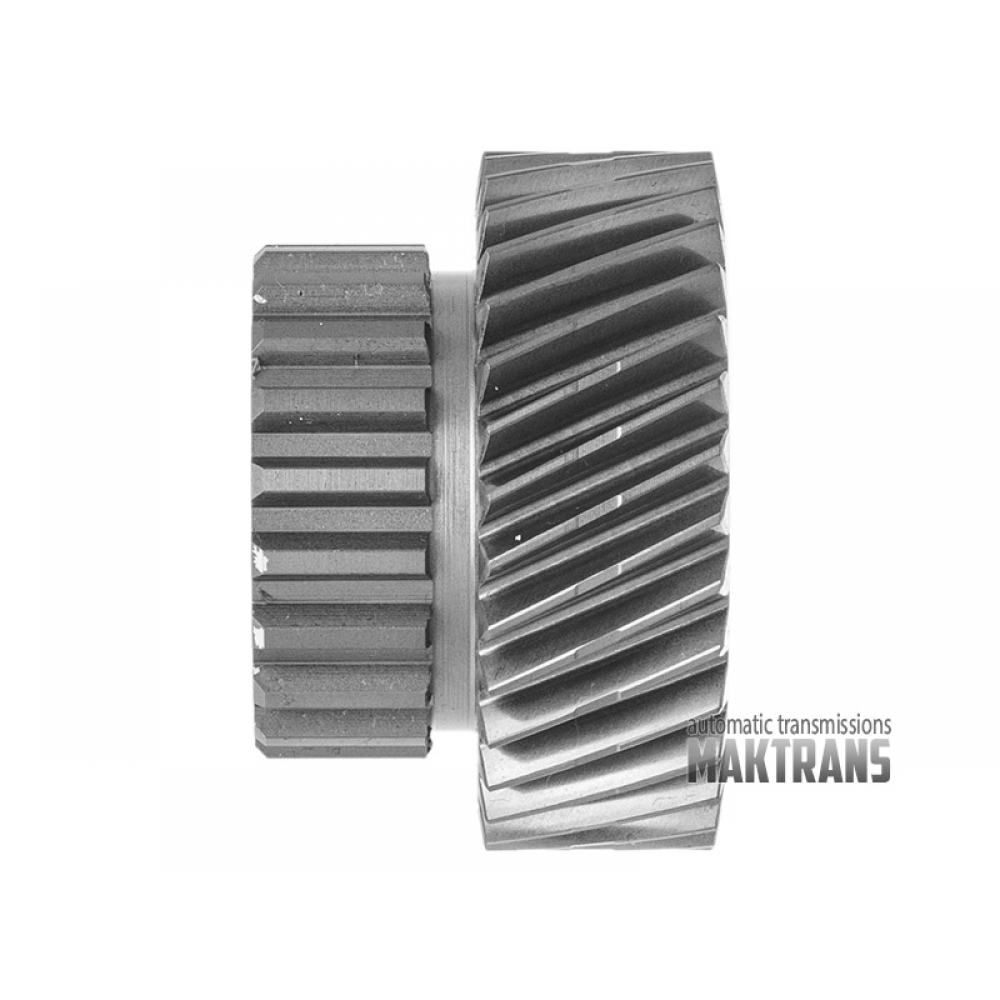

• Кількість шліців (маточини брабану K3) - 20 шт;
• Кількість зубів – 33 шт;
• Внутрішній діаметр втулки – 29.85 mm;

Сателіти передньої сонячної шестерні:

• Кількість сателітів – 3 шт;
• Кількість зубів на сателіті – 33 шт;

• Загальна висота - 83.80 мм.

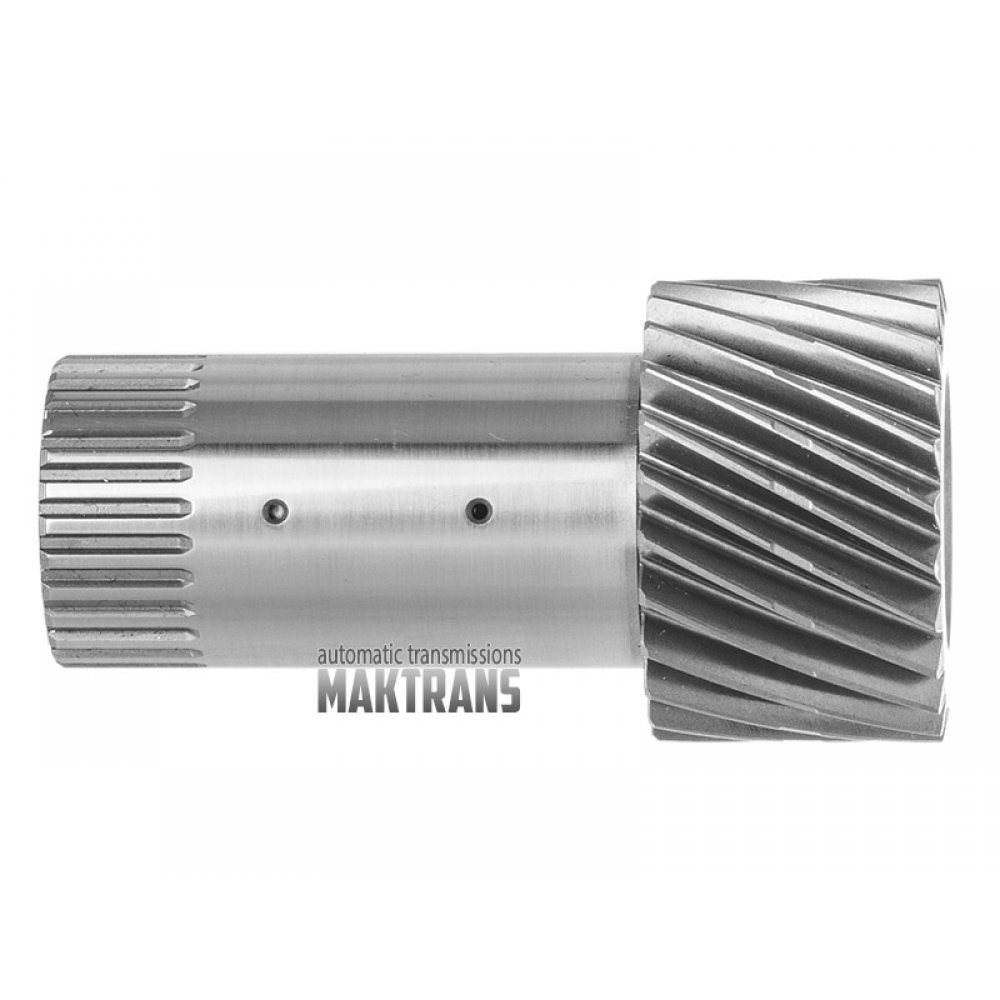

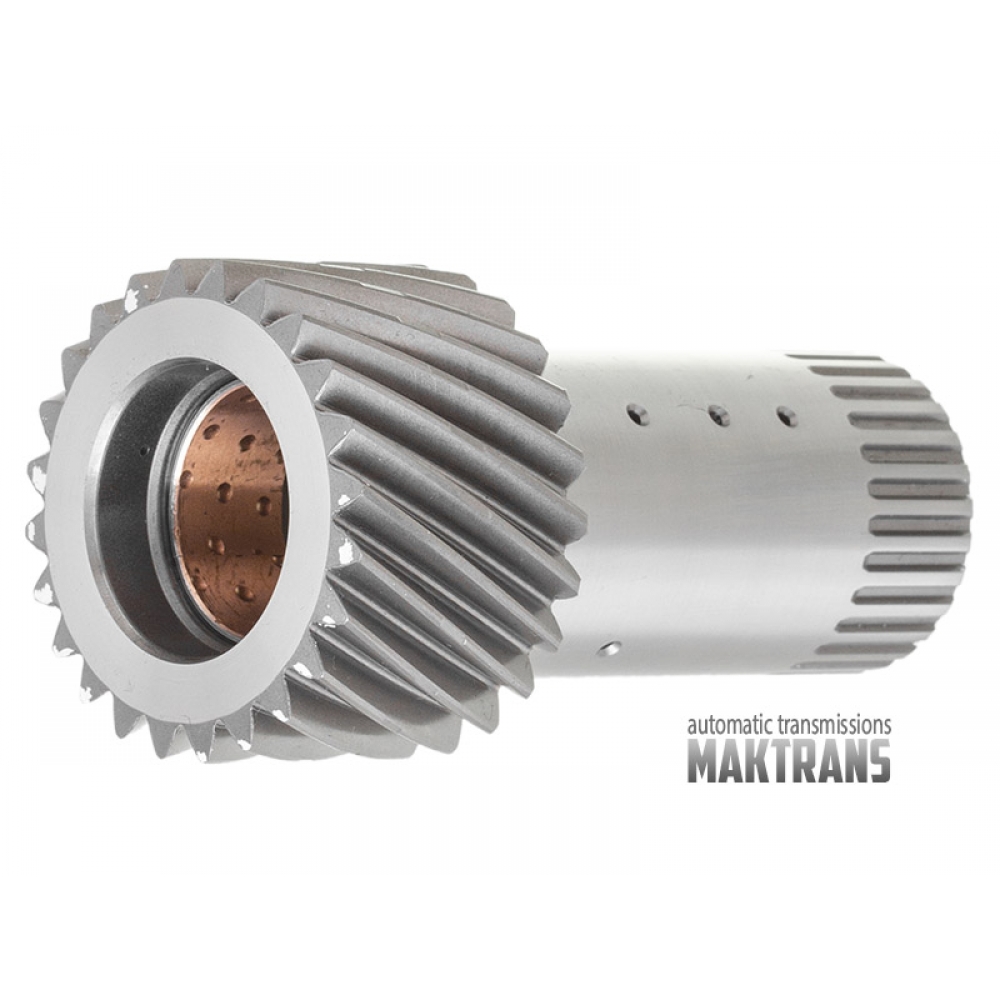

Вал шестерні:

• Кількість шліців (барабану K1) – 28 шт;
• Зовнішній діаметр шліцевої частини – 29.75 mm;
• Внутрішній діаметр втулки – 22.05 mm;

Шестерня:

• Кількість зуб'їв – 24 шт;
• Кількість насічок – 1 шт;
• Зовнішній діаметр шестерні – 43.40 mm;

Cателіти задньої сонячної шстерні:

• Кількість сателітів – 3/3 шт;
• Сателіт зовнішній - кількість сателітів 3 шт | кількість зубів – 18 шт;
• Сателіт внутрішній [працює по сонячній шестерні] - кількість сателітів 3 шт | кількість зубів – 17 шт;

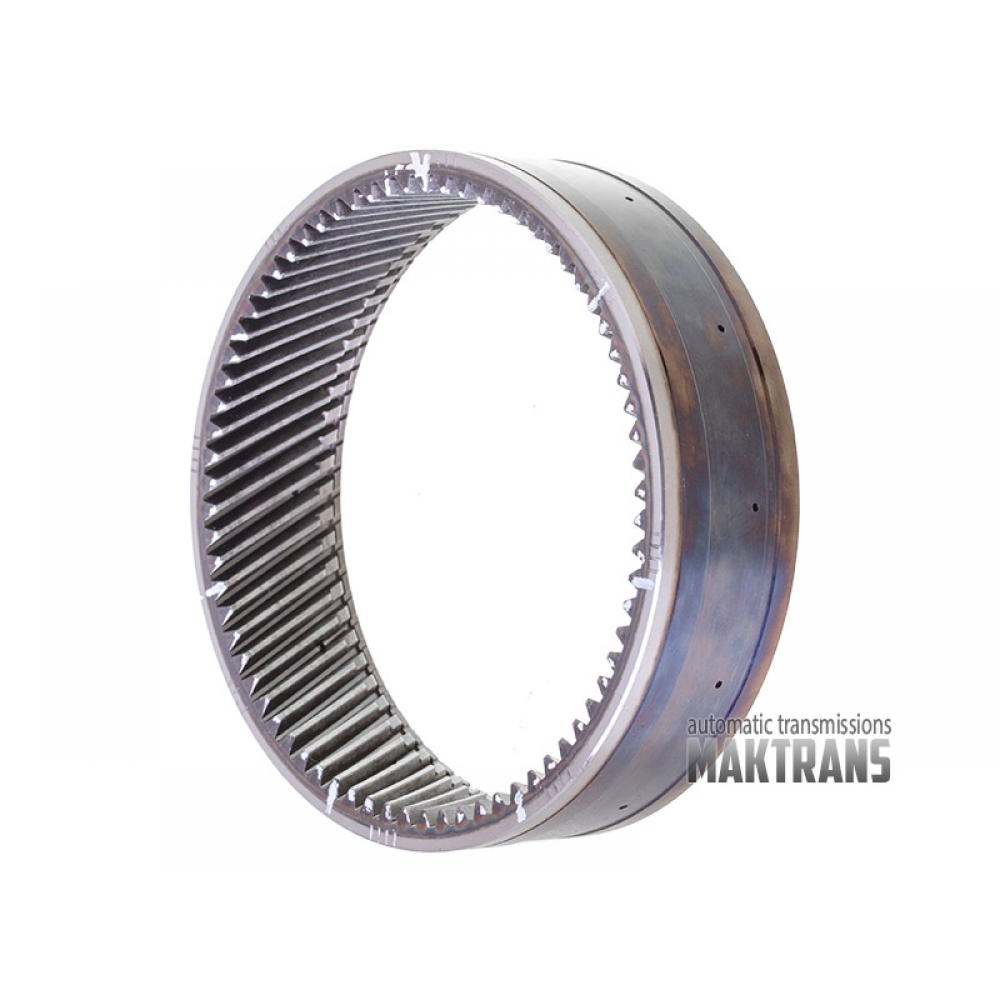

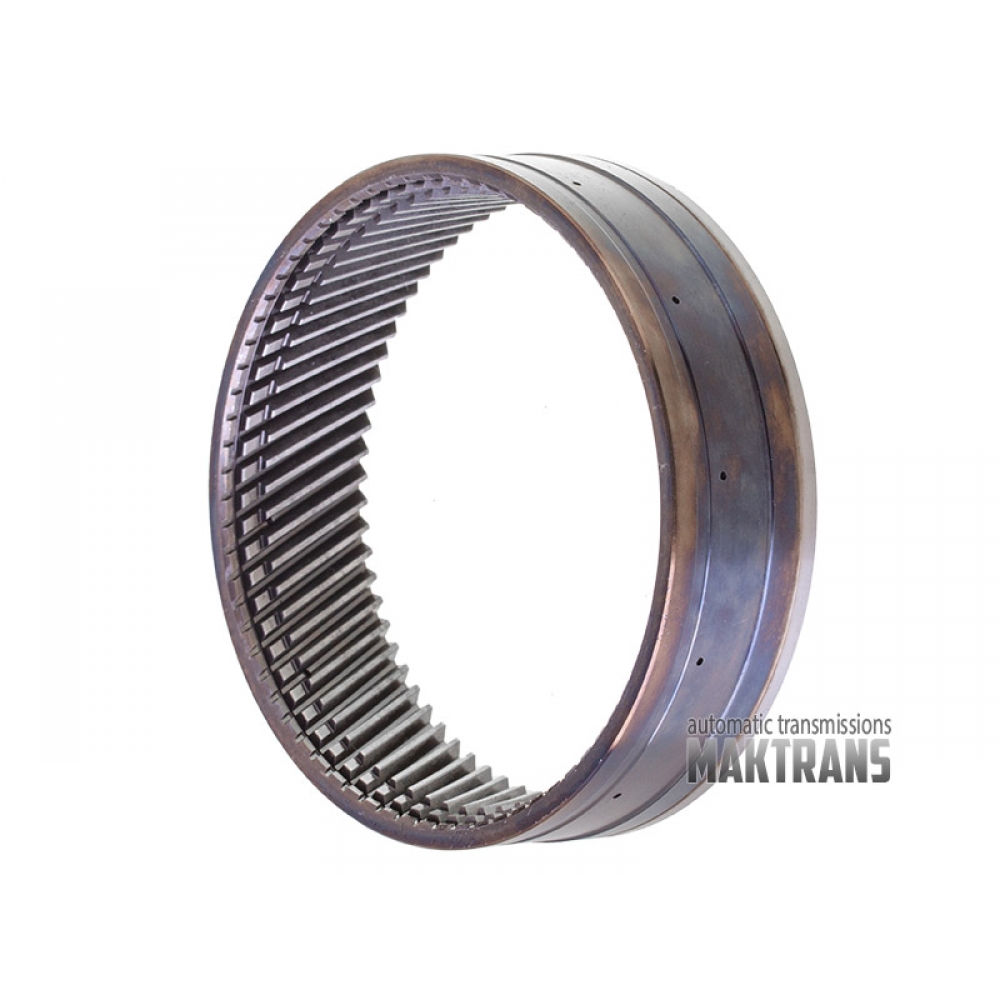

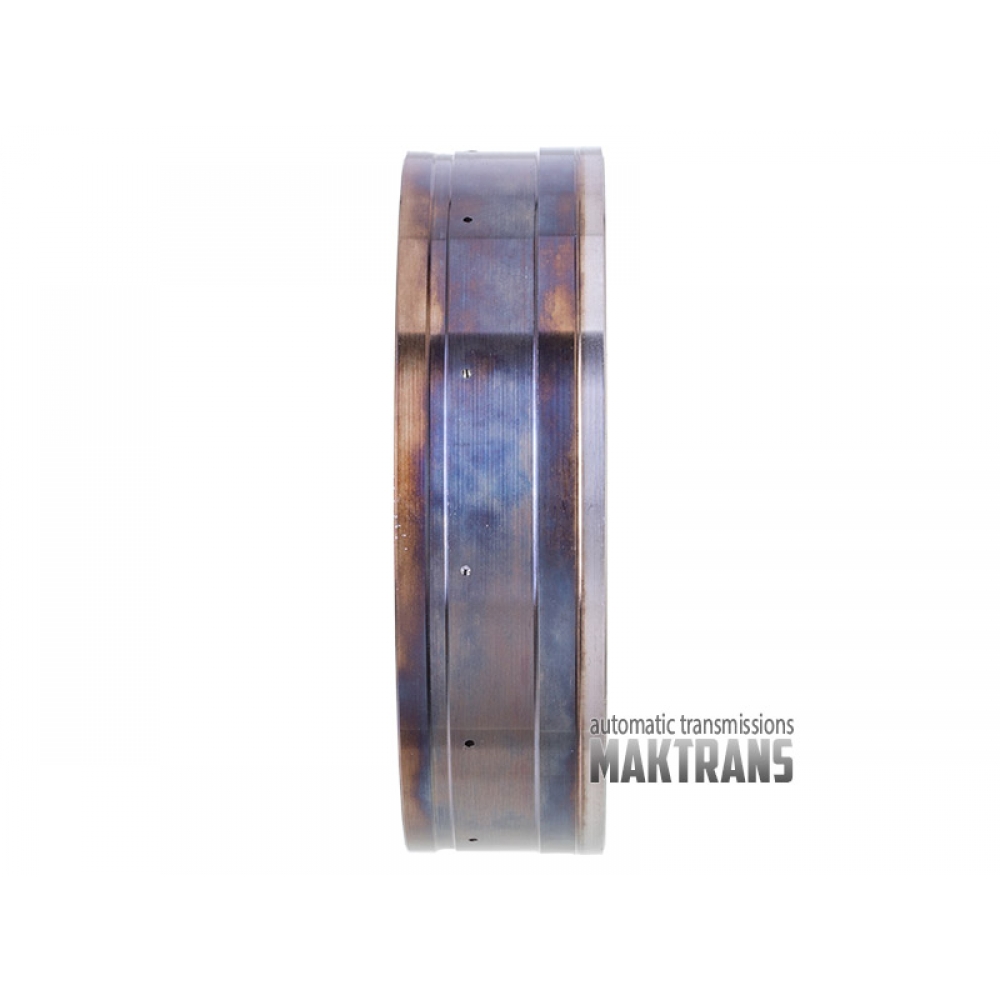

• Кількість зубів – 72 шт;
• Зовнішній діаметр – 124.75 mm;
• Ширина шестерні – 34.80 mm;

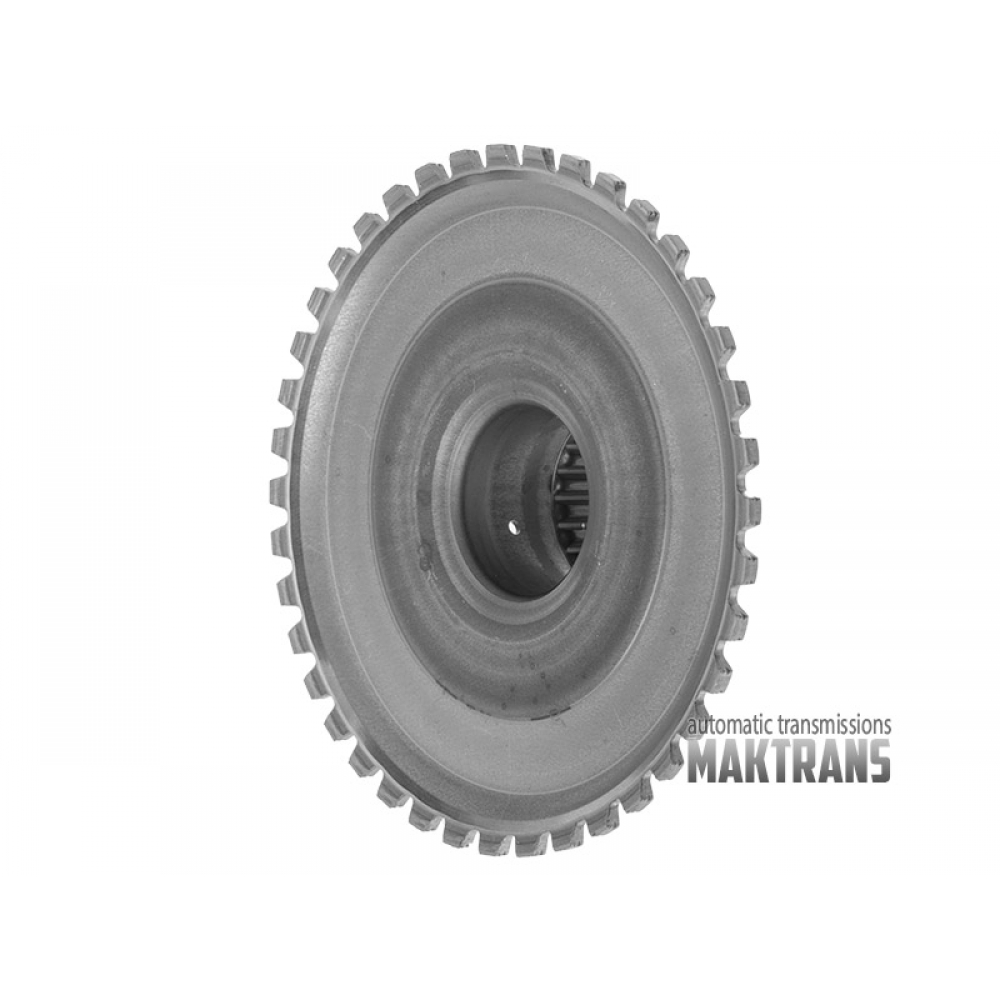

• Загальна висота – 58 мм;
• Зовнішній діаметр [за вінцем кріплення в барабані K3] - 162.35 мм;
• Зовнішній діаметр шийки – 47.53 mm;
• Кількість шліців – 20 шт;
