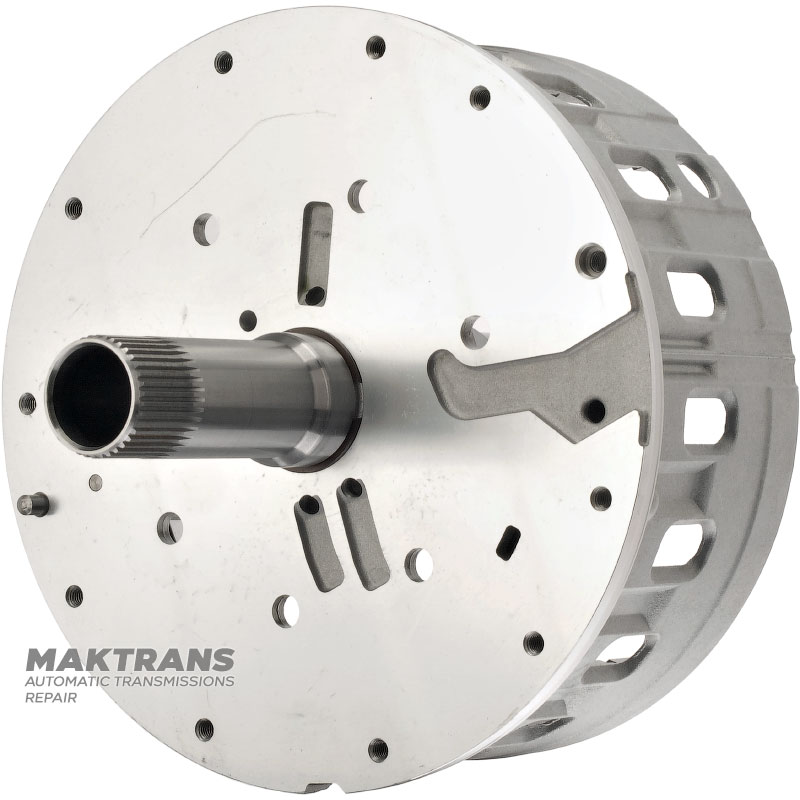

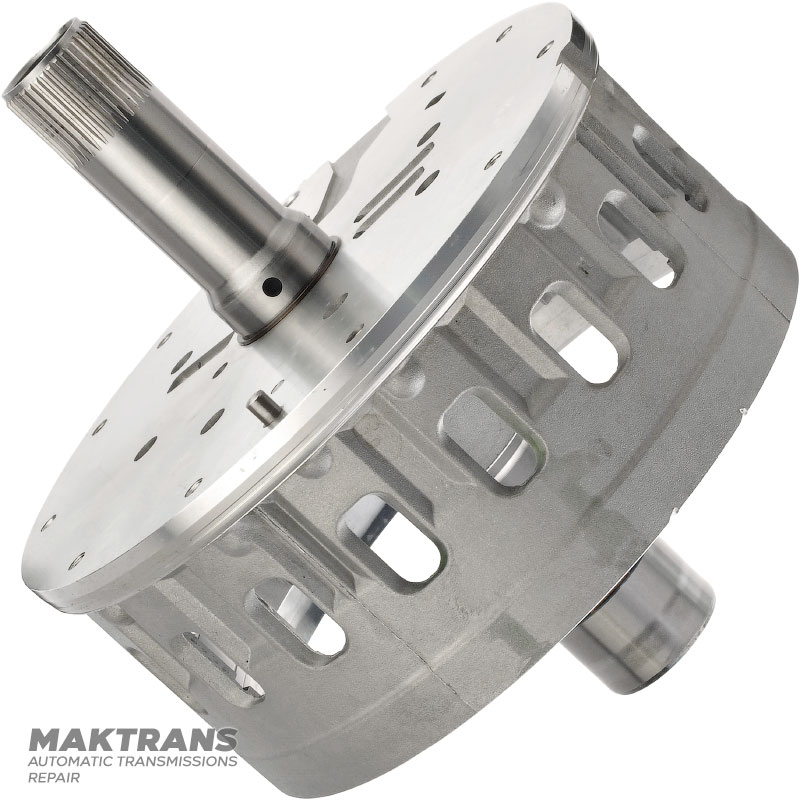

Ступиця масляного насоса, B1 Brake (Type1) Mercedes-Benz 722.9 R2202724224, A2202724224 - загальна висота 245 мм (висота статора (передня частина) 95 мм), 3х3 односторонніх фрикційних дисків

Ступиця масляного насоса 722.9 04-up (3 фрикційні диски, під барабан K1 без підшипника) змінюється в таких випадках

• знос усередині статора від вхідного валу
• руйнування голчастого підшипника, пов'язаного з барабаном K1

​

• Загальна висота – 245 мм;

Передня сторона:

• Висота статора – 95 мм;
• Кількість шліців – 38 шт.;
• Зовнішній діаметр шліцевої частини – 31.75 мм;

Зовнішній діаметр алюмінієвого корпусу – 217.95 мм;


Задня сторона:

• Висота статора (від алюмінієвого корпусу) – 142 мм;
• Зовнішній діаметр – 42 мм;
• Кількість тефлонових кілець – 2 шт.;
• Зовнішній діаметр по кільцям тефлоновим - 65.55 мм;

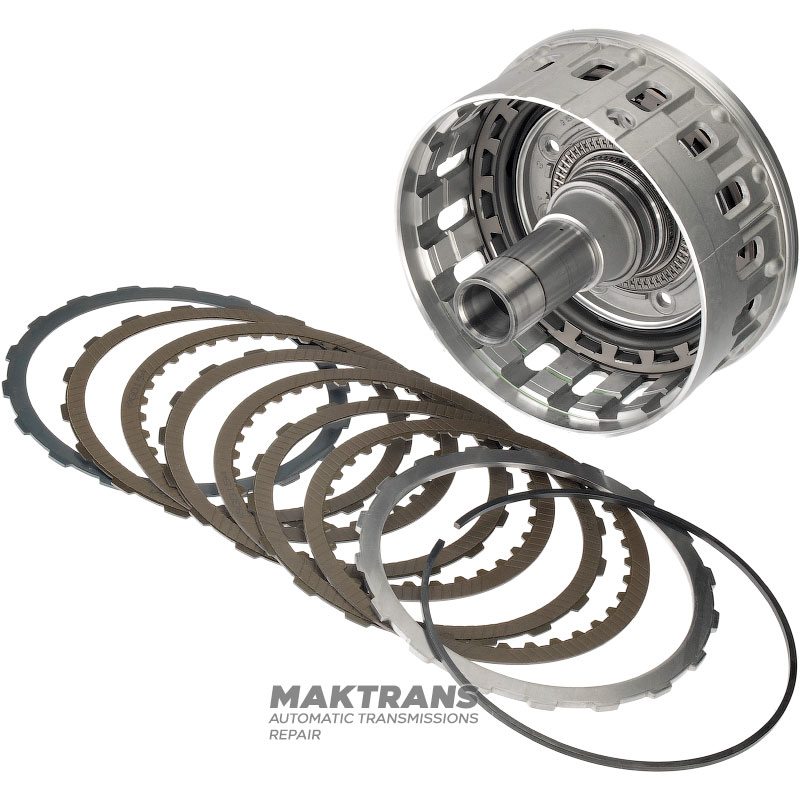

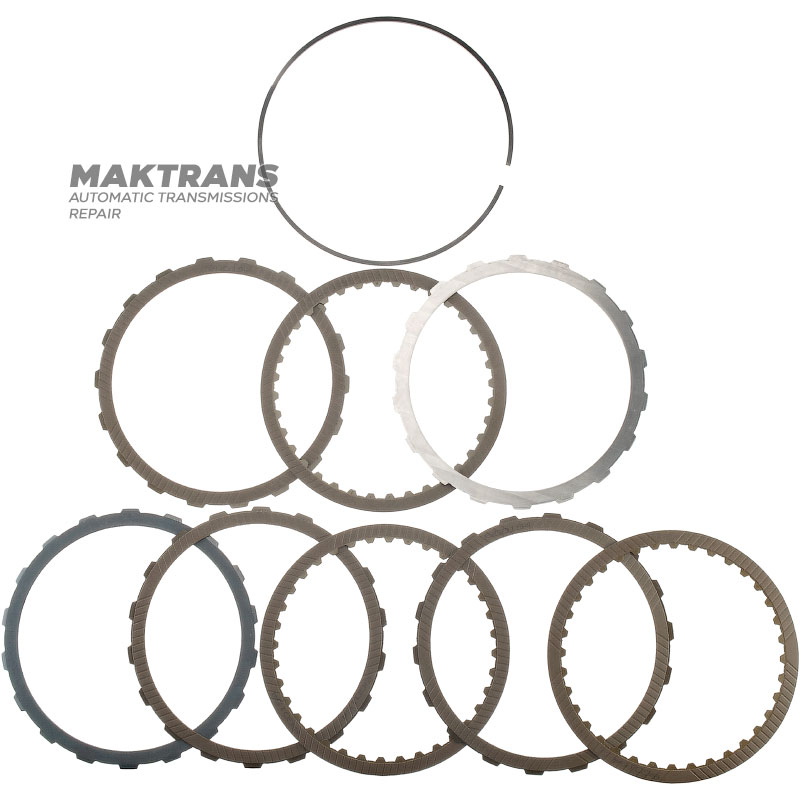

Комплект сталевих та фрикційних дисків B1 Brake:

• Висота від поршня до стопорного кільця – 24 мм;
• Загальна товщина комплекту дисків (без пружинного диска) – 16.40 мм;

Диск опорний:

• Товщина – 3.95 мм;
• Внутрішній діаметр – 169.75 мм;
• Кількість зубів – 18 шт.;
• Кількість дисків у комплекті – 1 шт.;

Диск фрикційний (односторонній із вн. зубами):

• Товщина – 2.10 мм;
• Зовнішній діаметр – 190.50 мм;
• Кількість зубів – 36 шт.;
• Кількість дисків у комплекті – 3 шт.;

Диск фрикційний (односторонній з нар. зубами):

• Товщина – 2.05 мм;
• Внутрішній діаметр – 170.15 мм;
• Кількість зубів – 18 шт.;
• Кількість дисків у комплекті – 3 шт.;

Диск пружинний:

• Товщина – 1.92 мм;
• Внутрішній діаметр – 170.05 мм;
• Кількість зубів – 18 шт.;
• Кількість дисків у комплекті – 1 шт.;
