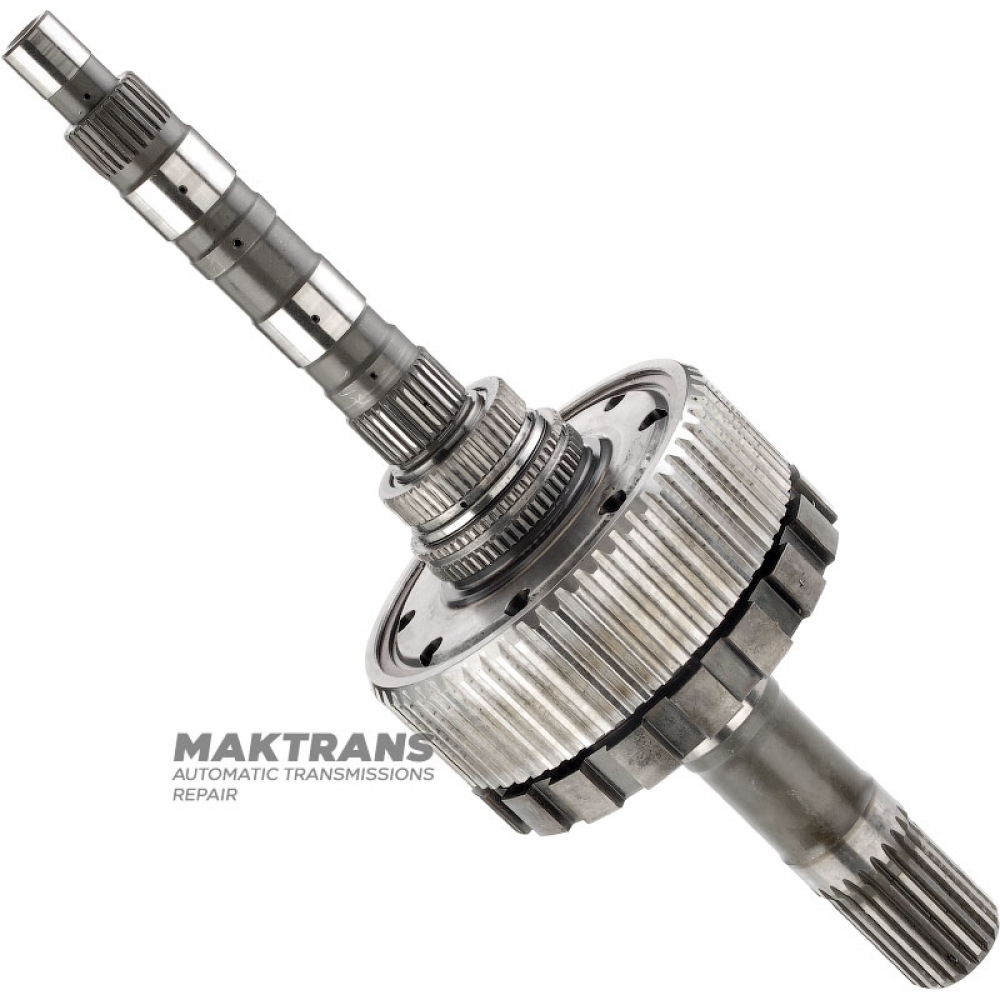

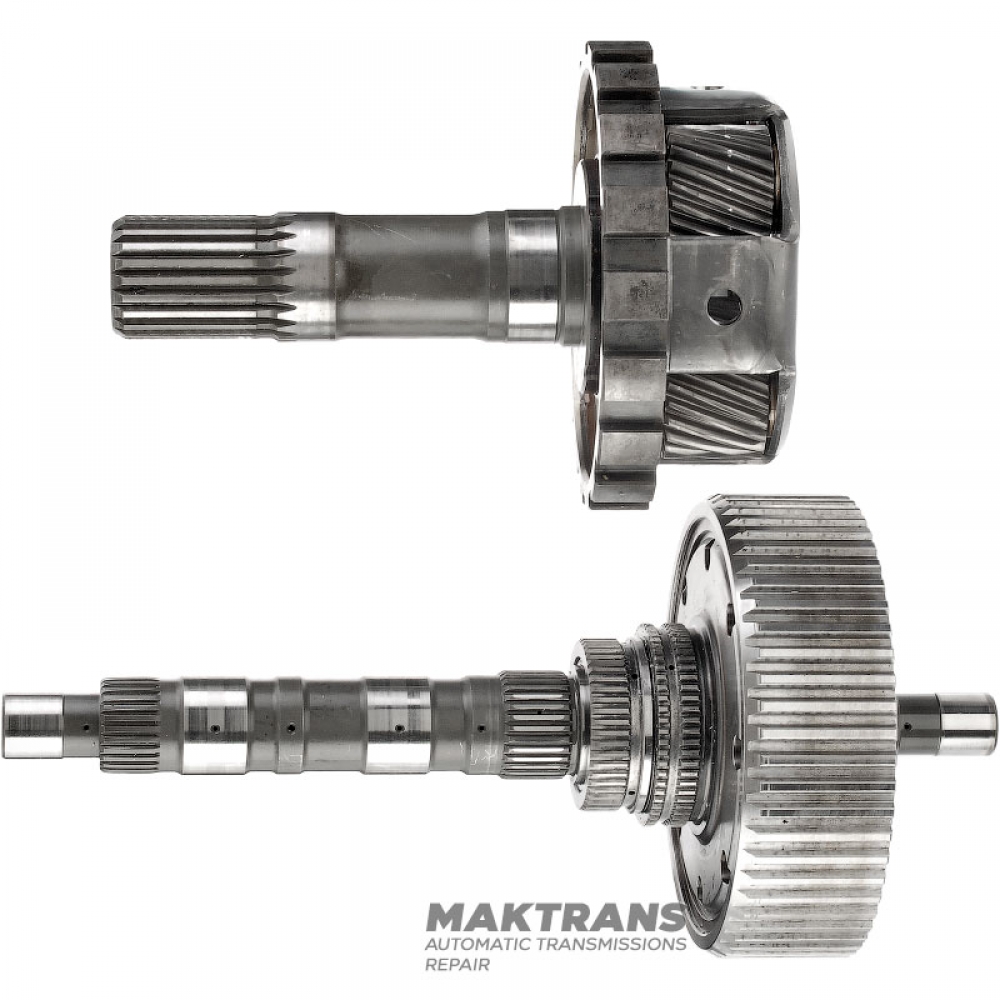

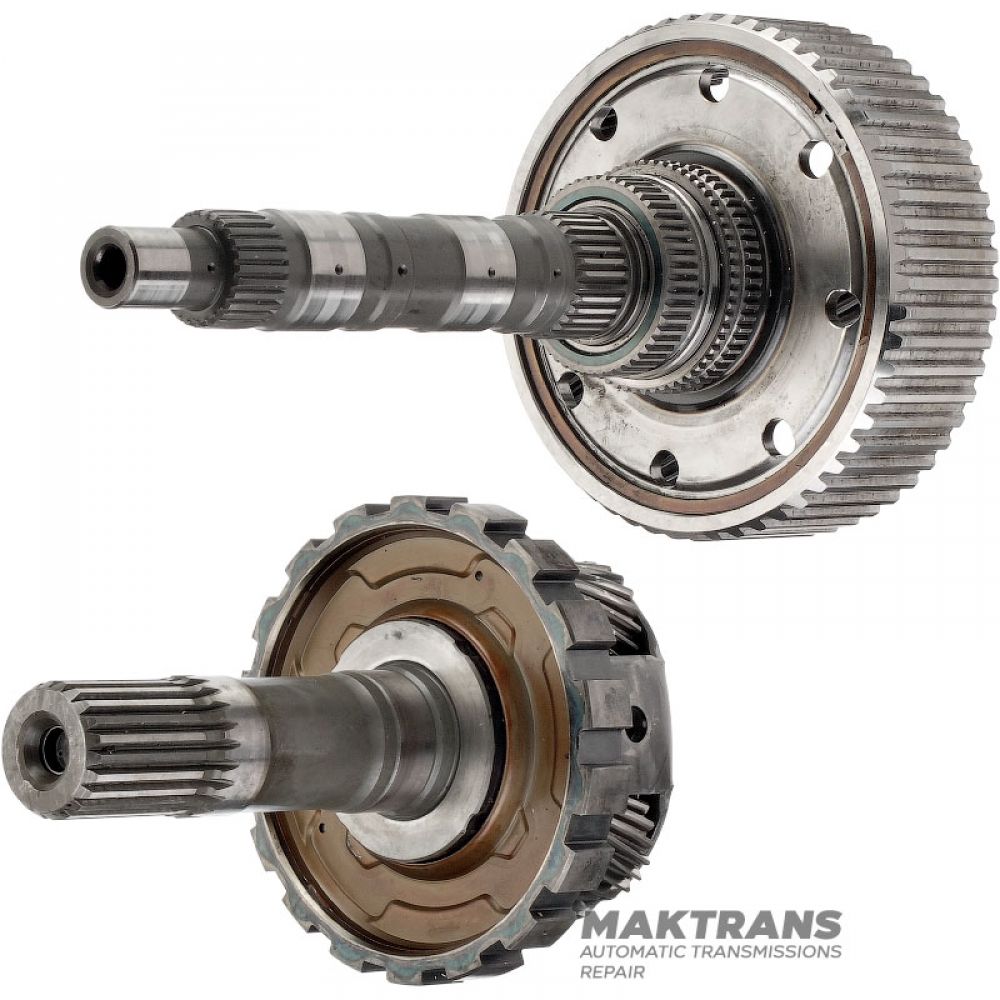

Задня планетарна передача, вихідний вал 4WD AB60E, AB60F - 4 сателіти (20 зубів), довжина вихідного валу 142 мм (довжина шліців 55 мм), 22 шліців (нар.Ø 38 мм)

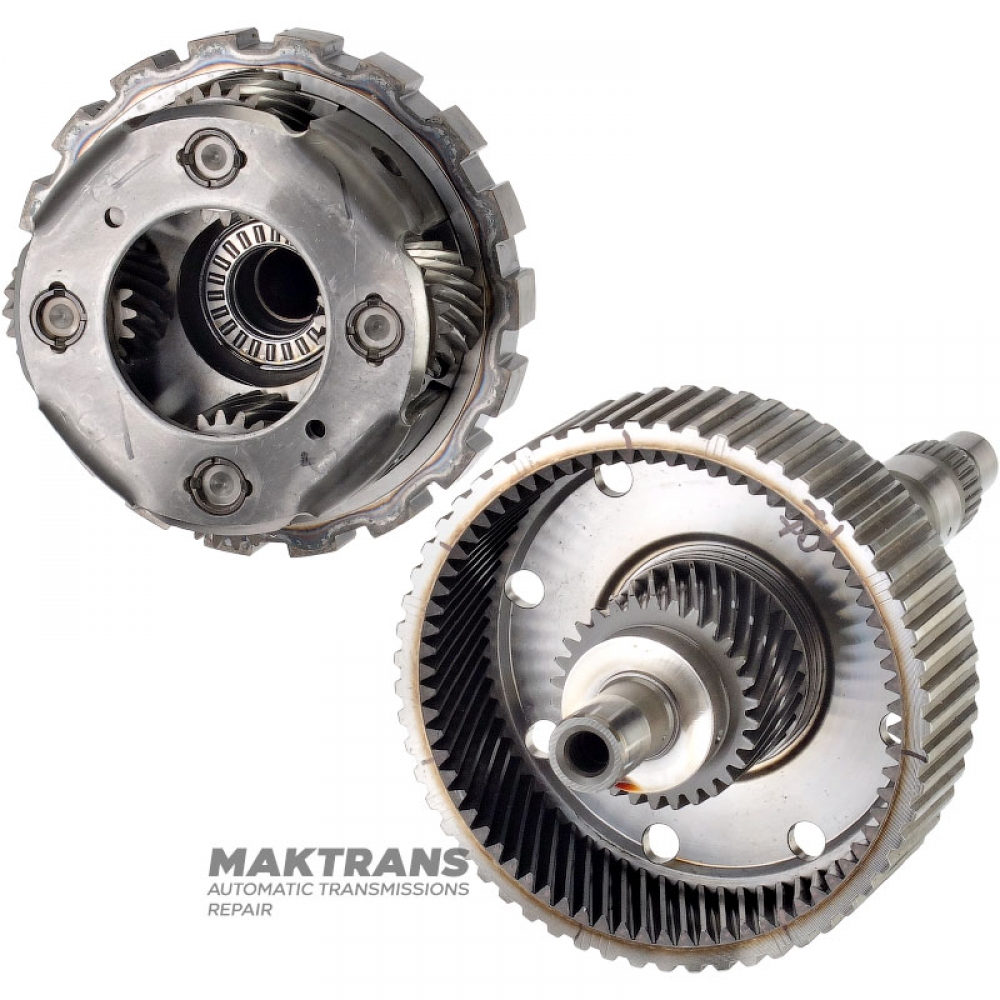

Планетарна передача з вихідним валом:

• Загальна висота – 203 мм;
• Кількість сателітів – 4 шт.;
• Кількість зубів на сателіті – 20 шт.;
• Зовнішній діаметр сателіту – 38.35 мм;
• Кількість зубів на паркувальній шестірні - 18 шт.;
• Зовнішній діаметр паркувальної шестерні – 143.95 мм;

Вихідний вал:

• Довжина валу від основи - 142 мм;
• Діаметр робочої частини біля основи валу - 41.50 мм;
• Кількість шліців на валу – 22 шт.;
• Зовнішній діаметр шліцевої частини – 38 мм;
• Довжина шліцевої частини 55 мм ;

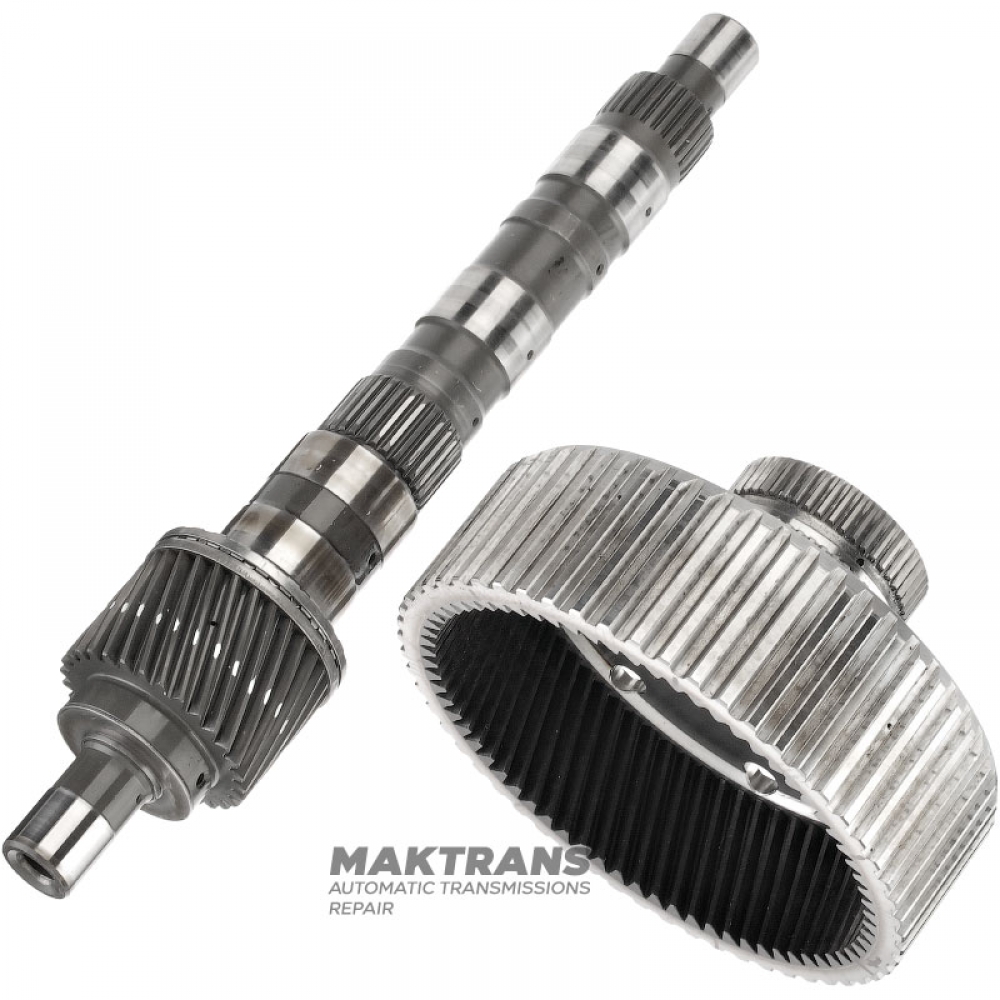

Сонячна шестерня (з валом):

• Загальна довжина валу – 305 мм;
• Кількість зубів на сонячній шестірні – 30 шт.;
• Зовнішній діаметр сонячної шестерні – 55.60 мм;

Кількість шліців на валу:

• 27 шліців - нар.Ø 29.10 мм;
• 31 шліців - нар.Ø 33.45 мм;

Зовнішні діаметри робочих частин валу:

• 20 мм (сторона сонячної шестерні);
• 36.45 мм - х2;
• 30.15 мм - х2;
• 20 мм;


Кільцева шестерня:

• Загальна висота – 83.50 мм;
• Ширина кільцевої шестерні (без шліцевого фланця) – 44.85 мм;
• Зовнішній діаметр кільцевої шестерні – 142.50 мм;
• Кількість зубів на кільцевій шестерні – 70 шт.;
• Внутрішній діаметр підшипників – 36.65 мм;
• Маркування голчастих підшипників – DB-78340;


Кількість шліців на шиї:

• 49 шліця - нар.Ø 53.15 мм;
• 58 шліців - нар.Ø 62.45 мм;

357600C070, 3576060130, 357130C020, 3571360070
